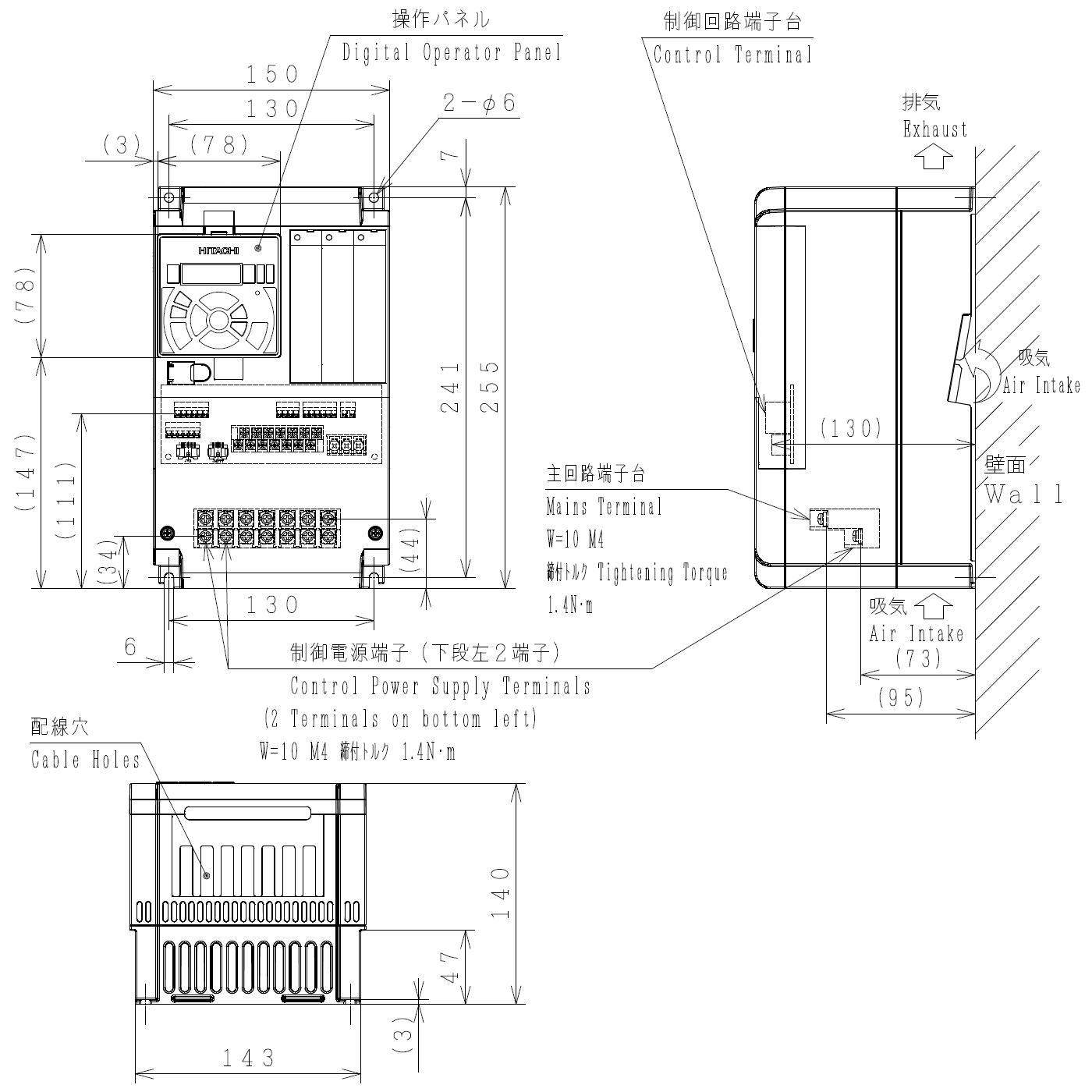

HS910-015LF〜037LF / HS910-015HF〜037HF

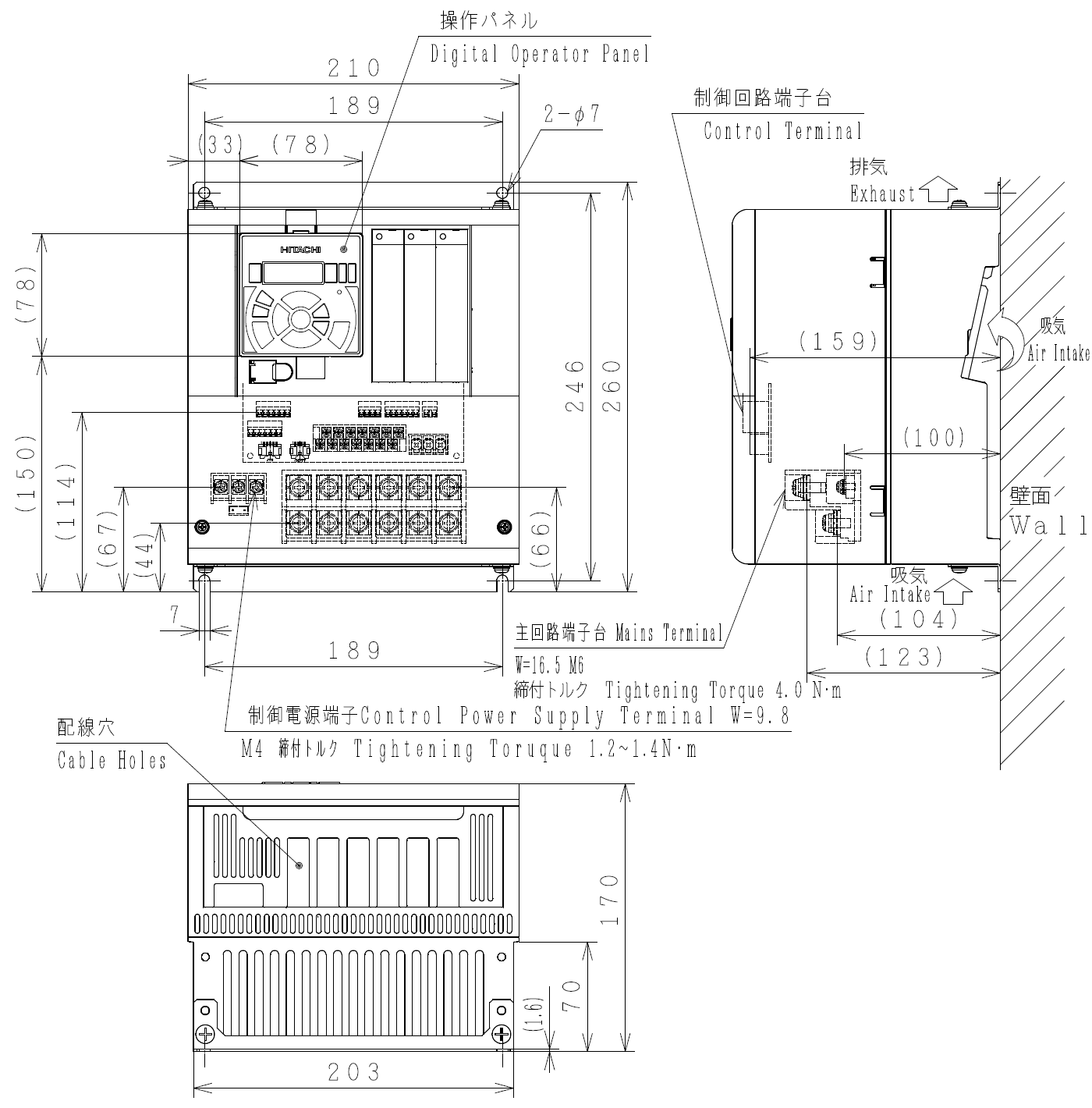

HS910-055LF〜110LF / HS910-055HF〜110HF

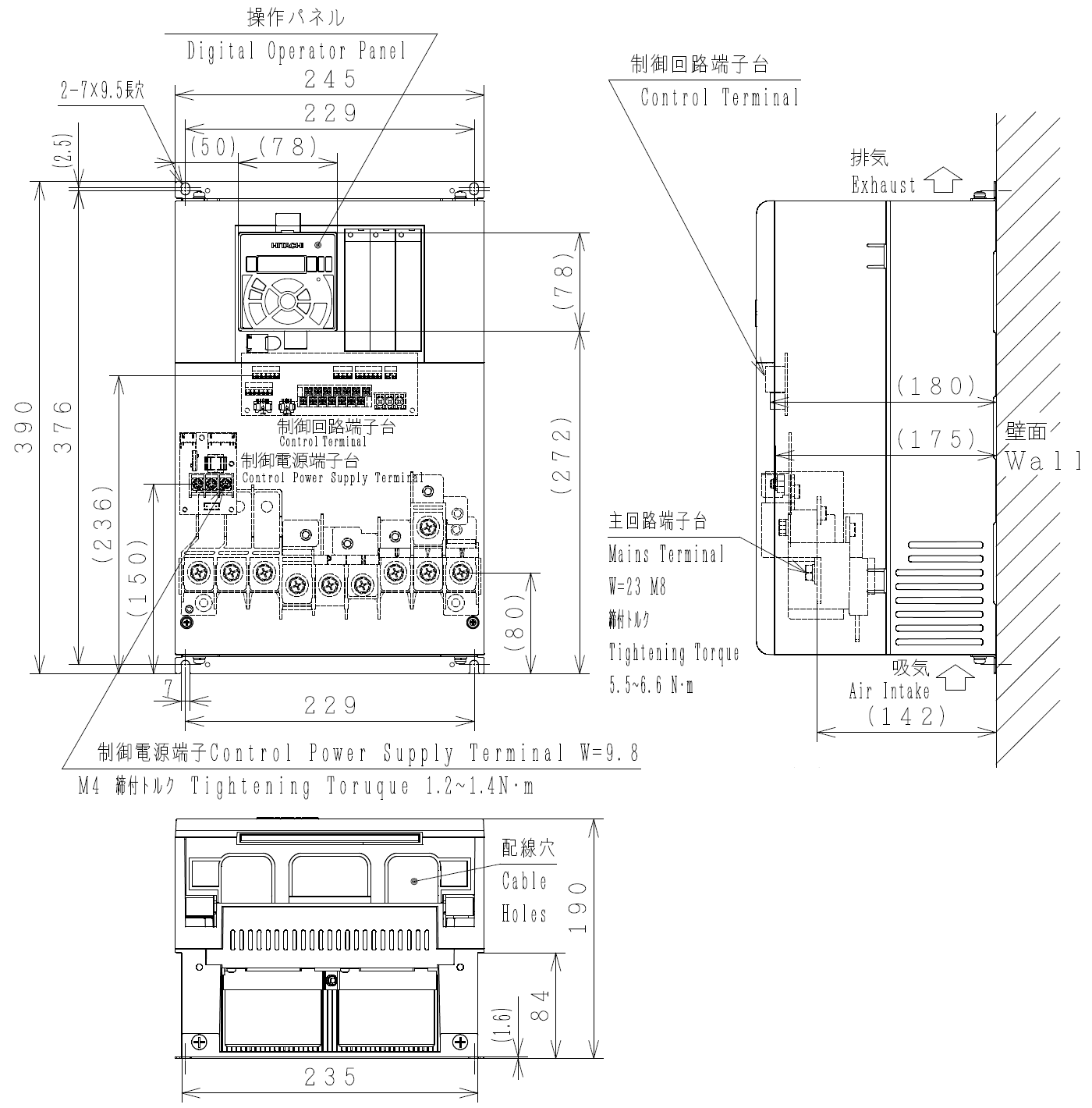

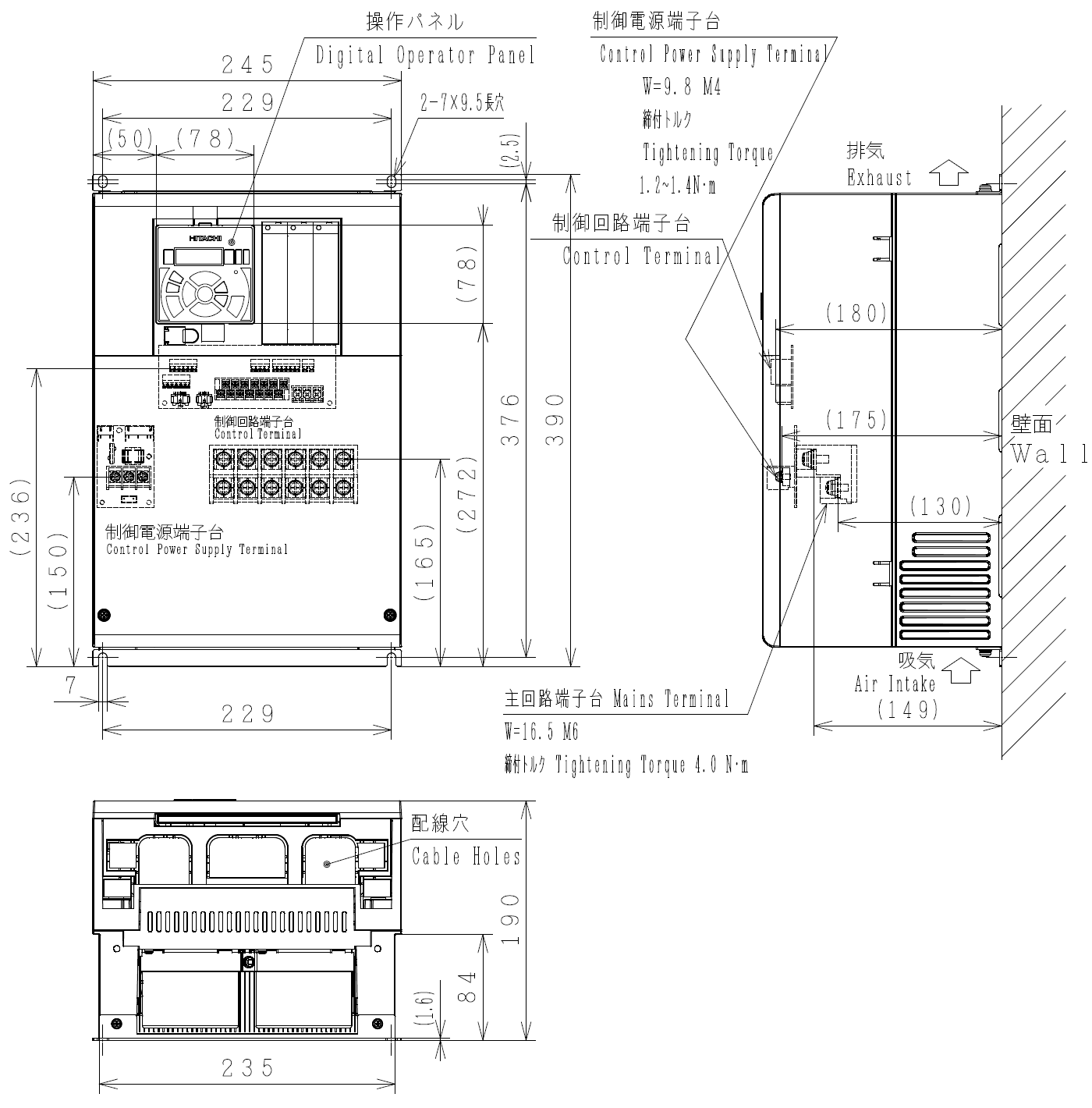

HS910-150LF〜220LF
HS910-150HF〜220HF

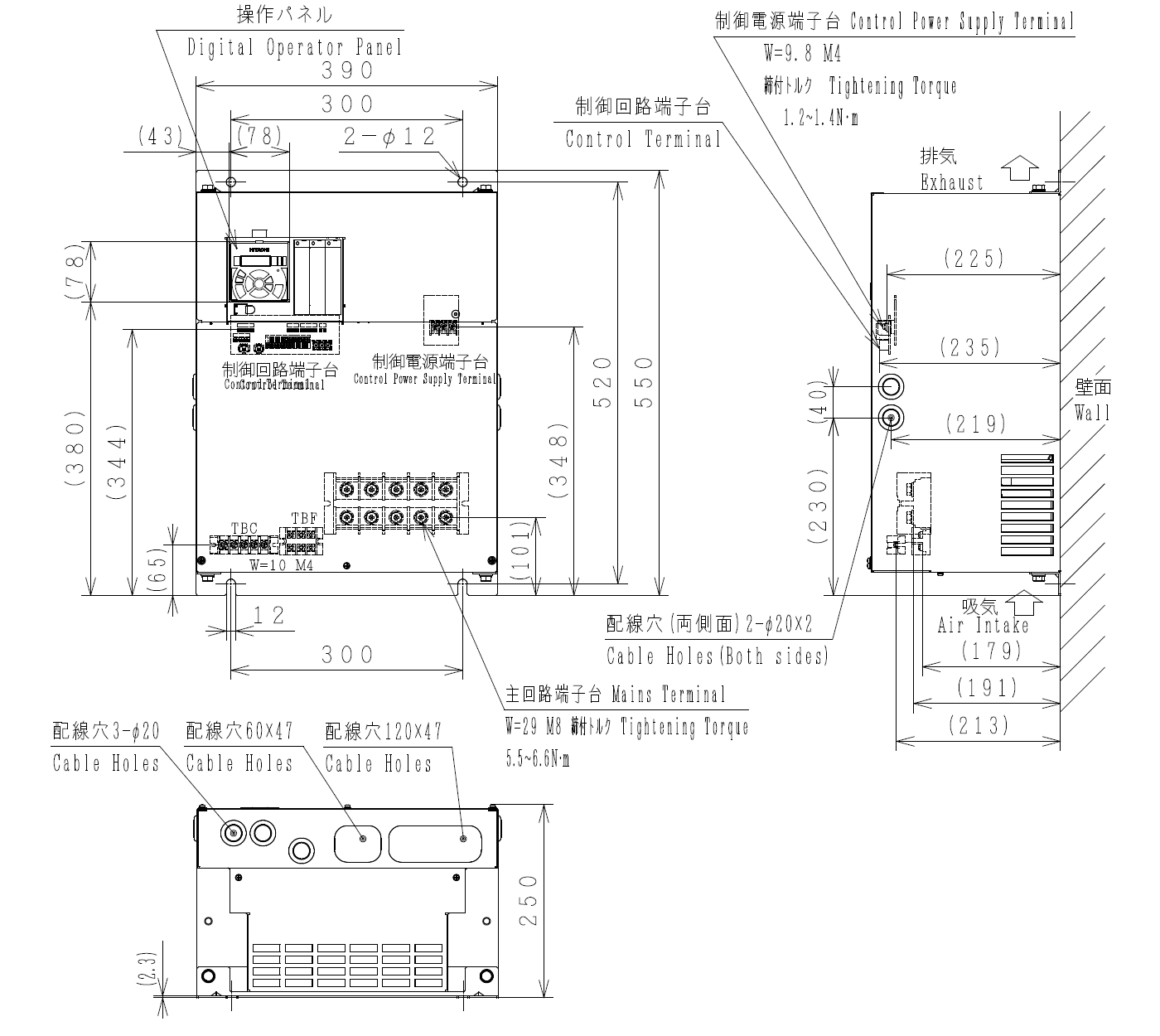

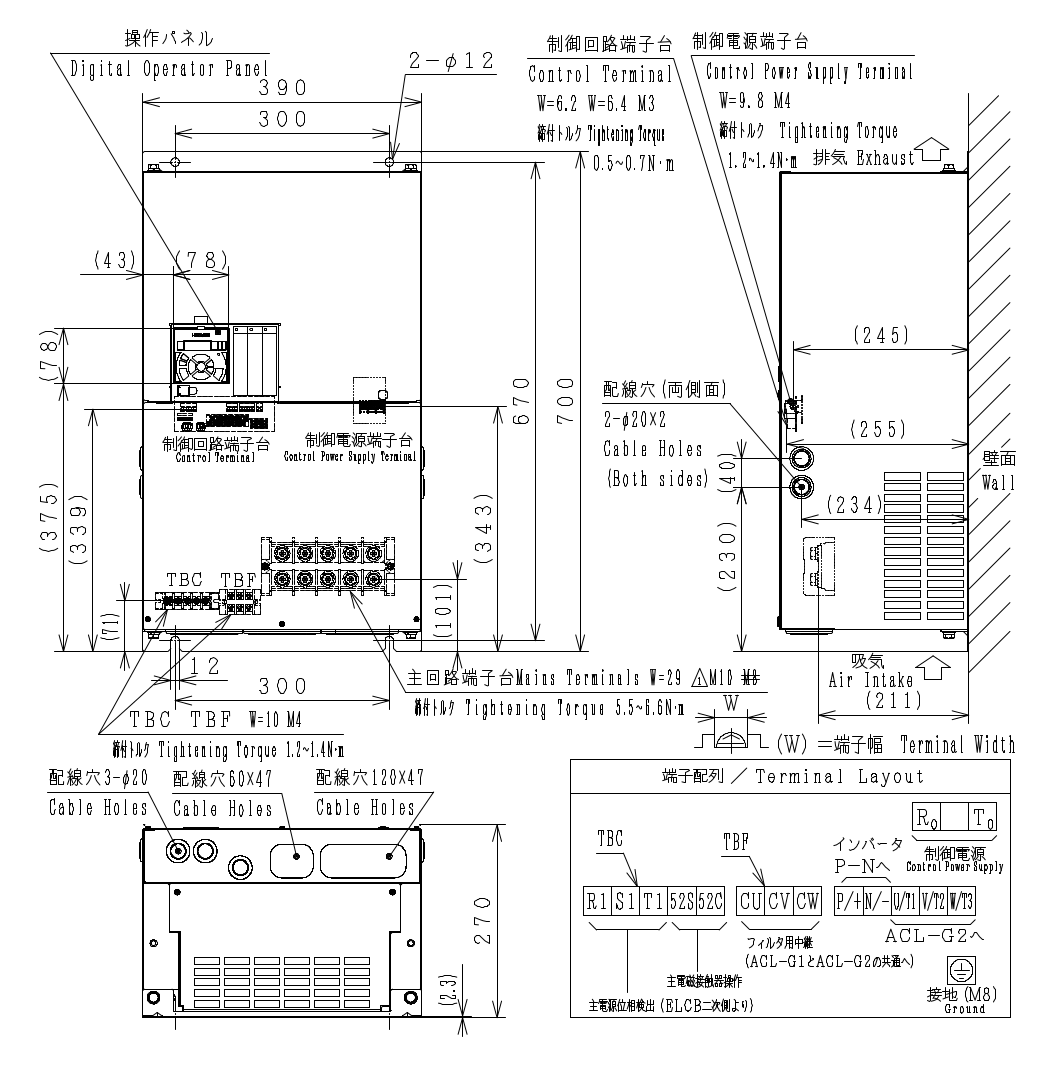

HS910-300LF〜450LF / HS910-300HF〜550HF

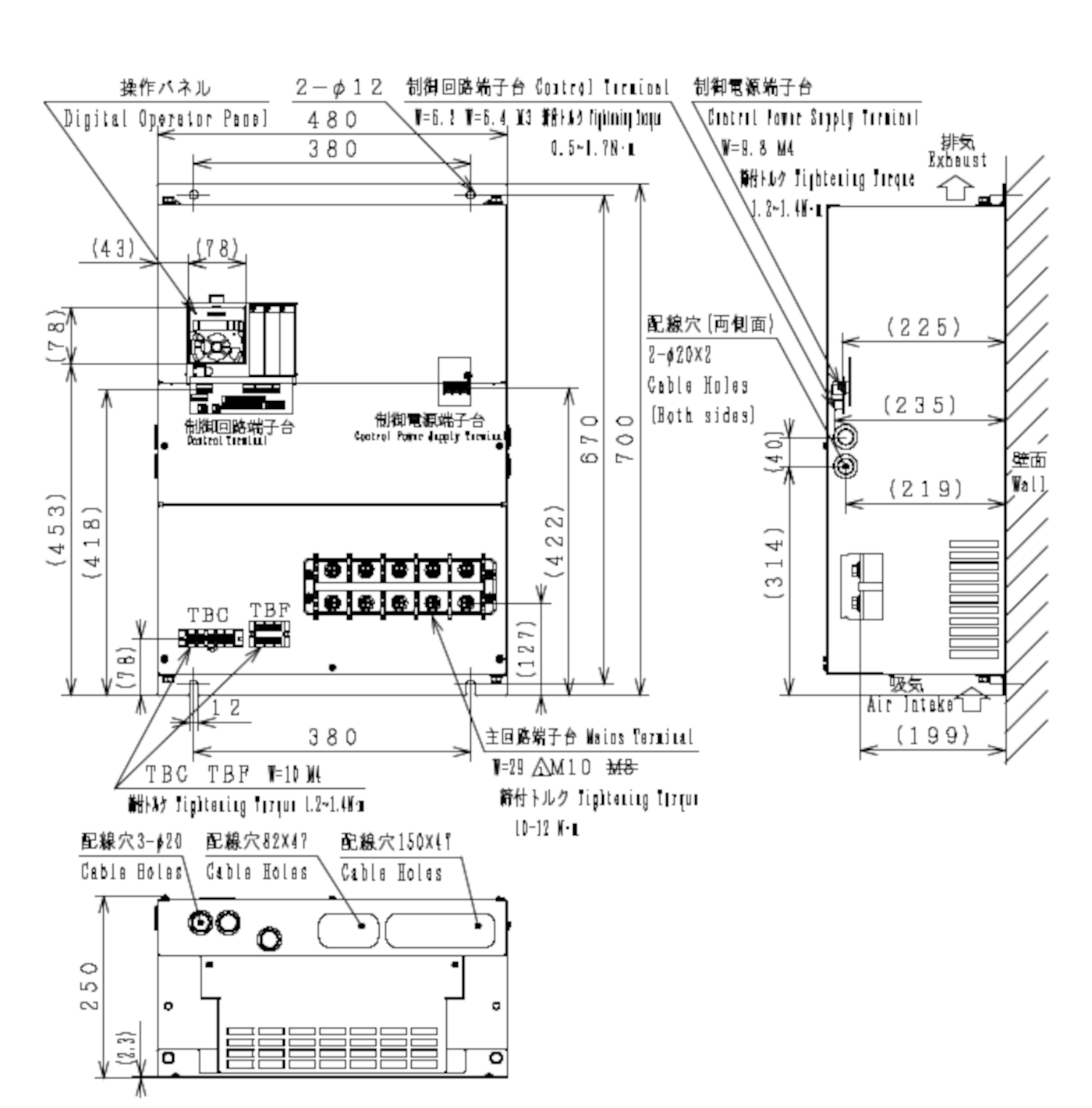

HS910-550LF

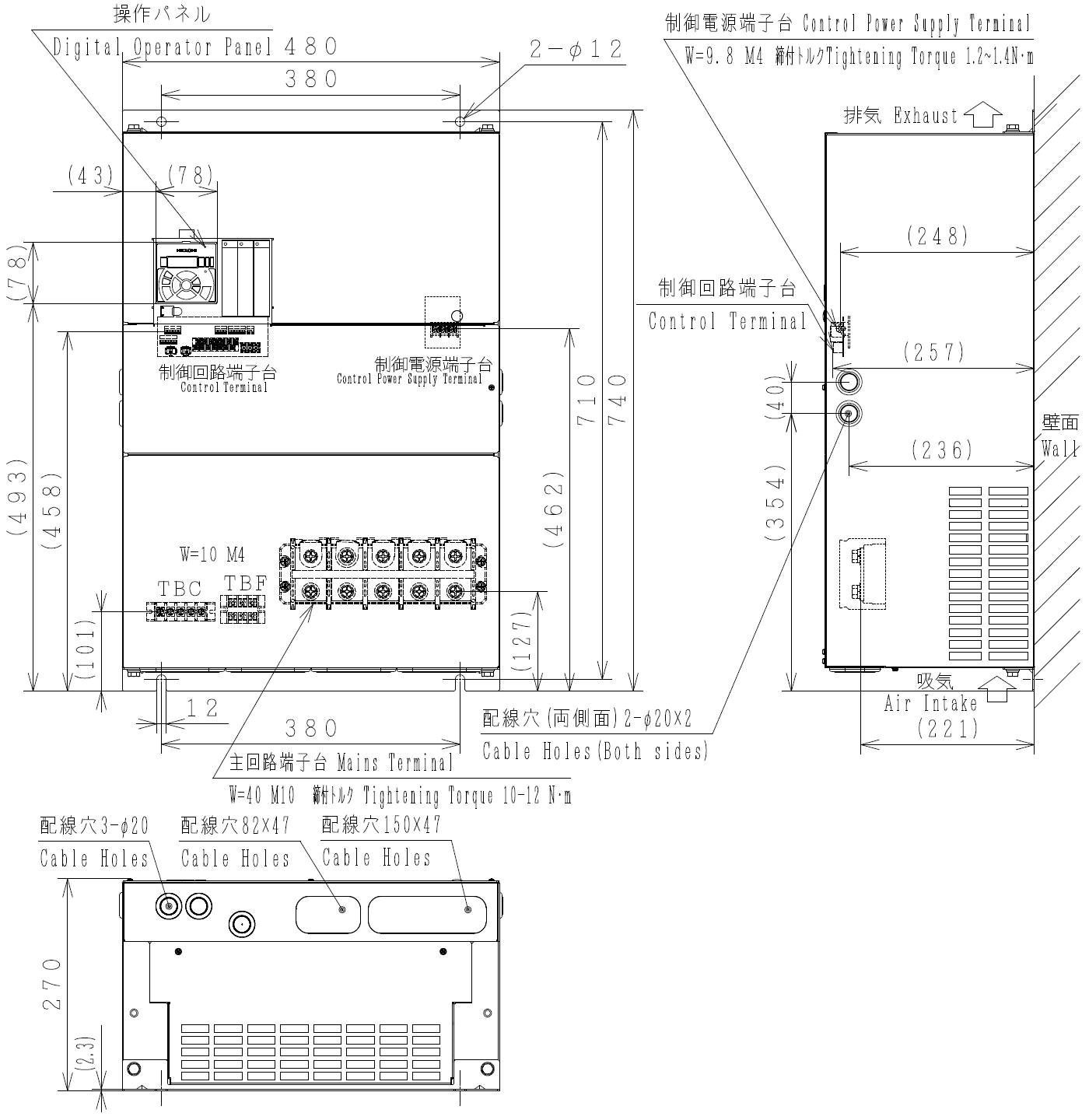

HS910-750HF, 900HF
HS910-1100HF, 1320HF

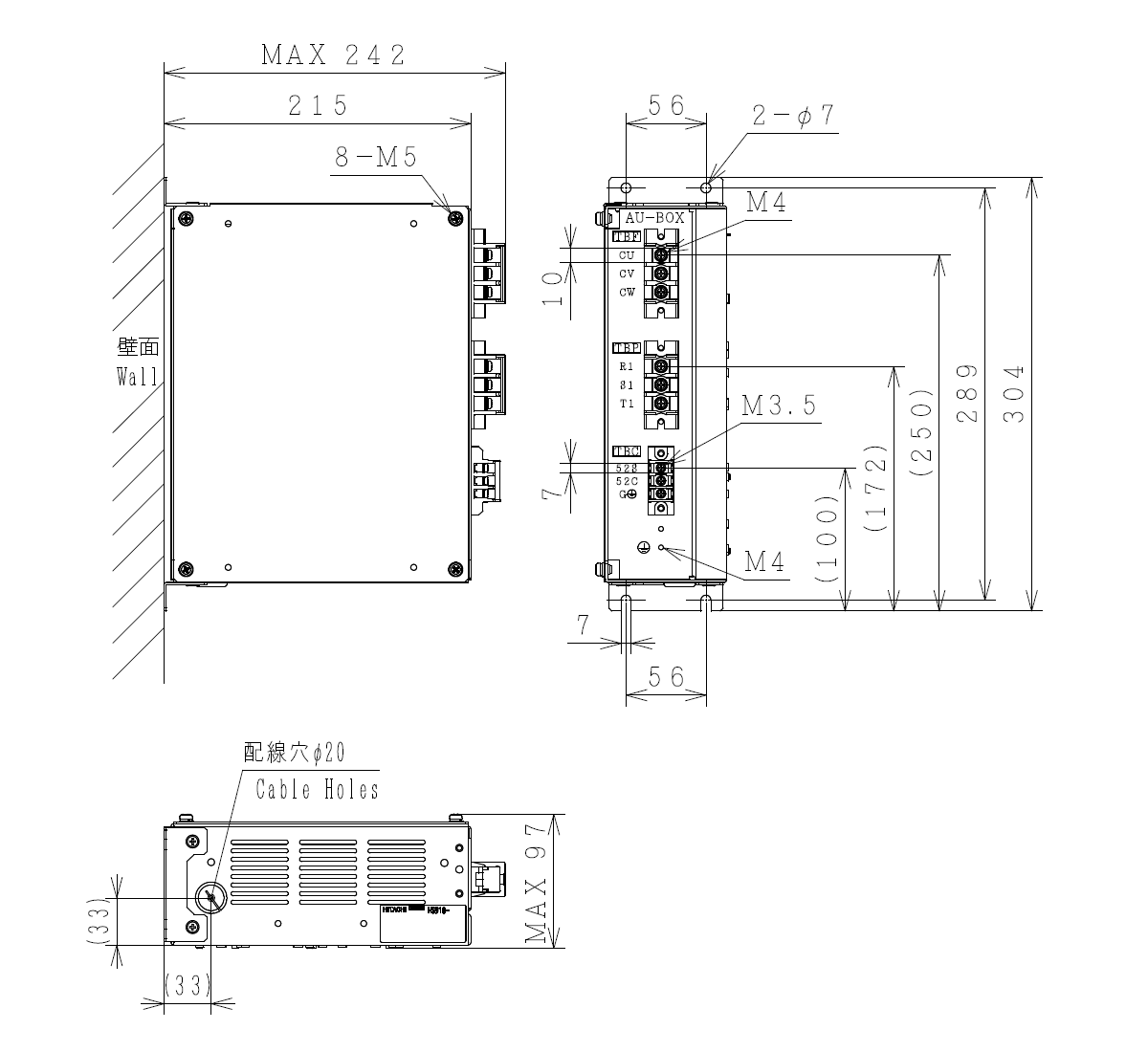

AU-BOX-015L-037L / 015H-037H, AU-BOX-055L-110L / 055H-110H

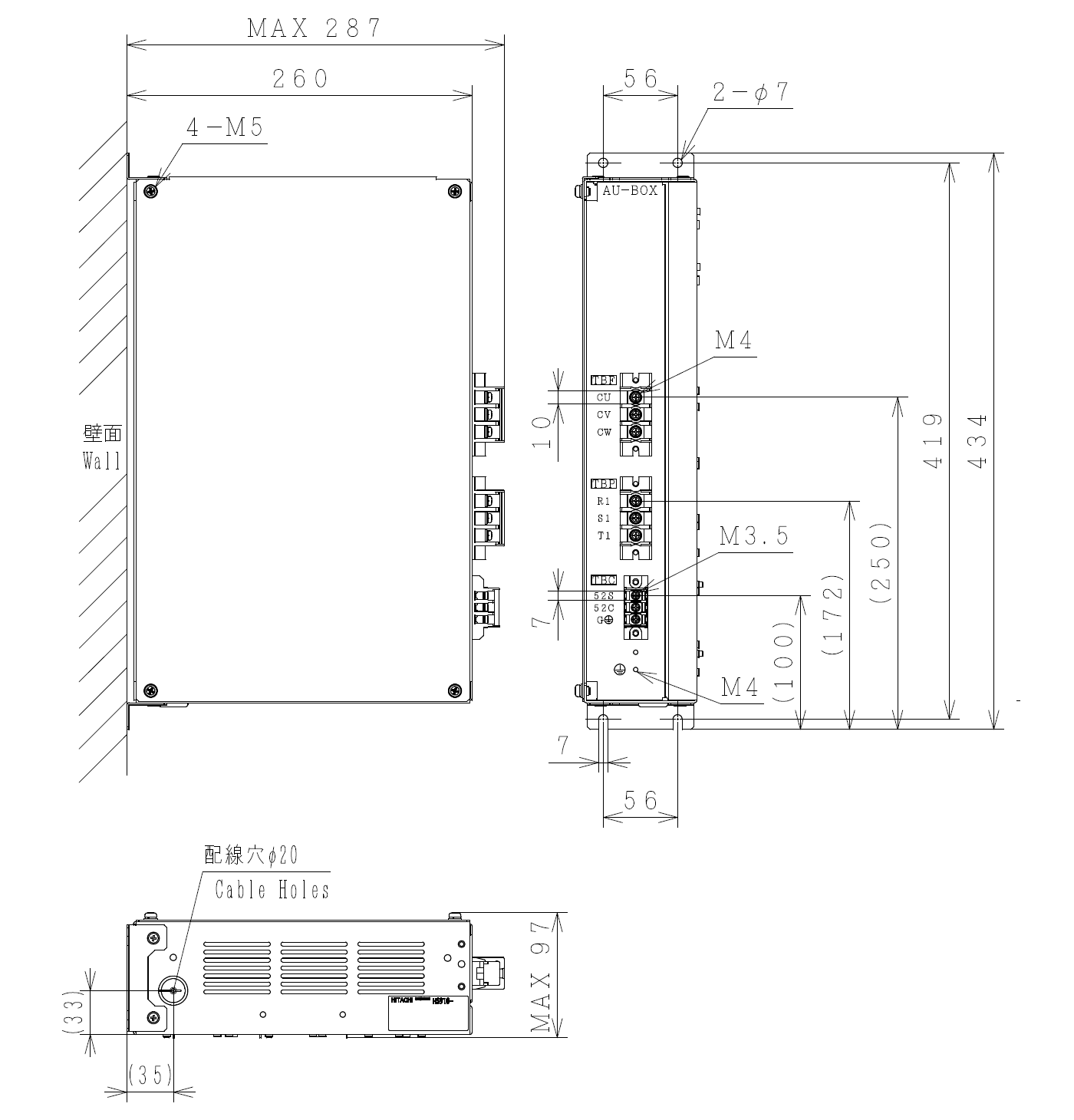

AU-BOX-150L-220L / 150H-220H

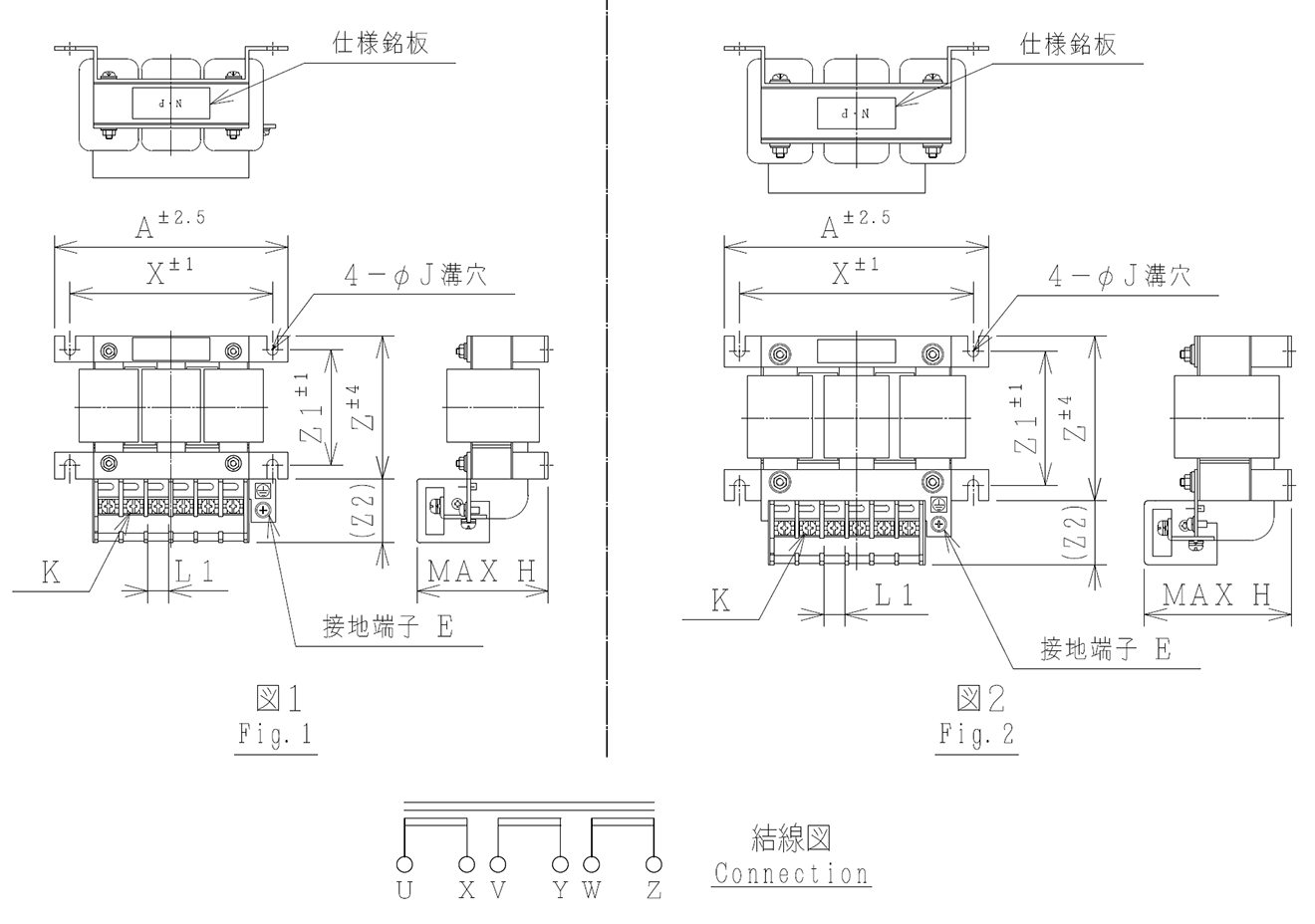

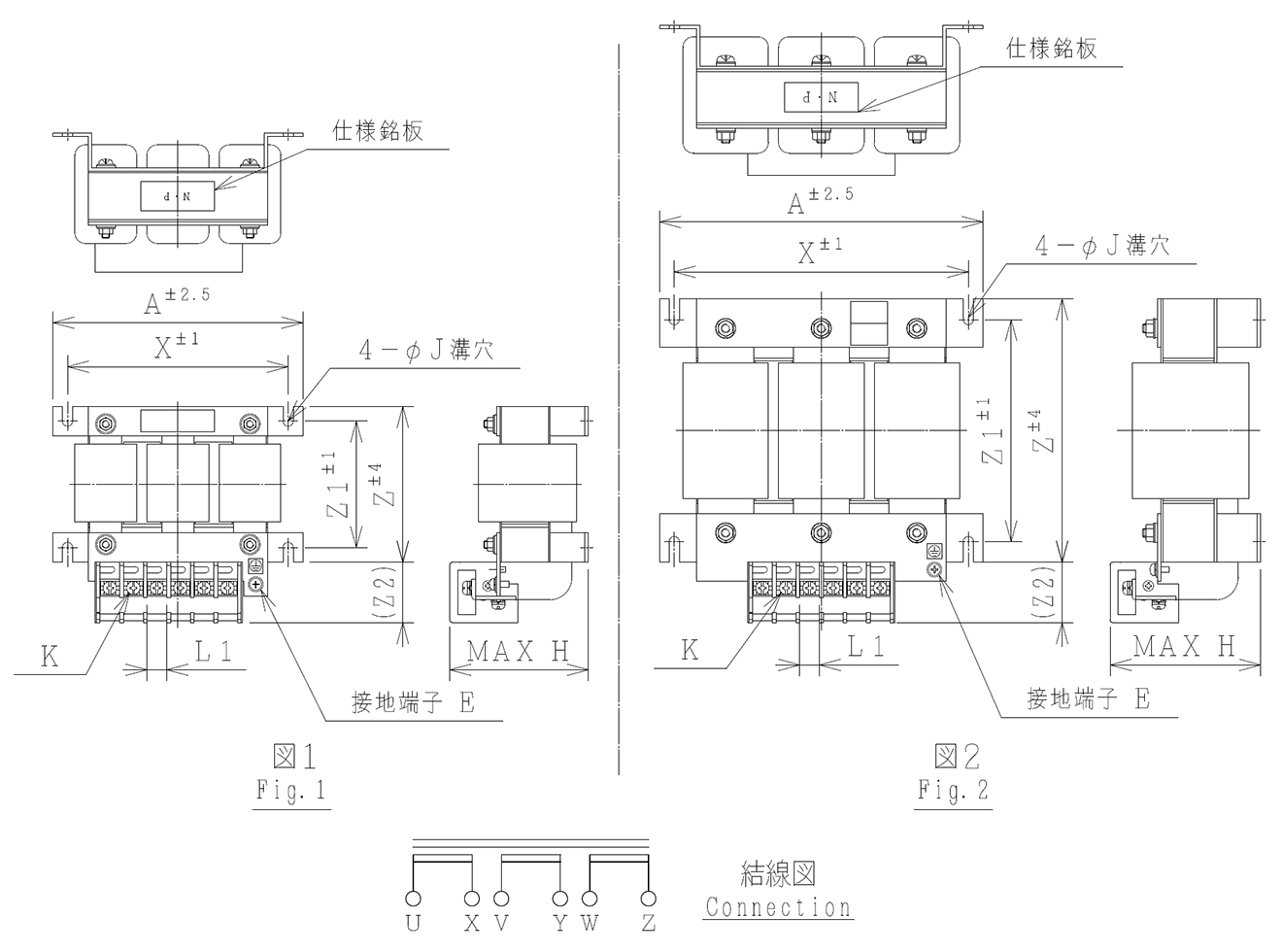

ACL-G1-1.5LS5〜11LS5 / ACL-G1-1.5HS5〜11HS5
電圧級 | 型式 | 図 | 寸法(mm) | 質量 (kg) |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | X | Z | Z1 | Z2 | H | J | L1 | K | E | ||||
200V | ACL-G1-1.5LS5 | 1 | 150 | 130 | 92 | 77 | 41 | 90 | 7 | 13.5 | M5 | M4 | 3 |
ACL-G1-2.2LS5 | 1 | 150 | 130 | 92 | 77 | 41 | 90 | 7 | 13.5 | M5 | M4 | 3 | |
ACL-G1-3.7LS5 | 1 | 150 | 130 | 92 | 77 | 41 | 90 | 7 | 13.5 | M5 | M4 | 3 | |
ACL-G1-5.5LS5 | 2 | 170 | 150 | 106 | 90 | 41 | 100 | 7 | 13.5 | M5 | M4 | 4 | |
ACL-G1-7.5LS5 | 2 | 170 | 150 | 106 | 90 | 41 | 105 | 7 | 13.5 | M5 | M4 | 5 | |
ACL-G1-11LS5 | 2 | 170 | 150 | 106 | 90 | 41 | 115 | 7 | 13.5 | M5 | M4 | 6 | |
400V | ACL-G1-1.5HS5 | 1 | 150 | 130 | 92 | 77 | 41 | 90 | 7 | 13.5 | M5 | M4 | 3 |
ACL-G1-2.2HS5 | 1 | 150 | 130 | 92 | 77 | 41 | 90 | 7 | 13.5 | M5 | M4 | 3 | |
ACL-G1-3.7HS5 | 1 | 150 | 130 | 92 | 77 | 41 | 90 | 7 | 13.5 | M5 | M4 | 3 | |
ACL-G1-5.5HS5 | 2 | 170 | 150 | 106 | 90 | 41 | 100 | 7 | 13.5 | M5 | M4 | 4 | |
ACL-G1-7.5HS5 | 2 | 170 | 150 | 106 | 90 | 41 | 105 | 7 | 13.5 | M5 | M4 | 5 | |
ACL-G1-11HS5 | 2 | 170 | 150 | 106 | 90 | 41 | 115 | 7 | 13.5 | M5 | M4 | 6 |

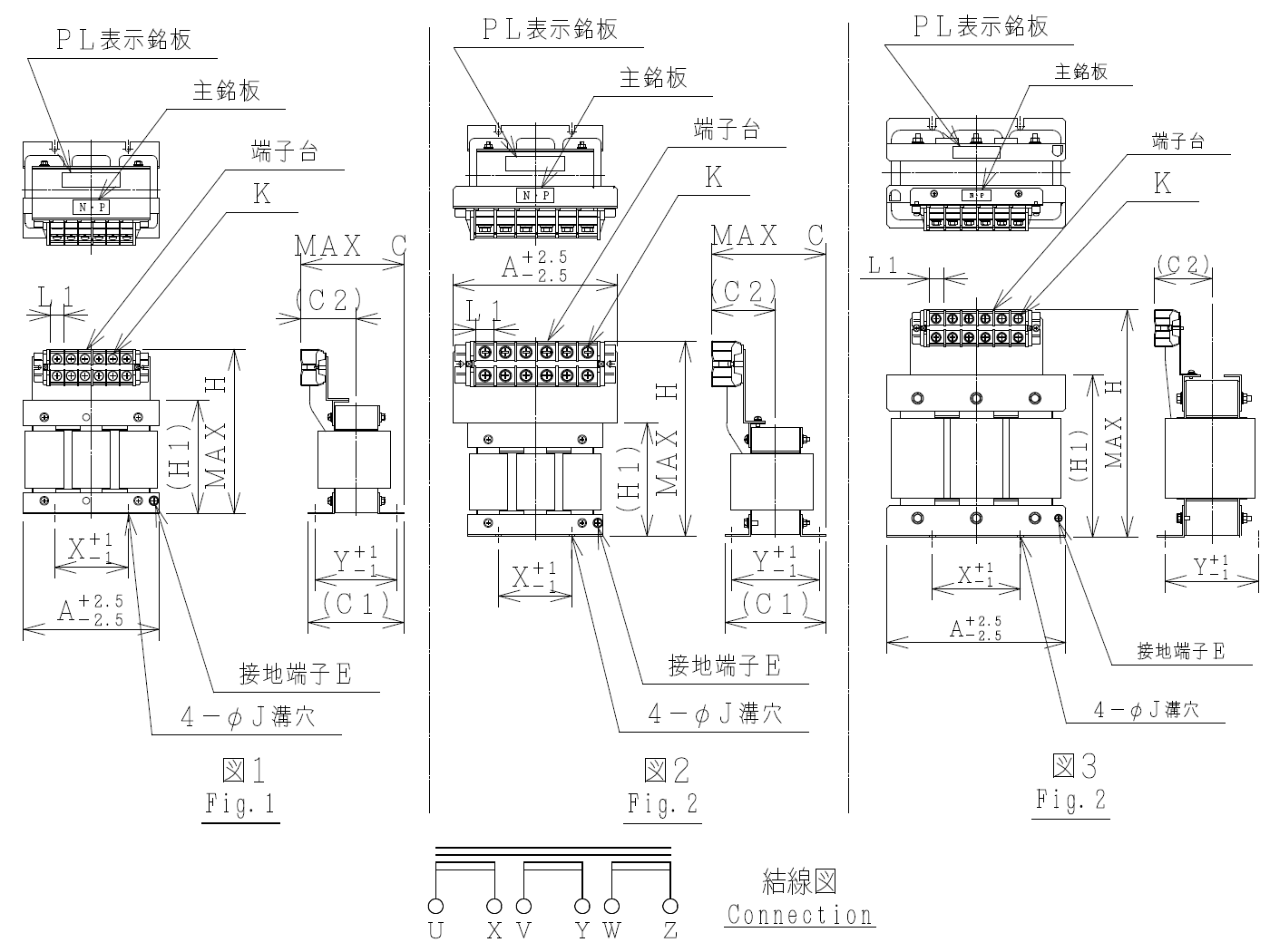

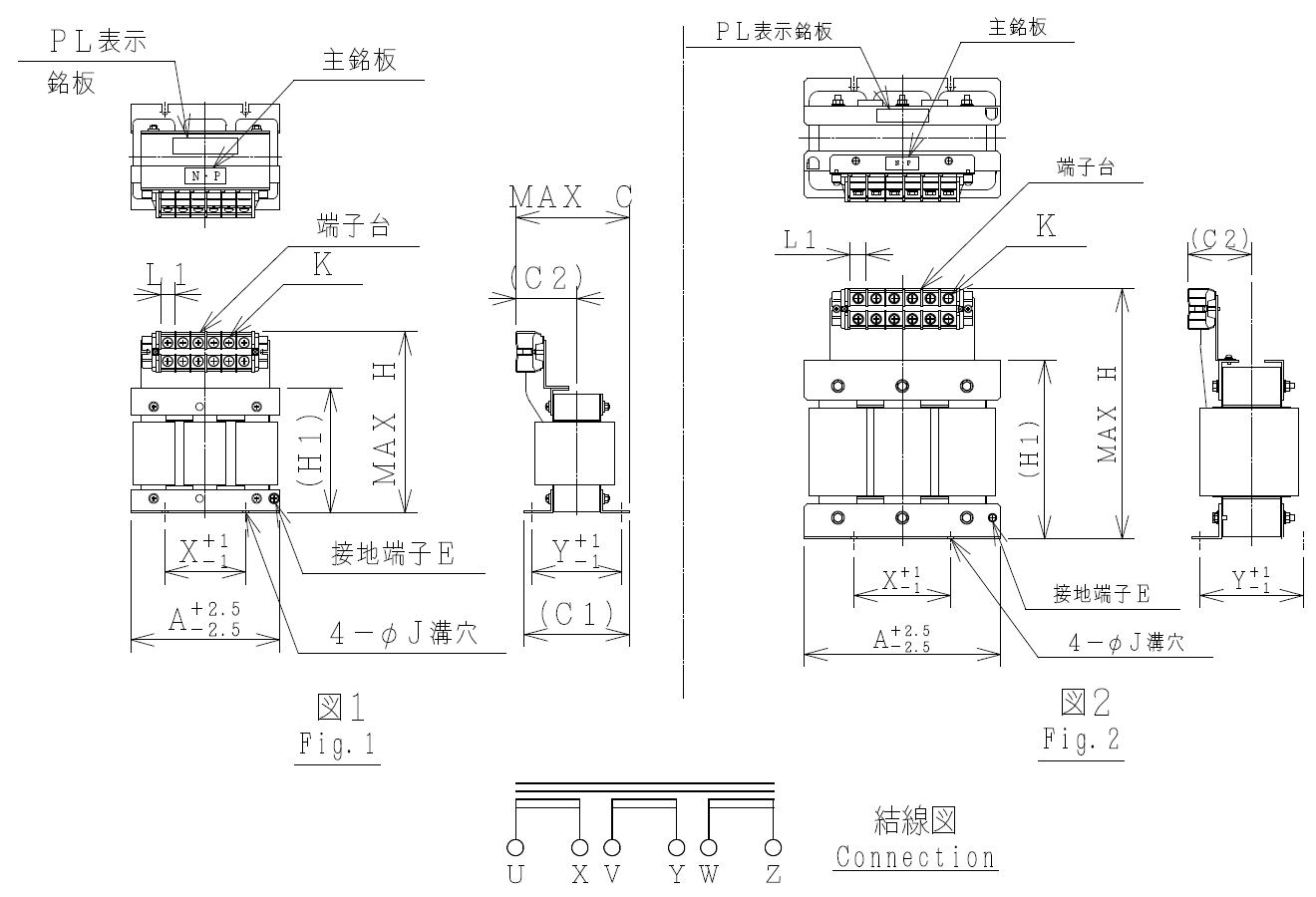

ACL-G1-15L5〜55L5 / ACL-G1-15H5〜132H5
電圧級 | 型式 | 図 | 寸法(mm) | 質量 (kg) |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | X | C | C1 | C2 | Y | H | H1 | J | L1 | K | E | ||||
200V | ACL-G1-15L5 | 1 | 185 | 100 | 130 | 107 | 70 | 89 | 240 | 155 | 7 | 17.2 | M6 | M6 | 7.5 |
ACL-G1-18.5L5 | 1 | 185 | 100 | 130 | 107 | 70 | 89 | 240 | 155 | 7 | 17.2 | M6 | M6 | 7.5 | |
ACL-G1-22L5 | 1 | 185 | 100 | 130 | 107 | 70 | 89 | 240 | 155 | 7 | 17.2 | M6 | M6 | 8.5 | |
ACL-G1-30L5 | 2 | 225 | 100 | 155 | 122 | 85 | 104 | 275 | 155 | 7 | 25 | M8 | M6 | 11.5 | |
ACL-G1-37L5 | 2 | 225 | 100 | 170 | 137 | 95 | 119 | 275 | 155 | 7 | 25 | M8 | M6 | 14 | |
ACL-G1-45L5 | 2 | 225 | 100 | 170 | 137 | 95 | 119 | 275 | 155 | 7 | 25 | M8 | M6 | 15 | |
ACL-G1-55L5 | 2 | 295 | 100 | 190 | 152 | 110 | 134 | 340 | 183 | 7 | 29 | M10 | M6 | 23 | |
400V | ACL-G1-15H5 | 1 | 185 | 100 | 125 | 107 | 65 | 89 | 235 | 155 | 7 | 9.5 | M4 | M6 | 7.5 |
ACL-G1-18.5H5 | 1 | 185 | 100 | 130 | 107 | 70 | 89 | 235 | 155 | 7 | 12.5 | M5 | M6 | 8 | |
ACL-G1-22H5 | 1 | 185 | 100 | 130 | 107 | 70 | 89 | 235 | 155 | 7 | 12.5 | M5 | M6 | 8 | |
ACL-G1-30H5 | 1 | 185 | 100 | 145 | 122 | 75 | 104 | 240 | 155 | 7 | 12.5 | M6 | M6 | 11.5 | |
ACL-G1-37H5 | 1 | 185 | 100 | 160 | 137 | 85 | 119 | 240 | 155 | 7 | 17.2 | M6 | M6 | 14 | |
ACL-G1-45H5 | 1 | 185 | 100 | 160 | 137 | 85 | 119 | 240 | 155 | 7 | 17.2 | M6 | M6 | 15 | |
ACL-G1-55H5 | 2 | 225 | 100 | 185 | 152 | 105 | 134 | 310 | 183 | 7 | 25 | M8 | M6 | 22 | |
ACL-G1-75H5 | 1 | 235 | 125 | 180 | 157 | 95 | 140 | 330 | 205 | 7 | 25 | M8 | M6 | 23 | |
ACL-G1-90H5 | 1 | 235 | 125 | 180 | 162 | 95 | 145 | 330 | 205 | 7 | 25 | M8 | M6 | 24 | |
ACL-G1-110H5 | 3 | 305 | 150 | 185 | 156 | 105 | 130 | 400 | 245 | 10 | 29 | M10 | M6 | 35 | |
ACL-G1-132H5 | 3 | 305 | 150 | 185 | 156 | 105 | 130 | 415 | 260 | 10 | 29 | M10 | M6 | 37 |
ACL-G2-1.5LS5〜11LS5 / ACL-G2-1.5HS5〜11HS5
電圧級 | 型式 | 図 | 寸法(mm) | 質量 (kg) |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | X | Z | Z1 | Z2 | H | J | L1 | K | E | ||||
200V | ACL-G2-1.5LS5 | 1 | 170 | 150 | 106 | 90 | 41 | 100 | 7 | 13.5 | M5 | M4 | 4 |
ACL-G2-2.2LS5 | 1 | 170 | 150 | 106 | 90 | 41 | 100 | 7 | 13.5 | M5 | M4 | 4 | |
ACL-G2-3.7LS5 | 1 | 170 | 150 | 106 | 90 | 41 | 120 | 7 | 13.5 | M5 | M4 | 6.5 | |
ACL-G2-5.5LS5 | 2 | 220 | 200 | 177 | 155 | 41 | 105 | 7 | 13.5 | M5 | M4 | 10 | |
ACL-G2-7.5LS5 | 2 | 220 | 200 | 177 | 155 | 41 | 105 | 7 | 13.5 | M5 | M4 | 10 | |
ACL-G2-11LS5 | 2 | 220 | 200 | 177 | 155 | 41 | 125 | 7 | 13.5 | M5 | M4 | 15 | |
400V | ACL-G2-1.5HS5 | 1 | 170 | 150 | 106 | 90 | 41 | 100 | 7 | 13.5 | M5 | M4 | 4 |
ACL-G2-2.2HS5 | 1 | 170 | 150 | 106 | 90 | 41 | 100 | 7 | 13.5 | M5 | M4 | 4 | |
ACL-G2-3.7HS5 | 1 | 170 | 150 | 106 | 90 | 41 | 120 | 7 | 13.5 | M5 | M4 | 6.5 | |
ACL-G2-5.5HS5 | 2 | 220 | 200 | 177 | 155 | 41 | 105 | 7 | 13.5 | M5 | M4 | 10 | |
ACL-G2-7.5HS5 | 2 | 220 | 200 | 177 | 155 | 41 | 105 | 7 | 13.5 | M5 | M4 | 10 | |
ACL-G2-11HS5 | 2 | 220 | 200 | 177 | 155 | 41 | 125 | 7 | 13.5 | M5 | M4 | 15 |
ACL-G2-15L5〜55L5 / ACL-G2-15H5〜132H5
電圧級 | 型式 | 図 | 寸法(mm) | 質量 (kg) |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | X | C | C1 | C2 | Y | H | H1 | J | L1 | K | E | ||||
200V | ACL-G2-15L5 | 1 | 235 | 125 | 165 | 157 | 85 | 140 | 255 | 180 | 7 | 17.2 | M6 | M6 | 18 |
ACL-G2-18.5L5 | 1 | 235 | 125 | 165 | 157 | 85 | 140 | 280 | 205 | 7 | 17.2 | M6 | M6 | 20 | |
ACL-G2-22L5 | 1 | 235 | 125 | 165 | 157 | 85 | 140 | 280 | 205 | 7 | 17.2 | M6 | M6 | 22 | |
ACL-G2-30L5 | 2 | 305 | 150 | 180 | 166 | 95 | 140 | 360 | 245 | 10 | 25 | M8 | M6 | 39 | |
ACL-G2-37L5 | 2 | 305 | 150 | 190 | 176 | 100 | 150 | 375 | 260 | 10 | 25 | M8 | M6 | 47 | |
ACL-G2-45L5 | 2 | 305 | 150 | 200 | 186 | 105 | 160 | 395 | 280 | 10 | 25 | M8 | M6 | 57 | |
ACL-G2-55L5 | 2 | 375 | 150 | 205 | 176 | 110 | 150 | 470 | 315 | 10 | 29 | M10 | M6 | 66 | |
400V | ACL-G2-15H5 | 1 | 235 | 125 | 165 | 157 | 85 | 140 | 250 | 180 | 7 | 9.5 | M4 | M6 | 18 |
ACL-G2-18.5H5 | 1 | 235 | 125 | 165 | 157 | 85 | 140 | 275 | 205 | 7 | 12.5 | M5 | M6 | 20 | |
ACL-G2-22H5 | 1 | 235 | 125 | 165 | 157 | 85 | 140 | 275 | 205 | 7 | 12.5 | M5 | M6 | 22 | |
ACL-G2-30H5 | 2 | 305 | 150 | 180 | 166 | 95 | 140 | 320 | 245 | 10 | 17.2 | M6 | M6 | 39 | |
ACL-G2-37H5 | 2 | 305 | 150 | 190 | 176 | 100 | 150 | 335 | 260 | 10 | 17.2 | M6 | M6 | 47 | |
ACL-G2-45H5 | 2 | 305 | 150 | 200 | 186 | 105 | 160 | 355 | 280 | 10 | 17.2 | M6 | M6 | 57 | |
ACL-G2-55H5 | 2 | 375 | 150 | 200 | 176 | 105 | 150 | 440 | 315 | 10 | 25 | M8 | M6 | 66 | |
ACL-G2-75H5 | 2 | 375 | 150 | 220 | 186 | 110 | 160 | 475 | 350 | 10 | 25 | M8 | M6 | 83 | |
ACL-G2-90H5 | 2 | 375 | 150 | 240 | 206 | 120 | 180 | 475 | 350 | 10 | 25 | M8 | M6 | 100 | |
ACL-G2-110H5 | 2 | 400 | 150 | 250 | 216 | 125 | 180 | 570 | 415 | 12 | 29 | M10 | M6 | 130 | |
ACL-G2-132H5 | 2 | 400 | 150 | 270 | 236 | 135 | 200 | 570 | 415 | 12 | 29 | M10 | M6 | 150 |
