電磁接触器・開閉器：性能

日立電磁接触器・開閉器は、IEC規格に準拠すると共に日本電機工業会標準規格JEM1038(交流電磁接触器)および日本工業規格 JIS C8201-4-1(電気機械式接触器及びモータスタータ)に示すAC-3級、1号、0種またはAC-3級、1号、1種に準拠しております。

AC-3級、1号、0種またはAC-3級、1号、1種に準拠

遮断および
閉路電流容量による級別

級別 モータ定格容量の
全負荷電流に対する
倍数
遮断 閉路
AC-3 8 Ie 10 Ie

開閉頻度による号別

号別 開閉頻度
(回/時)		 使用率
(%)
0 1,800 15
1 1,200 25
2 600 40
3 300 40
4 150 60
5 30 60
6 6 60

寿命による種別

種別 機械的 電気的
0 1,000万回以上 100万回以上
1 500万回以上 50万回以上
2 250万回以上 25万回以上
3 100万回以上 10万回以上
4 25万回以上 5万回以上
5 5万回以上 1万回以上
6 0.5万回以上 0.1万回以上

AC-3級 定格・性能

フレーム 定格使用
電圧(V)		 定格使用
電流(A)		 閉路・遮断電流容量(A) 開閉頻度
(回/時)		 開閉耐久(万回) 性能表示
閉路 遮断 機械的 電気的
8 220V 11 110 110 1,200 800 200 AC-3・1・1-0
440V 7 70 70
10 220V 13 130 130 1,200 800 200 AC-3・1・1-0
440V 9 120 120
20 220V 20 220 220 1,200 800 150 AC-3・1・1-0
440V 17 220 220
25 220V 26 300 300 1,200 800 100 AC-3・1・1-0
440V 25 300 300
35 220V 35 400 400 1,200 800 100 AC-3・1・1-0
440V 32 400 400
50 220V 50 400 400 1,200 800 100 AC-3・1・1-0
440V 47 400 400
65C 220V 65 650 520 1,200 500 100 AC-3・1・1-0
440V 65 650 520
80C 220V 80 800 640 1,200 500 100 AC-3・1・1-0
440V 80 800 640
100C 220V 100 1,000 800 1,200 500 100 AC-3・1・1-0
440V 100 1,000 800
125C 220V 125 1,250 1,000 1,200 500 100 AC-3・1・1-0
440V 125 1,250 1,000
150C 220V 150 1,500 1,200 1,200 500 100 AC-3・1・1-0
440V 150 1,500 1,200
200C 220V 180 1,800 1,440 1,200 500 100 AC-3・1・1-0
440V 180 1,800 1,440
250C 220V 240 2,400 1,920 1,200 500 50 AC-3・1・1-1
440V 240 2,400 1,920
300C 220V 300 3,000 2,400 1,200 500 50 AC-3・1・1-1
440V 300 3,000 2,400
400C 220V 400 4,000 3,200 1,200 500 50 AC-3・1・1-1
440V 400 4,000 3,200
600C 220V 600 6,000 4,800 1,200 500 50 AC-3・1・1-1
440V 600 6,000 4,800
*1
JIS C8201-4-1およびJEM1038による試験回数は下記です。
　 JIS JEM
閉路 50 100
遮断 50 25

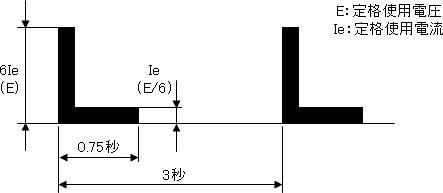

AC-3級 電気的耐久性の試験条件

電気的耐久性の閉路電流、遮断電流と開閉頻度はJIS、JEMの試験条件により下図のように試験しております。

AC-3級 電気的耐久性の試験条件

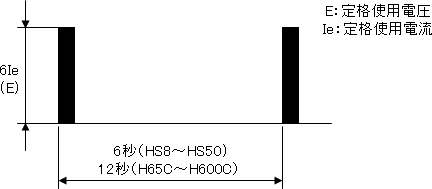

AC-4級 電気的耐久性の試験条件

AC-4級 電気的耐久性の試験条件

電気的耐久性

*
耐久曲線図は、クリックすると新規ウィンドウで表示されます。
