電磁接触器・開閉器：HSシリーズ：取扱説明書(S-11-050-B)

安全上のご注意

取付、運転、保守点検の前に必ずこの取扱説明書を熟読し、正しくご使用ください。

取付けは、塵埃、湿気および振動の少ない垂直なパネルか壁などに電源側を上にして、しっかり取付け、取扱説明書に規定されたスペースを確保してください。火傷・火災のおそれがあります。
配線は印加電圧、通電電流に適した電線サイズを使用し、取扱説明書に規定された締付けトルクで　締付けてください。火災のおそれがあります。

ご使用前に、銘板記載の形式、定格、コイル電圧、周波数がご要求のものと一致しているかどうか、又、輸送中の不具合などにより、部品の脱落や破損がないかどうかご確認ください。

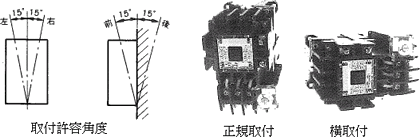

正規取付けは垂直面に取り付けます。取付け角度は前後左右とも15度までの傾斜は差し支えありません。フレーム125C以下の機種に限って、やむを得ない場合は正規取付けから反時計方向に90度回転させた状態での横取付けもできますが、耐久性は20%程度低下します。可逆形については横取付けしないでください。

取付許容角度

取付けは、表1に規定されたスペースを確保して行なってください。
配線は、表2に規定された締付けトルクで締め付けてください。

取付間隔

フレーム	サーマルリレー		端子ねじ径	最大電線径 (mm²)	最大圧着端子幅 (mm)	適正締付けトルク (N・m)
HSシリーズ	1E、2E 1EF、2EF	1ES	端子ねじ径	最大電線径 (mm²)	最大圧着端子幅 (mm)	適正締付けトルク (N・m)
主回路端子
XS4、8、10	12B		M3.5	2(φ1.6)	7.8	1.0
20	20B		M4	3.5(φ2)	10.5	1.0
25	25B	20B、25B	M5	8(φ2.6)	10	3.5
35、50	50B		M5	14	13.9	3.5

補助回路のb接点端子に配線接続する際、端子ねじを圧着端子の穴に合わせ挿入し、締付けを行います。この時、配線を引張ったり、端子ねじを斜めに挿入すると、ねじが完全に締まる前に固定接点がずれることで可動接点が外れ、接触不良の原因となることがありますので注意が必要です。
ボルト埋め込み端子構造(100Aフレーム以上)の接触器は特に配線時の締付けトルクを表2に示す適正締め付けトルクとしてください。締付けトルクが大きすぎると端子部が破損することがあります。
電磁接触器とサーマルリレーの結合部には図のようなセムスねじを使用している場合があります。セムスねじには不完全ねじ部がありますので切り離して使用する場合、不完全ねじ部が締め込まれないよう、平ワッシャーなどを入れて締め付けてください。

通電中は製品に触れたり近付いたりしないでください。感電・火傷のおそれがあります。
保守・点検は電源を切ってから行ってください。感電のおそれがあります。
絶縁台カバーは接点を開路したときに出るアークが相間で短絡しないように防壁の役目をしているので絶縁台カバーを開いて電源を開閉すると相間短絡のおそれがあります。
サーマルリレーの調整つまみをモータの定格電流に合わせてください。(CT付の場合は、定格電流の1/100の値)
サーマルリレーは製品に表示された目盛の範囲を超えて設定しないでください。過負荷によってバイメタルがケース内壁に当たるほど湾曲してもリレー接点が動作しないことがあります。頻繁に動作するときは必ず原因を調査し除去してください。

ご照会の際は

その際は次の事項をご連絡ください
