プラント設備のリコイリングライン用電気品

鉄鋼プラント設備のリコイリングラインの電気品を更新します。

概要

• リコイリングライン(RCL)設備の電気品を更新します。
• メインロール、左右の巻取り、巻出し用のリールを備えた設備のピンチロール、サイドトリマ、コイルカーの制御を行ないます。
• 帯鋼鈑をリールから巻出しし、表面検査し、他方のリールで巻取ります。
• ライン速度制御運転を行い、張力が一定になる様にトルク制限および、スベリ量調整によるドゥルーピング制御を行ないます。

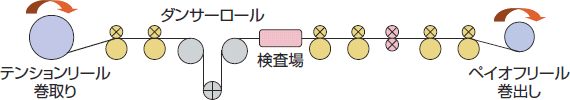

ライン設備構成

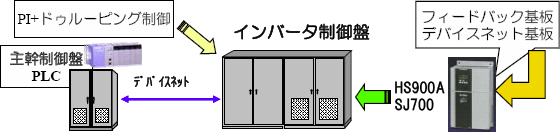

システム構成

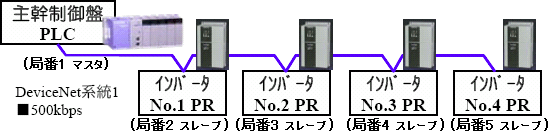

デバイスネット構成

更新のポイント

1. デバイスネットにより遠隔でインバータ制御
   • トルクリミット、スベリ制御の運転中可変制御
   • デジタル速度制御による高性能化
2. PI＋ドゥルーピング制御により広範囲な滑り制御実現(0.01〜30%)
3. 高調波制御ユニット採用により高調波抑制、省エネ効果の実現
