コイル搬送台車のインバータ化

既設ループ台車のPCモータ、PC制御盤をかご形モータ、インバータ盤に更新しました。

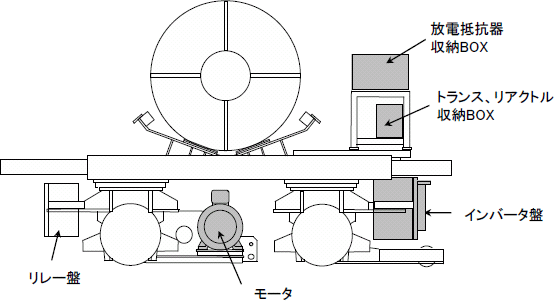

システム構成

設備の概要

• 既設ループ台車のPCモータ、PC制御盤をかご形モータ、インバータ盤に更新。
• 振動対策としてインバータ盤と回生制動ユニットは振動パッド、インバータ本体は振動ゴムを用いて取付け。
• インバータ盤は防滴II型の仕様として、冷却には盤クーラーを装備。
• ノイズ対策としてインバータ盤は高抵抗を介した接地。

更新のポイント

ループ内の既設PC台車のPC制御盤にはノイズ対策を行った。

1. 制御基板の電源の一次側にノイズフィルタCFI-Hを取付け。
2. 制御基板の電源線にフェライトコアを取付け。
3. PG線にバイパスコンデンサを取付け。
