天井クレーンのインバータ化

モータ、インバータ、プログラマブルコントローラなどの機器を組み合わせたドライブ制御システムで、設備の効率化・省エネ化などを実現します。

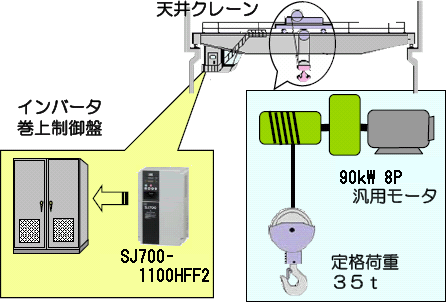

システム構成

設備の概要

• 既設DY、VC、IB、CF制御のインバータ化
• 巻線モータのメンテナンス工数大
• 速度制御範囲(1：3)、低速連続許容運転時間が短い
• LAD加減速によるショック防止
• 汎用インバータへの置き換えによる、将来の不安解消
• 現地調整の簡略化

更新のポイント

1. メンテナンス工数軽減と環境配慮(カーボンダスト等)
2. 安定した低速制御と速度制御範囲の拡大(1：10)
3. ソフトスタート・ストップによるブレーキ等の長寿命化
4. ブレーキ制御機能による荷のずり落ちのない運転
5. SJ700標準品ベースのSLV制御で高トルク運転
6. 試運転調整短縮による短期間での更新工事
