原材料の巻出し制御

インバータ、プログラマブルコントローラなどを組み合わせて、プリント基板材料などの巻出し制御を実現します。

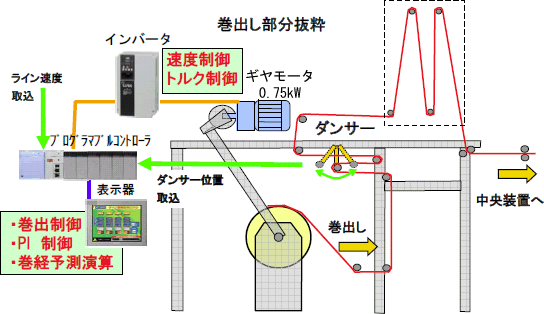

システム構成

設備の概要

• プリント基板材料製造の塗工工程の原材料の巻出し制御の電機品を更新。
• 専用コントローラで行っているレギュレータ回路をプログラマブルコントローラEHVに更新し、ダンサのPI制御を行う。
• DCモータとDCサーボをインバータとギアモータに更新し速度制御・トルク制御を行う。
• ダンサのPI制御と共にインバータの速度F/Bデータと機材厚みより原材料の巻径を計算し速度制御に反映しダンサ制御をより安定させる。

更新のポイント

1. 安定した巻出運転の実現
2. 従来制御で行っていなかった運転中の巻径演算を行うことによりダンサのPI制御をより安定させることができる。
3. タッチパネル採用による設備モニタ及びプログラマブルコントローラの状態監視を実施
