省エネ重視・誘導モータ取付互換で容易な置換え

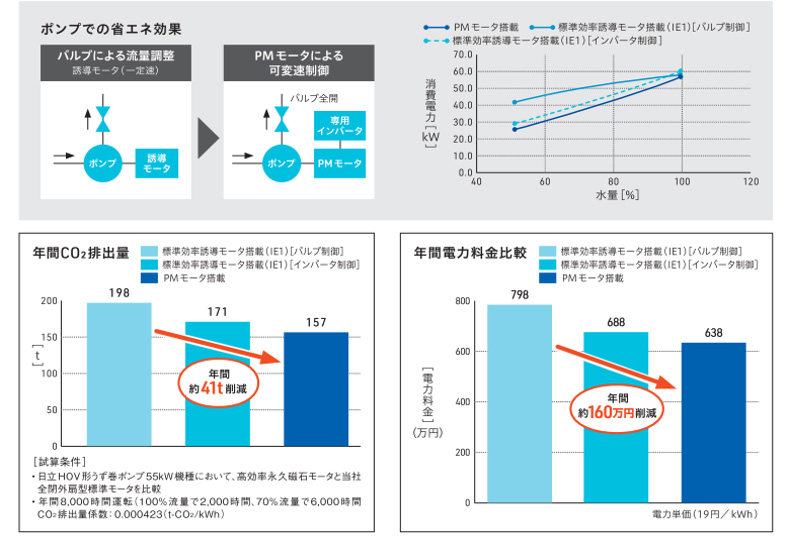

誘導モータの商用運転⇒ECOHEART(PMモータ+インバータ)に置換えることにより、消費電力が低減し、CO2排出量、電力料金を削減できます。

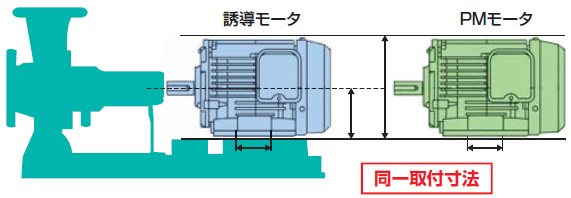

標準誘導モータと同一の取付寸法なので置換えが容易
誘導モータと取付互換、容易に設備省エネ化
効率クラス IEC 60034-30 | JIS規格との比較 | |
---|---|---|
コード | 分類 | |
IE5 | ウルトラプレミアム効率 | ― |
IE4 | スーパープレミアム効率 | ― |
IE3 | プレミアム効率 | 効率クラス JIS C 4034-30 |
IE2 | 高効率 | JIS C 4212(高効率モータ)相当 |
IE1 | 標準効率 | JIS C 4210(標準モータ)相当 |
1800min-1 シリーズ |
モータ型式: EHM2- □□□□ 18 |
0037 | 0055 | 0075 | 0110 | 0150 | 0185 | 0220 | 0300 | 0370 | 0450 | 0550 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
定格出力 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | |
定格回転速度 | 1,800min-1 | |||||||||||
枠番 | 112M | 132S | 132M | 160M | 160L | 180M | 180M | 180L | 200L | 200L | 225S | |
耐熱クラス | B | F | ||||||||||
極数 | 8 | 6 | ||||||||||
口出し方式 | 端子台(ねじ止め) | ラグ出し | ||||||||||
種別 | 永久磁石同期モータ | |||||||||||
用途 | ファン、ポンプ等てい減トルク | |||||||||||
保護構造 | 全閉外扇型(IP44) | |||||||||||
定格 | S1(連続定格) | |||||||||||
伝導方式 | 直結専用*1 | |||||||||||

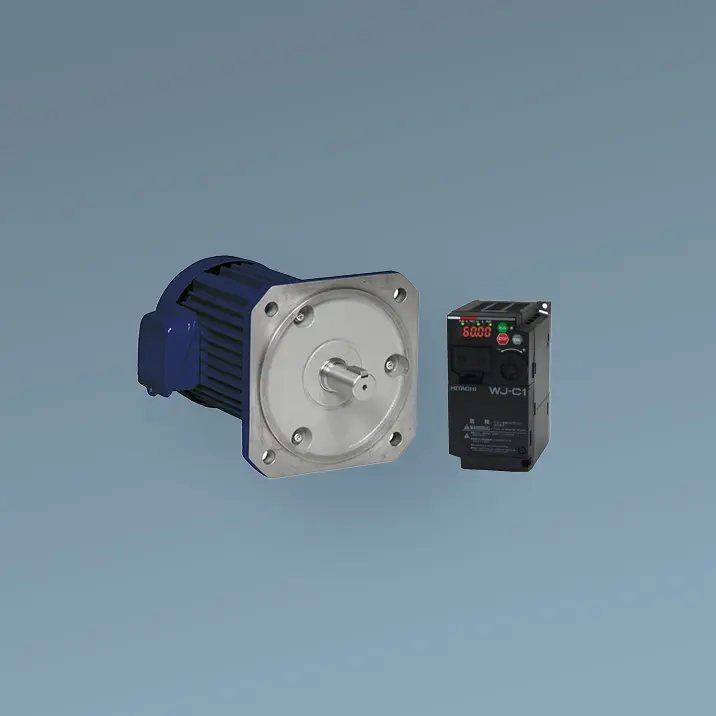

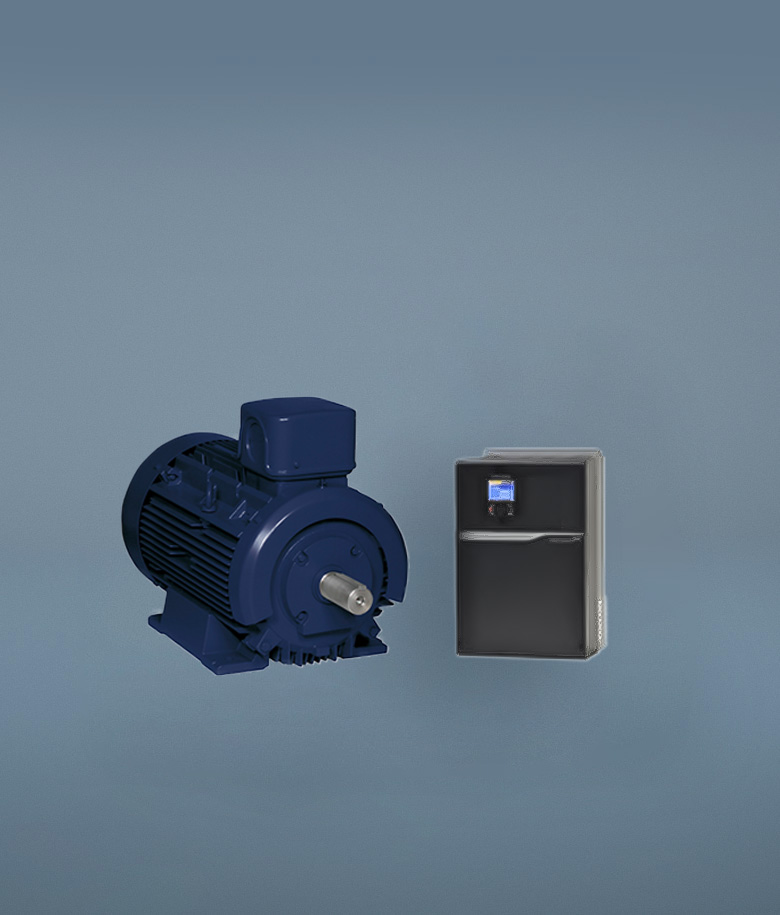

駆動用インバータ | WJシリーズC1 | SJシリーズ P1 | ||||||||||
電源電圧 (インバータ受電) |
200〜240V、400〜480V 上記範囲外の電圧では、規定の出力、回転速度、温度上昇での動作を保障できません。 |
|||||||||||
電源周波数 (インバータ受電) |
50 / 60Hz | |||||||||||
インバータの キャリア周波数 |
8〜15kHz | 6〜12kHz*2 | ||||||||||
モータ効率 | IE4 : 定格出力・回転速度時*3 | |||||||||||
磁極位置検出 | センサ不付 | |||||||||||
塗装色 | リゲルグレー(マンセル8.9Y5.1/0.3) | |||||||||||
回転方向 | 負荷側から見て反時計方向 | |||||||||||
トルク特性 | 図1参照 | |||||||||||
最大トルク | 120% 1分間 | |||||||||||
始動トルク | 50% | |||||||||||
周囲環境 条件 |
温度 | -10℃〜40℃(モータがカバー等に覆われる場合は、カバー内部の温度を周囲温度とします。) | ||||||||||
湿度 | 20〜90%RH | |||||||||||
高度 | 標高1,000m以下 | |||||||||||
設置場所 | 屋内 | |||||||||||
雰囲気 | 腐食性および爆発性ガス、蒸気、結露がなく、じんあいのないところ | |||||||||||
振動 | 4.9m/s2(0.5G) | |||||||||||
参考規格 | JIS C 4034 | |||||||||||
保証 | 納入品の保証期間は、ご注文主のご指定場所に納入後1年とします。保証期間中に本仕様書に従った製品仕様範囲内の正常な使用状態で故障を
生じた場合は、故障部分の交換または修理を無償で行います。ただし、次に該当する場合は、この保証の範囲から除外させていただきます。 (1) 需要者側の不適当な取り扱い、ならびに使用による場合。 (2) 故障の原因が納入品以外の事由による場合。 (3) 納入者以外の改造または修理による場合。 (4) その他、天災、災害などで納入者側の責にあらざる場合。 なお、ここで言う保証は納入品単体の保証を意味するもので、納入品の故障により誘発される損害はご容赦いただきます。 また、保証は日本国内においてのみ有効です。 |
|||||||||||
その他 | 取扱説明書を参照ください。 |

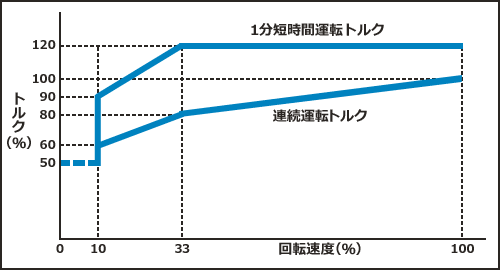

図1 トルク特性
■全閉外扇型(脚付)【1,500min-1・1,800min-1】
枠番号 | 出力 (kW) |
図示 番号 |
寸法(mm) | ||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | R | A | B | D | KL | K | KA | KG | J | H | C | F | E | N | M | G | Z | XB | S | W | U | T | Q | QR | |||
112M | 3.7 | 1 | 372 | 200 | 172 | 134 | 225 | 169 | 51.5 | ― | ― | 45 | 219.5 | 112 | 70 | 95 | 175 | 224 | 14 | 12 | 70 | 28j6 | 8 | 4 | 7 | 60 | 0.5 |
