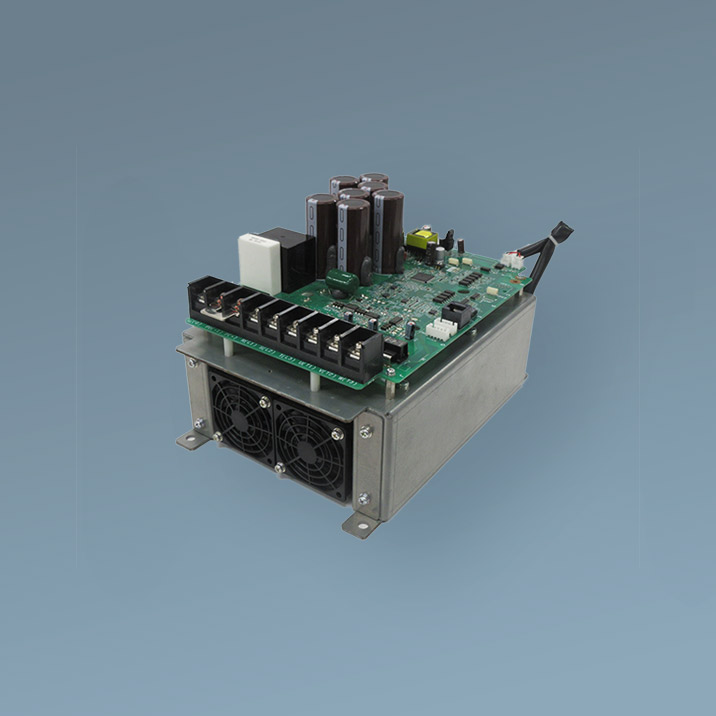

小型・軽量で省スペース、装置の小型化を実現

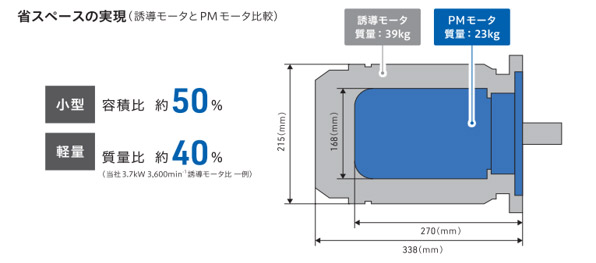

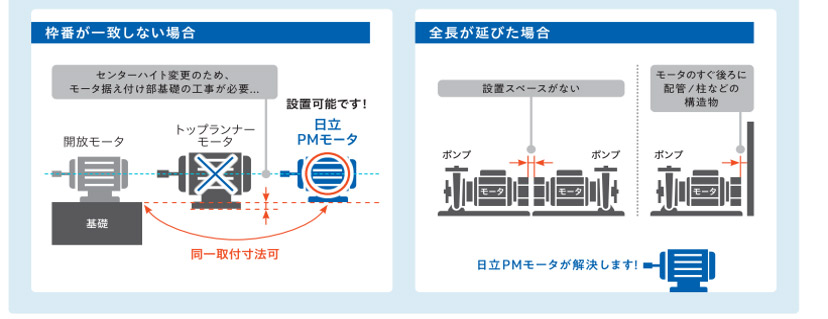

小型・軽量で省スペースを追求

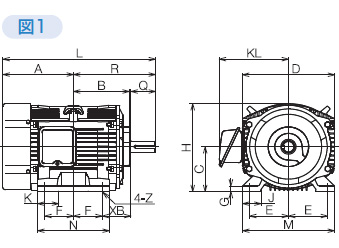

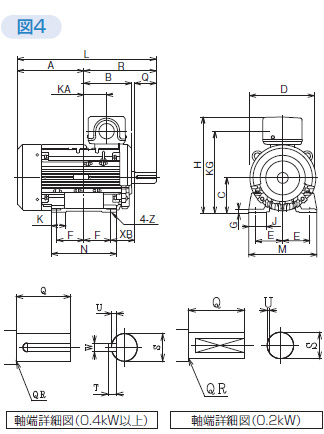

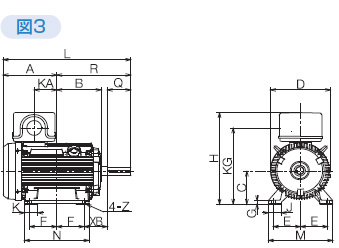

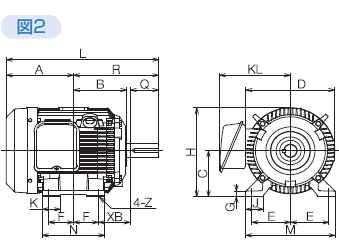

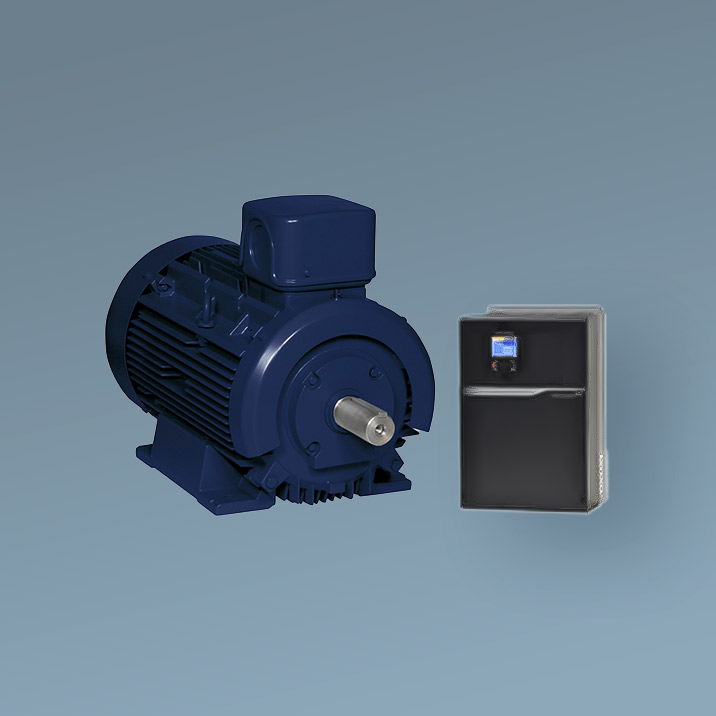

■全閉外扇型(脚付)【1,800min-1】
枠番号 | 出力 (kW) |
図示 番号 |
寸法(mm) | ||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | R | A | B | D | KL | K | J | H | C | F | E | N | M | G | Z | XB | S | W | U | T | Q | QR | |||
112MA | 5.5, 7.5 | 1 | 397.5 | 225.5 | 172 | 136 | 225 | 189 | 51.5 | 45 | 219.5 | 112 | 70 | 95 | 175 | 224 | 14 | 12 | 75.5 | 38k6 | 10 | 5 | 8 | 80 | 0.5 |
132MA | 11, 15 | 2 | 509 | 301.5 | 207.5 | 175 | 250 | 234 | 51 | 50 | 257 | 132 | 89 | 108 | 212 | 250 | 16 | 12 × 14 |
102.5 | 42k6 | 12 | 5 | 8 | 110 | 1 |
160MA | 18.5, 22 | 3 | 563 | 323 | 240 | 202.5 | 280 | ― | 61 | 60 | 412 | 160 | 105 | 127 | 250 | 300 | 18 | 14.5 × 16.5 |
108 | 48k6 | 14 | 5.5 | 9 | 110 | 1.5 |
160LA | 30 | 3 | 597 | 347 | 250 | 222 | 280 | ― | 61 | 60 | 446 | 160 | 127 | 127 | 300 | 300 | 18 | 14.5 × 16.5 |
110 | 55m6 | 16 | 6 | 10 | 110 | 1.5 |
180LA | 37, 45 | 4 | 746 | 400.5 | 345.5 | 253.5 | 340 | ― | 75 | 90 | 494 | 180 | 139.5 | 139.5 | 335 | 350 | 20 | 14.5 | 121 | 60m6 | 18 | 7 | 11 | 140 | 1.5 |
200LA | 55 | 4 | 820 | 425.5 | 394.5 | 270.5 | 391 | ― | 85 | 110 | 541.5 | 200 | 152.5 | 159 | 365 | 400 | 23 | 18.5 | 133 | 65m6 | 18 | 7 | 11 | 140 | 2.5 |
200LB | 75 | 4 | 835 | 440.5 | 394.5 | 290.5 | 391 | ― | 85 | 110 | 541.5 | 200 | 152.5 | 159 | 365 | 400 | 23 | 18.5 | 148 | 75m6 | 20 | 7.5 | 12 | 140 | ― |
■全閉外扇型(脚付)【3,600min-1】
枠番号 | 出力 (kW) |
図示 番号 |
寸法(mm) | ||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | R | A | B | D | KL | K | J | H | C | F | E | N | M | G | Z | XB | S | W | U | T | Q | QR | |||
112MA | 7.5 | 1 | 397.5 | 225.5 | 172 | 136 | 225 | 189 | 51.5 | 45 | 219.5 | 112 | 70 | 95 | 175 | 224 | 14 | 12 | 75.5 | 38k6 | 10 | 5 | 8 | 80 | 0.5 |
132SA | 11, 15 | 2 | 471 | 282.5 | 188.5 | 156 | 250 | 234 | 51 | 50 | 257 | 132 | 70 | 108 | 175 | 250 | 16 | 12 × 14 |
102.5 | 42k6 | 12 | 5 | 8 | 110 | 1 |
132MA | 18.5, 22 | 2 | 509 | 301.5 | 207.5 | 175 | 250 | 234 | 51 | 50 | 257 | 132 | 89 | 108 | 212 | 250 | 16 | 12 × 14 |
102.5 | 42k6 | 12 | 5 | 8 | 110 | 1 |
160MB | 30 | 3 | 577 | 337 | 240 | 212 | 280 | ― | 61 | 60 | 446 | 160 | 105 | 127 | 250 | 300 | 18 | 14.5 × 16.5 |
122 | 55m6 | 16 | 6 | 10 | 110 | 1.5 |
160LA | 37 | 3 | 597 | 347 | 250 | 222 | 280 | ― | 61 | 60 | 446 | 160 | 127 | 127 | 300 | 300 | 18 | 14.5 × 16.5 |
110 | 55m6 | 16 | 6 | 10 | 110 | 1.5 |
180MA | 45 | 4 | 643 | 351.5 | 291.5 | 227 | 340 | ― | 75 | 90 | 494 | 180 | 120.5 | 139.5 | 300 | 350 | 20 | 14.5 | 121 | 55m6 | 16 | 6 | 10 | 110 | 1.5 |
180LB | 55 | 4 | 714 | 368.5 | 345.5 | 246 | 340 | ― | 75 | 90 | 494 | 180 | 139.5 | 139.5 | 335 | 350 | 20 | 14.5 | 119 | 55m6 | 16 | 6 | 10 | 110 | 1.5 |
180LC | 75 | 4 | 728.5 | 383 | 345.5 | 263 | 340 | ― | 75 | 90 | 519 | 180 | 139.5 | 139.5 | 335 | 350 | 20 | 14.5 | 133.5 | 55m6 | 16 | 6 | 10 | 110 | ― |
200L | 90 | 4 | 790 | 395.5 | 394.5 | 275.5 | 391 | ― | 85 | 110 | 541.5 | 200 | 152.5 | 159 | 365 | 400 | 23 | 18.5 | 133 | 55m6 | 16 | 6 | 10 | 110 | ― |

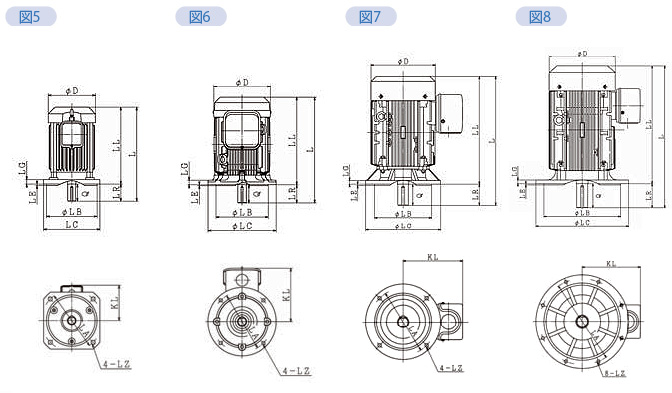

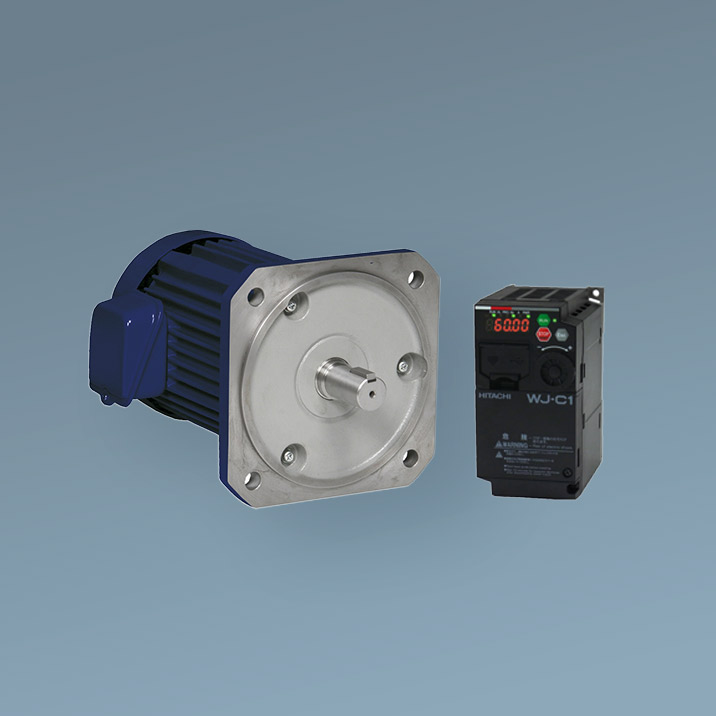

■全閉外扇フランジ型
フランジ 番号 |
枠番号 | 出力(kW) | 図示 番号 |
寸法(mm) | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1800 min-1 |
3600 min-1 |
LA | LB | LC | LE | LG | LZ | D | L | LL | KL | LR | S | W | U | T | Q | QR | |||
FF130 | 63 | 0.2 | 0.2*1 | 5*2 | 130 | 110j6 | □135 | 3.5 | 9 | 10 | 136 / − |
204.5 / 178.5 |
181.5 / 155.5 |
- | 23 | 11h6 | - | 1 | - | 23 | 1 |
− | 0.4 | 130 | 110j6 | □135 | 3.5 | 9 | 10 | 136 | 211.5 | 181.5 | - | 30 | 14j6 | 5 | 3 | 5 | 30 | 1 | |||
0.4 | − | 130 | 110j6 | □135 | 3.5 | 9 | 10 | 136 | 250 | 220 | - | 30 | 14j6 | 5 | 3 | 5 | 30 | 1 | |||
FF165 | − | 0.75 | 165 | 130j6 | □155 | 3.5 | 12 | 12 | 136 | 258 | 218 | - | 40 | 19j6 | 6 | 3.5 | 6 | 40 | 0.3 | ||
80 | 0.75 | 1.5 | 5 | 165 | 130j6 | □155 | 3.5 | 12 | 12 | 138 | 267 / 277 |
227 | 118 | 40 / 50 |
19j6 / 24j6 |
6 / 8 |
3.5 / 4 |
6 / 7 |
40 / 50 |
0.3 | |
1.5 | 2.2 | 5 | 165 | 130j6 | □170 | 3.5 | 12 | 12 | 168 | 313 / 289 |
263 / 239 |
124 | 50 | 24j6 | 8 | 4 | 7 | 50 | 0.3 | ||
FF215 | 100 | 2.2 | 3.7 | 5 | 215 | 180j6 | □200 | 4 | 16 | 14.5 | 168 | 330 | 270 | 124 | 60 | 28j6 | 8 | 4 | 7 | 60 | 0.5 |
112M | 3.7 | − | 6 | 215 | 180j6 | 250 | 4 | 16 | 14.5 | 225 | 394.5 | 334.5 | 168.5 | 60 | 28j6 | 8 | 4 | 7 | 60 | 0.5 | |
FF265 | 100 | − | 5.5 | 6 | 265 | 230j6 | 300 | 4 | 20 | 14.5 | 168 | 358.5 | 278.5 | 132 | 80 | 38k6 | 10 | 5 | 8 | 80 | 0.5 |
112MA | 5.5,7.5 | 7.5 | 6 | 265 | 230j6 | 300 | 4 | 20 | 14.5 | 225 | 398 | 318 | 189 | 80 | 38k6 | 10 | 5 | 8 | 80 | 0.5 | |
FF265A | 132SA | − | 11, 15 | 6 | 265 | 230j6 | 300 | 4 | 20 | 14.5 | 250 | 424.5 | 344.5 | 234 | 80 | 38k6 | 10 | 5 | 8 | 80 | 0.5 |
132MA | 11,15 | 18.5, 2 |
6 | 265 | 230j6 | 300 | 4 | 20 | 14.5 | 250 | 462.5 | 382.5 | 234 | 80 | 38k6 | 10 | 5 | 8 | 80 | 0.5 | |
FF300A | 160MA | 18.5, 22 |
− | 6 | 300 | 250j6 | 350 | 5 | 20 | 18.5 | 280 | 572.5 | 462.5 | 251 | 110 | 42k6 | 12 | 5 | 8 | 110 | 1 |
160MB | − | 30 | 6 | 300 | 250j6 | 350 | 5 | 20 | 18.5 | 280 | 572.5 | 462.5 | 286 | 110 | 42k6 | 12 | 5 | 8 | 110 | 1 | |
160LA | 30 | 37 | 6 | 300 | 250j6 | 350 | 5 | 20 | 18.5 | 280 | 592.5 | 482.5 | 286 | 110 | 42k6 | 12 | 5 | 8 | 110 | 1 | |
FF350A | 180MA | − | 45 | 7 | 350 | 300j6 | 395 | 5 | 20 | 18.5 | 340 | 668 | 558 | 314 | 110 | 55m6 | 16 | 6 | 10 | 110 | 1.5 |
180LA | 37, 45 | − | 7 | 350 | 300j6 | 395 | 5 | 20 | 18.5 | 340 | 740 | 630 | 314 | 110 | 55m6 | 16 | 6 | 10 | 110 | 1.5 | |
180LB | − | 55 | 7 | 350 | 300j6 | 395 | 5 | 20 | 18.5 | 340 | 740 | 630 | 314 | 110 | 55m6 | 16 | 6 | 10 | 110 | 1.5 | |
180LC | − | 75 | 7 | 350 | 300j6 | 395 | 5 | 20 | 18.5 | 340 | 740 | 630 | 314 | 110 | 55m6 | 16 | 6 | 10 | 110 | 1.5 | |
FF400A | 200L | − | 90 | 8 | 400 | 350j6 | 445 | 5 | 22 | 18.5 | 391 | 787 | 677 | 341.5 | 110 | 55m6 | 16 | 6 | 10 | 110 | − |
FF500A | 200LA | 55 | − | 8 | 500 | 450j6 | 545 | 5 | 22 | 18.5 | 391 | 823.5 | 683.5 | 341.5 | 140 | 65m6 | 18 | 7 | 11 | 140 | 2.5 |
200LB | 75 | − | 8 | 500 | 450j6 | 545 | 5 | 22 | 18.5 | 391 | 823.5 | 683.5 | 341.5 | 140 | 65m6 | 18 | 7 | 11 | 140 | 2.5 |
記号の説明:/(スラッシュ)の左側は1,800min-1モータの寸法、右側は3,600min-1モータの寸法を示します。
