ヒューズ付気中負荷開閉器 LDシリーズ：STUヒューズの選定

標準変圧器およびコンデンサに対する、ヒューズリンク定格電流Gの値を表に示します。
(この選定表は標準的なもので、実際のご使用に際しては、変圧器、コンデンサ個々のデータおよび回路条件とヒューズの特性を比較して選定ください。)

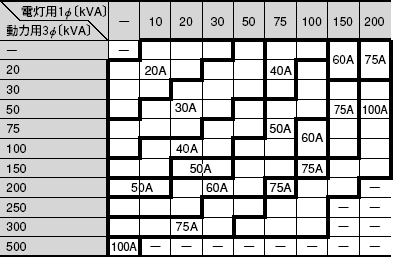

標準3kV変圧器に対する選定

*1

変圧器の励磁突入電流は10倍、0.1秒として選定してあります。

*2

変圧器容量の1/3以下の高圧進相コンデンサが接続されているとして選定してあります。

標準6kV変圧器に対する選定

*1

変圧器の励磁突入電流は10倍、0.1秒として選定してあります。

*2

変圧器容量の1/3以下の高圧進相コンデンサが接続されているとして選定してあります。

日立産機システム製6kV変圧器に対する選定

日立産機システム製6kV変圧器(SuperトップランナーII)の場合は、次の選定表を使用してください。

• 日立産機システム製6kV油入変圧器に対する選定 (PDF形式、195KB) (新規ウィンドウで表示)
• 日立産機システム製6kVモールド変圧器に対する選定 (PDF形式、195KB) (新規ウィンドウで表示)

ヒューズ定格電流表(変圧器負荷)
