ヒューズ付気中負荷開閉器 LDシリーズ

ヒューズ付気中負荷開閉器 LDシリーズ

特長

ヒューズが溶断したら開閉器を自動開路するストライカメカニズムを採用
欠相防止、全領域遮断が可能
3/6 kV共用
小形軽量で1人で取付けが可能
豊富なオプション
(補助開閉器、ヒューズ溶断表示接点、相間バリア)

形式説明

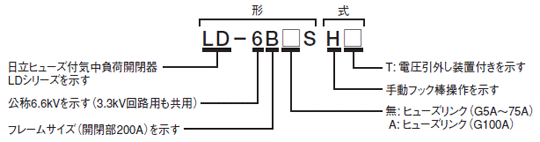

形式の説明図

仕様

品名 高圧限流ヒューズ付気中負荷開閉器
形式 LD-6BS H LD-6BS HT*1 LD-6BAS H LD-6BAS HT*1
定格電圧(kV) 7.2/3.6
定格電流(A) 開閉部200A 　ヒューズ部最大G75A 開閉部200A　 ヒューズ部G100A
定格周波数(Hz) 50/60
定格耐電圧(kV) 商用周波数 22(対地、相間)、35(同相極間)(1分)
雷インパルス 60(対地、相間)、70(同相極間)(1.2×50μs)
定格投入遮断電流(kA)(実効値) A 12.5(A：1回)
電流
開閉
容量		 負荷電流(A) 200(200回)
励磁電流(A) 10(10回)
充電電流(A) 10(10回)
コンデンサ電流(A) 50(200回、6％ リアクトル付)
定格過負荷遮断電流(A) - A1100(A:1回) - A1100(A:1回)
定格地絡遮断電流(A) - 30 - 30
開極
時間		 ストライカ引外し(秒) 0.13以下
電圧引外し(秒) - 0.1以下 - 0.1以下
電圧引外し装置定格制御電圧 - 100V(AC、DC共用)
(3A 短時間5秒)		 - 100V(AC、DC共用)
(3A 短時間5秒)
機械的開閉寿命(回) 1,000
質量(kg)(ヒューズリンク含まず) 8.5 9 8.5 9
準拠規格 JIS C 4611
適用
ヒューズ
リンク		 形式 STU
定格電流(A) G(一般用) 5　10　20　30　40　50　60　75 100
T(変圧器用) 1.5　3　10　20　30　40　50　65 87
C(コンデンサ用) 1.5　3　5　10　15　20　30　40 50
定格電圧(kV) 7.2/3.6
定格遮断電流(kA) 40
最小遮断電流性能 最小遮断電流に対する時間100秒以上
(但し、G75Aは50秒以上)		 最小遮断電流に対する時間30秒以上
質量(kg) 0.6 1.1
準拠規格 JIS C 4604
*1
電圧引外し装置付。継電器と引外し装置を組合せた場合、地絡短絡時において保護協調がとれません。タイマを入れて時限をずらしてください。

STUヒューズの選定

別売付属品

外形寸法図

*
外形寸法図は、クリックすると新規ウィンドウで表示されます。

気中負荷開閉器 LGUシリーズ

形式説明

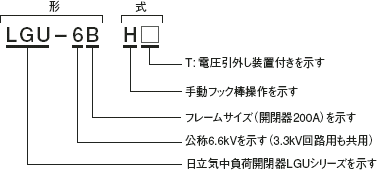

形式の説明図

仕様

品名 気中負荷開閉器
形式 LGU-6B H LGU-6B HT*1
定格電圧 (kV) 7.2/3.6
定格電流 (A) 200
定格周波数 (Hz) 50/60
定格雷インパルス耐電圧 (kV) 60
定格短時間耐電流 (kA) (1秒) 8 4
定格短絡投入電流 (kA) A20 (A：1回)*2 A10 (A：1回)
電流
開閉容量		 負荷電流 (A) 200
励磁電流 (A) 10
充電電流 (A) 10
コンデンサ電流 (A) 30
電圧引外し装置 引外し電圧電流 ― AC/DC100V 3A*3
開極時間 (s) ― 0.1秒以下
過負荷遮断電流 (A) ― A1200 (A：1回)
操作機構 速入機構 付 なし
速切機構 付 付
ハンドル取付角度 可変 固定
ハンドルの左取付 可
(専用ハンドルとの組合せ)		 不可
質量 (kg) 11 14
準拠規格 JIS C 4605 JIS C 4607
*1
電圧引外し装置付
*2
遠方手動操作器(RH)と組合せた時20kA、電動操作器(EA)と組合せた時10kAとなります。
遠方手動操作器と電動操作器は断路器のものと同じです。
*3
ACの時連続定格(50VA)です。DCの場合短時間定格(5秒)となりますので、補助開閉器と組合せ焼損を防止してください。

別売付属品

補助開閉器

AUX-LG　外形　本体へ取付けた状態

形式 接点定格 接点構成 適用機種
AUX-LG DC100/110V　15A
AC200/220V　15A		 接点構成図 LGU-6B H
LGU-6B HT

絶縁バリア

4枚用バリヤと取付金具　外形

形式 SP-LG

左ハンドル

左ハンドル(左下)と標準付属の右ハンドル(右上)　外形　本体に取付けた状態

形式 LH
注
電圧引外し装置付には取り付けられません。

外形寸法図

  • LGU-6B H (新規ウィンドウで表示)
  • LGU-6B HT (新規ウィンドウで表示)
