4点押ボタン式クレーン用配線ユニット

配線ユニット

  • クレーン用電磁スイッチと巻上げ本体を接続するための配線ユニットです。
  • 巻上げ本体に取り付けるだけで簡単に接続ができます。
  • 日立独自の保護ワイヤー一体型の操作ケーブルを採用し、操作性、耐久性にすぐれています。
  • 押ボタンは強化プラスチック製の防滴形。
  • 押ボタンケーブルは、ワンタッチコンセントを採用。簡単に接続ができます。

仕様表

本製品は、モートルブロックをクレーンサドルと組み合わせ、手動横行(手押または鎖動トロリ)、電動走行の4点押ボタン式クレーンとして使用する場合の配線ユニットです。

  一速形用 二速形用
形式 4PB-C 4PBH-C 4PBN-C 4PBNH-C
揚程 3m 6m 3m 6m
概略質量 3kg 3.5kg 3.5kg 4kg

クレーン用ケース付き電磁スイッチユニット

  • 日立モートルブロック(電動トロリ付)をクレーンガーダシステムに使用の際の、ガーダ操作(24V)用ケース付き電磁スイッチユニットです。(日立クレーンサドルTLU、TH-56まで適用)。
  • ガーダシステムの任意な場所に取り付け、電源ケーブル、ガーダ用およびトロリ用渡りケーブルを端子台にて接続します。

電磁スイッチユニット

仕様表

形式 GMB-10
電磁スイッチ タイプ HMU-12
操作電圧 24V
電流容量 10A
概略質量 4kg

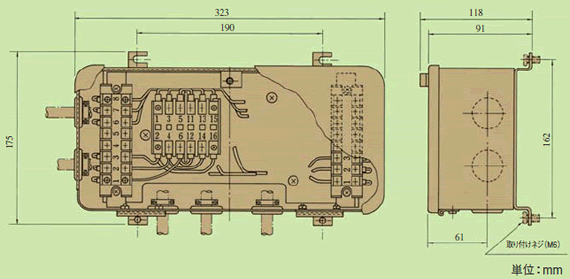

寸法図
