配電盤用計器：角形計器PKシリーズ

PWK電力計(トランデューサ形)・PWVK無効電力計(トランデューサ形)

配電盤用計器：角形計器PKシリーズ：PWK電力計(トランデューサ形)・PWVBK無効電力計(トランデューサ形)

電力計仕様

適用 形名 定格 概略消費VA
電圧側 電流側
単相 PWK-120NC-12 110V、5A 2VA 1VA
220V、5A 3.5VA 1VA
単相3線 PWK-120NC-13 110V、5A 各相2VA 各相1VA
三相 PWK-120NC-33 110V、5A 各相2VA 各相1VA
220V、5A 各相3.5VA 各相1VA
三相4線 PWK-120NC-34 110／√3V、5A 各相2VA  各相1VA
220／√3V、5A 各相2VA 各相1VA
*
三相4線は電圧平衡です。
*
上記定格を超える場合は110V 5A(0.1A、1A)計器にそれぞれ計器用変圧器、変流器を外付してご使用ください。
*
計器の製作限度および最大目盛値に関してはこちらをご覧ください。
*
使用可能電圧範囲110Vは90〜130V。220Vは180〜260V。

無効電力計仕様

適用 形名 定格 概略消費VA
電圧側 電流側
三相(平衡) PWVK-120NC-33 110V、5A 各相2VA 各相1VA
*
無効電力計の目盛はLead□var〜0〜Lag口varとなります。
*
上記定格を超える場合は110V 5A(0.1A、1A)計器にそれぞれ計器用変圧器、変流器を外付してご使用ください。
*
計器の製作限度および最大目盛値に関してはこちらをこ覧ください。
*
使用可能電圧範囲110Vは90〜130V。220Vは180〜260V。

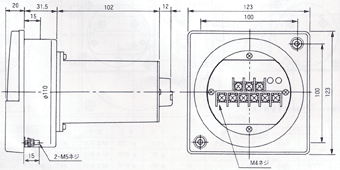

外形寸法図

外形寸法図

  • オプション　端子カバー(kW端子カバー)はこちらを参照ください。

計器固有の最大目盛値の製作可能範囲

形名 定格 製作可能な計器固有の最大目盛値
PWK-12 110V・5A 350〜600W
220V・5A 700〜1200W
PWK-13 110V・5A 600〜1200W
PWK(PWVK)-33 110V・5A 600〜1200W(var)
220V・5A 1200〜2400W(var)
PWK-34 線間 相間
110V 110/√3V 5A 600〜1200W
220V 220/√3V 5A 1200〜2400W

製作限度は計器固有の最大目盛値（計器単体での入力値）が上表の範囲にある場合に製作可能です。
ただしVT・CTを外付けする場合の計器固有の最大目盛値は次式により算出します。

計器固有の最大目盛=最大目盛値/VT比×CT比

三相電力計標準最大目盛値一覧

下表は三相電力計の標準を示しております。三相四線電力計、単相三線電力計、無効電力計も下表に準じます。単相電力計は下表の値に1/2を乗じた値になります。

線間電圧 6600V
(VT6600/110V)		 3300V
(VT3300/110V)		 440V
(VT440/110V)		 220V 110V
変流器 kW kW kW kW kW kW kW kW kW kW kW kW kW kW kW
5／5A 60 50 40 30 25 20 4 ― 3 2 1.5 1.2 1 0.8 0.6
7.5／5A 90 75 60 45 40 30 6 5 4 3 2.5 2 1.5 1.2 1
10／5A 120 100 80 60 50 40 8 7.5 6 4 3 2.5 2 1.5 1.2
15／5A 200 150 120 100 75 60 12 10 8 6 5 4 3 2.5 2
20／5A 240 200 150 120 100 80 15 ― 12 8 6 5 4 3 2.5
25／5A 300 250 200 150 120 100 20 ― 15 10 8 7.5 5 4 3
30／5A 400 300 240 200 150 120 24 ― 20 12 10 8 6 5 4
40／5A 480 400 300 240 200 150 30 ― 24 15 12 10 8 7.5 5
50／5A 600 500 400 300 250 200 40 ― 30 20 15 12 10 8 6
60／5A 750 600 480 400 300 240 48 ― 40 24 ― 20 12 10 8
75／5A 900 750 600 450 400 300 60 50 40 30 25 20 15 12 10
100／5A 1200 1000 800 600 500 400 80 75 60 40 30 25 20 15 12
150／5A 2000 1500 1200 1000 750 600 120 100 80 60 50 40 30 25 20
200／5A 2400 2000 1500 1200 1000 800 150 ― 120 80 60 50 40 30 25
250／5A 3000 2500 2000 1500 1200 1000 200 ― 150 100 80 75 50 40 30
300／5A 4000 3000 2400 2000 1500 1200 240 ― 200 120 100 80 60 50 40
350／5A 4000 ― 3000 2000 ― 1500 300 250 200 150 120 100 75 60 50
400／5A 4800 4000 3000 2400 2000 1500 300 ― 250 150 120 100 80 75 50
450／5A 6000 5000 4000 3000 2500 2000 400 300 250 200 150 120 100 75 60
500／5A 6000 5000 4000 3000 2500 2000 400 ― 300 200 150 120 100 75 60
600／5A 7500 6000 4800 4000 3000 2400 500 ― 400 240 ― 200 120 100 70
750／5A 9000 7500 6000 4500 4000 3000 650 500 400 300 250 200 150 120 100
800／5A 10MW 8000 7500 5000 ― 4000 700 600 500 300 250 200 150 120 100
1000／5A 12MW 10MW 8000 6000 5000 4000 800 750 600 400 300 250 200 150 120
1200／5A 15MW 12MW 10MW 7500 6000 5000 1000 800 750 500 400 300 250 200 150
1500／5A 20MW 15MW 12MW 10MW 7500 6000 1200 1000 800 600 500 400 300 250 200
