配電盤用計器：倍率器

DM-1　1000V以下

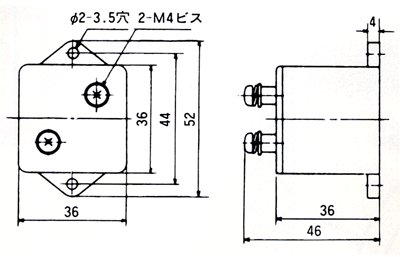

DM-1 寸法図

DM-2　2500V以下

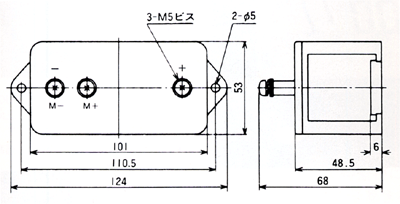

DM-2 寸法図

DM-5、10、15、20、25　5〜25kV

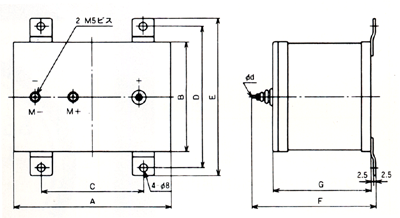

DM-5、10、15、20、251 寸法図

形名 定格 A B C D E F G φd
DM-5 5kV 170 120 110 154 170 140 106 4
DM-10 10kV 220 160 140 194 210 140 106 4
DM-15 15kV 290 210 200 248 264 190 146 5
DM-20 20kV 390 260 300 294 310 220 176 5
DM-25 25kV 500 330 400 356 372 280 236 5
