PSK・PCK交流電流計・電圧計(PSK可動鉄片形・PCK整流形)
普通目盛 | 延長目盛 | 概略消費VA | ||||
---|---|---|---|---|---|---|
最大目盛値 | 2倍 | 3倍 | 4倍 | 5倍 | PSK-120C | PSK-100C、80C |
100mA | 200mA | 300mA | 400mA | 500mA | 1VA | 1VA |
500mA | 1A | 1.5A | 2A | 2.5A | ||
1A | 2A | 3A | 4A | 5A | ||
3A | 6A | 9A | 12A | 15A | ||
5A | 10A | 15A | 20A | 25A | ||
7.5A | 15A | 22.5A | 30A | 37.5A | ||
10A | 20A | 30A | 40A | 50A | ||
15A | 30A | 45A | 60A | 75A | ||
20A | 40A | 60A | 80A | 100A | ||
30A | 60A | 90A | 120A | 150A | ||
5/5A〜5k/5A | 10A〜10kA | 15A〜15kA | 20A〜20kA | 25A〜25kA | 1VA | 1VA |
10k/5A | 20kA | 30kA | 40kA | 50kA | ||
日立標準 | 1倍 | 2倍 |
最大目盛値 | 概略消費VA | 最大 目盛値 |
概略消費電流 | 備考 | |
---|---|---|---|---|---|
PSK-120C | PCK-100C | PCK-80C | |||
50V | 5VA | 3V〜 150V 300V 500V 600V |
1mA | 1mA | 倍率器内付 |
100V | |||||
150V | |||||
300V | |||||
600/150V | 5VA | 750〜1000V 2000V 5000V 10KV 15KV 20KV 25KV |
1mA | 1mA | DM-1 DM-2 DM-5 DM-10 DM-15 DM-20 DM-25 1mA計器に倍率器外付使用 |
4500/150V | |||||
9000/150V | |||||
9000-4500/150V |

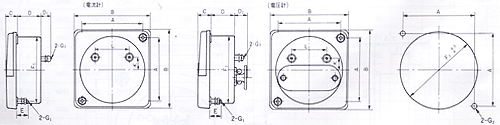

形名 | A | B | C | D | D1 | D2 | E | F1 | F2 | G1 | G2 | G3 | K | L |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PSK-120C | 100 | 123 | 20 | 31.5 | 11 | 16.5 | 15 | φ110 | φ112穴 | M5ネジ | φ7穴 | M4ビス | 24 | 35 |
PSK-100C | 80 | 100 | 16 | 31.5 | 11 | ― | 15 | φ85 | φ87穴 | M4ネジ | φ5.5穴 | M4ビス | 15 | 35 |
PSK-80C | 64 | 80 | 14.5 | 29.5 | 9 | ― | 10 | φ65 | φ67穴 | M3ネジ | φ4穴 | M4ビス | 0 | 35 |
PCK-100C | 80 | 100 | 16 | 21 | 11 | ― | 15 | φ85 | φ87穴 | M4ネジ | φ5.5穴 | M4ビス | 0 | 35 |
PCK-80C | 64 | 80 | 14.5 | 19.5 | 11 | − | 10 | φ65 | φ67穴 | M3ネジ | φ4穴 | M4ビス | 0 | 35 |
