配電盤用計器：角形計器PKシリーズ

PPK力率計(トランデューサ形)・PPBK力率計(平衡回路・トランスデューサ形)

配電盤用計器：角形計器PKシリーズ：PPK力率計(トランデューサ形)・PPBK力率計(平衡回路・トランスデューサ形)

トランデューサ形力率計仕様

適用 形名 定格 概略消費VA
電圧側 電流側
単相 PPK-120NC-12 110V、5A 1VA 1VA
220V、5A 1VA 1VA
三相 PPK-120NC-33 110V、5A 各相 1VA 各相 1VA
220V、5A 各相 1VA 各相 1VA
三相(平衡) PPBK-120NC-33 110V、5A 各相 1VA 各相 1VA
220V、5A 各相 1VA 各相 1VA
*
標準目盛はLead0.5〜1〜Lag0.5です。
*
周波数(50Hzまたは60Hz)をご指定ください。
*
上記定格を超える場合は110V5A(0.1A、1A)計器にそれぞれ計器用変圧器、変流器を外付してご使用ください。
*
許容差の保証は定格電流の1/3以上です。

平衡トランデューサ形力率計仕様

適用 形名 定格 概略消費VA
電圧側 電流側
三相4線
(平衡)		 PPBK-120NC-34 110/√3V、5A 各相 1VA 各相 1VA
220/√3V、5A 各相 1VA 各相 1VA
*
標準目盛はLead0.5〜1〜Lag0.5です。
*
Lead0〜1〜Lag0も製作します。
*
上記定格を超える場合は110V5A(0.1A、1A)計器にそれぞれ計器用変圧器、変流器を外付してご使用ください。
*
使用可能電圧範囲110Vは90〜130V。220Vは180から260V。

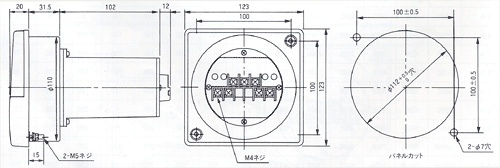

外形寸法図

外形寸法図

  • オプション端子カバー(kW端子カバー)はこちらを参照ください。
