配電盤用計器：広角度計器Lシリーズ

SL交流電流計・電圧計(可動鉄片形)

SL交流電流計・電圧計(可動鉄片形)

交流電流計仕様

形名 普通目盛 延長目盛 概略消費
最大目盛値 2倍 3倍 4倍 5倍 VA
SL-110C 100mA 200mA 300mA 400mA 500mA 3VA
500mA 1A 1.5A 2A 2.5A
1A 2A 3A 4A 5A
3A 6A 9A 12A 15A
5A 10A 15A 20A 25A
7.5A 15A 22.5A 30A 37.5A
10A 20A 30A 40A 50A
15A 30A 45A 60A 75A
20A 40A 60A 80A 100A
30A 60A 90A 120A 150A
5/5A〜
10k/5A		 10A〜20kA 15A〜30kA 20A〜40kA 25A〜50kA
日立標準 1倍
*
30Aを超える場合、または、回路電圧が500Vを超える場合には5A(0.1A、1A)計器に変流器を外付してご使用ください。

交流電圧計仕様

形名 最大目盛値 概略消費VA
SL-110C 50V 8VA
100V
150V
300V
600V
600/150V〜550k/150V
*
600Vを超える場合には、150V計器に計器用変圧器を外付してご使用ください。

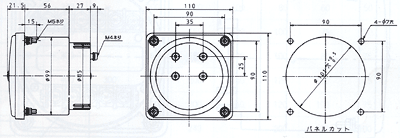

外形寸法図

SL-100C(電流計)

外形寸法図

SL-100C(電圧計)

外形寸法図
オプション端子カバー　SL端子カバー
