配電盤用計器：広角度計器Lシリーズ

PL力率形(不平衡回路・トランスデューサ形)・PBL力率形(平衡回路・トランスデューサ形)

PL力率形(不平衡回路・トランスデューサ形)・PBL力率形(平衡回路・トランスデューサ形)

PL力率形仕様

適用 形名 定格 概略消費VA
電圧側 電流側
単相 PL-110NC-12 110V、5A 0.6VA 0.9VA
220V、5A 1.2VA 0.9VA
三相 PL-110NC-33 110V、5A 各相1.9VA 各相1.1VA
220V、5A 各相4.0VA 各相1.1VA
*
周波数(50Hzまたは60Hz)をご指定ください。
*
標準目盛はLead0.5〜1〜Lag0.5です。
*
上記定格を超える場合は110V、5A(1A)計器にそれぞれ計器用変圧器、変流器を外付してご使用ください。
*
使用可能電圧範囲110Vは90〜130V、220Vは180〜260V。

PBL力率形仕様

適用 形名 定格 概略消費VA
電圧側 電流側
三相 PBL-110NC-33 110V、5A 各相0.6VA 各相0.9VA
220V、5A 各相1.2VA 各相0.9VA
*
標準目盛はLead0.5〜1〜Lag0.5てす。
*
Lead0〜1〜Lag0も製作します。
*
上記定格を超える場合は110V、5A(1A)計器にそれぞれ計器用変圧器、変流器を外付してご使用ください。
*
使用可能電圧範囲　110Vは90〜130V、220VはI80〜260V。

外形寸法図

単相、三相平衡回路用

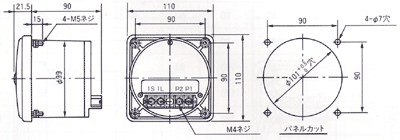

単相、三相平衡回路用外形寸法図

オプション端子カバー　ML5端子カバー

三相不平衡回路用

三相不平衡回路用外形寸法図

オプション端子カバー　ML5、ML6端子カバー
