1.定格及び仕様
集合用ケース及び検出ユニット
区分 |
ケース(電源ユニット含)(1) |
空ユニット |
形式 |
SR-5 |
SR-10 |
U0(ゼロ) |
適用回路数 |
5以下 |
10以下 |
適用回路数が少ない場合に使用する。 |
制御電源電圧(AC、V) |
100(200) |
定格周波数(Hz) |
50/60 |
出力接点構成 |
共通1a |
電源表示 |
有(発光ダイオード緑) |
塗装色 |
マンセルN1.5(黒) |
負担 |
動作前 |
8VA以下 |
動作時 |
9VA以下 |
11AV以下 |
製品質量(kg) |
1.9 |
2.5 |
0.03 |
- 備考
- 従来の集合形漏電リレー専用ケースSG-5、SG-10の仕様は、SR-5、SR-10と同一です。
区分 |
漏電リレーユニット |
形式 |
UG1 |
UG5 |
UG5K(自動復帰) |
定格感度電流(mA) |
100・200・500・1000・2000 |
同左 |
定格不動作電流(mA) |
50・100・250・500・1000 |
同左 |
定格動作時間(秒) |
0.3 |
0.2・0.3・0.5・1・2 |
0.3・0.5・1・2・4 |
定格慣性不動作時間(秒) |
0.1 |
0.1・0.15・0.25・0.5・1 |
0.15・0.25・0.5・1・2 |
出力接点構成 |
ユニット1a |
同左 |
漏電表示方式 |
電気式(発光ダイオード赤) |
同左 |
リセット方式 |
手動押しボタン(黒) |
自動復帰式 |
テスト機構 |
手動押しボタン(赤) |
同左 |
製品質量(kg) |
0.09 |
0.10 |
0.10 |
外形寸法図
(単位:mm)
ケース

形式 |
A |
B |
C |
D |
E |
SR-5 |
206 |
166 |
173(168〜175) |
186 |
40 |
SR-10 |
306 |
266 |
273(268〜275) |
286 |
90 |

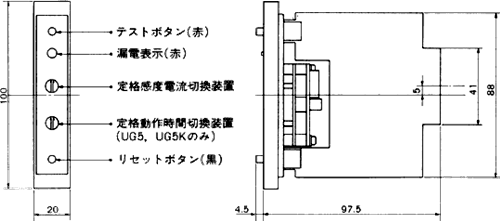

リレーユニット

- * 使用する零相変流器はZR-15〜120またはZ-400B〜2000Bです。
出力接点の定格容量
力率 項目 |
1 |
0.4 |
連続通電電流 |
3A |
定格電流 |
AC100V |
3A |
2A |
AC200V |
3A |
1.5A |
