相数 | 定格容量 (kVA) |
外形寸法(mm) | 据付寸法(mm) | 端子間隔(mm) | 二次 端子図 |
総質量 (kg) |
油量 (l) |

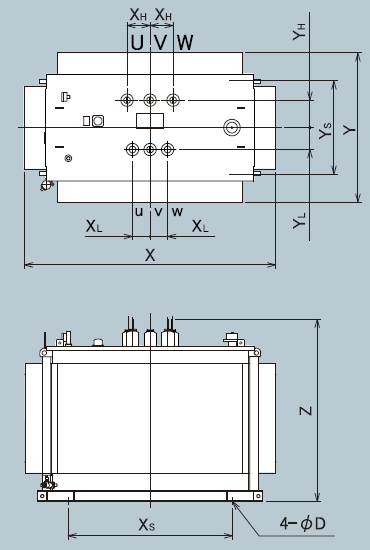

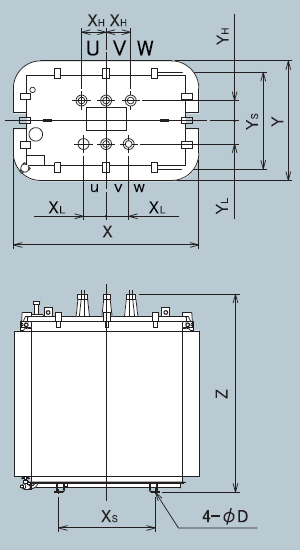

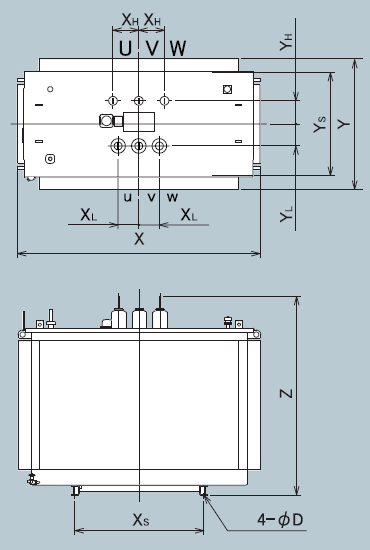

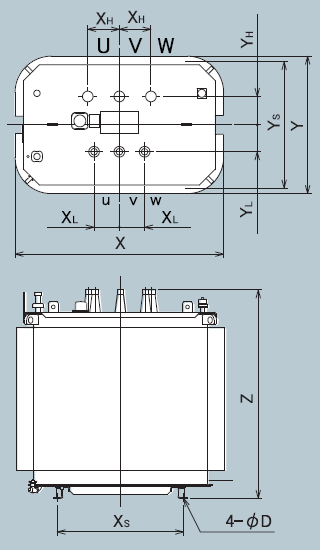

外形図 | 形式 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
X | Y | Z | Xs | Ys | D | XH | XL | YH | YL | |||||||
単相 | 10 | 405 | 495 | 715 | 300 | 350 | 15 | 110 | 90 | - | - | S1 | 180 | 35 | SOU-CA3 | |
20 | 405 | 495 | 715 | 300 | 350 | 15 | 110 | 90 | - | - | S1 | 180 | 35 | SOU-CA3 | ||
30 | 445 | 495 | 825 | 350 | 350 | 15 | 110 | 100 | - | - | S1 | 235 | 50 | SOU-CA3 | ||
50 | 495 | 515 | 935 | 350 | 350 | 15 | 110 | 100 | - | - | S1 | 325 | 70 | SOU-CA3 | ||
75 | 650 | 575 | 1,040 | 450 | 500 | 15 | 280 | 130 | 125 | 120 | S3 | 505 | 120 | SOU-CA3 | ||
100 | 650 | 575 | 1,135 | 450 | 500 | 15 | 280 | 130 | 125 | 120 | S4 | 565 | 140 | SOU-CA3 | ||
150 | 690 | 600 | 1,235 | 500 | 550 | 15 | 280 | 130 | 125 | 120 | S4 | 750 | 160 | SOU-CA3 | ||
200 | 830 | 655 | 1,235 | 550 | 600 | 15 | 280 | 130 | 125 | 120 | S6 | 965 | 225 | SOU-CA3 | ||
300 | 930 | 785 | 1,400 | 600 | 650 | 19 | 280 | 130 | 200 | 170 | S6 | 1,360 | 290 | SOU-CA3 | ||
500 | 1,045 | 900 | 1,540 | 600 | 800 | 19 | 280 | 160 | 200 | 170 | S9 | 1,895 | 390 | SOU-CA3 |
相数 | 定格容量 (kVA) |
外形寸法(mm) | 据付寸法(mm) | 端子間隔(mm) | 二次 端子図 |
総質量 (kg) |
油量 (l) |
外形図 | 形式 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
X | Y | Z | Xs | Ys | D | XH | XL | YH | YL | |||||||
三相 | 20 | 595 | 495 | 825 | 350 | 350 | 15 | 110 | 100 | - | - | S1 | 315 | 70 | SOU-YYCA3 | |
30 | 595 | 495 | 825 | 350 | 350 | 15 | 110 | 100 | - | - | S1 | 315 | 70 | SOU-YYCA3 | ||
50 | 615 | 515 | 845 | 350 | 350 | 15 | 110 | 100 | - | - | S1 | 375 | 80 | SOU-YYCA3 | ||
75 | 710 | 495 | 1,040 | 400 | 400 | 15 | 140 | 90 | 120 | 120 | S2 | 495 | 120 | SOU-YDCA3 | ||
100 | 770 | 550 | 1,130 | 450 | 500 | 15 | 140 | 110 | 125 | 120 | S3 | 660 | 160 | SOU-YDCA3 | ||
150 | 930 | 570 | 1,130 | 500 | 500 | 15 | 140 | 110 | 125 | 120 | S3 | 870 | 190 | SOU-YDCA3 | ||
200 | 980 | 655 | 1,135 | 550 | 550 | 15 | 140 | 130 | 125 | 120 | S4 | 1,015 | 220 | SOU-YDCA3 | ||
300 | 1,150 | 765 | 1,240 | 600 | 600 | 19 | 140 | 130 | 125 | 120 | S4 | 1,395 | 285 | SOU-YDCA3 | ||
500 | 1,320 | 900 | 1,360 | 800 | 800 | 19 | 200 | 130 | 180 | 170 | S5 | 2,080 | 460 | SOU-YDCA3 | ||
750 | 1,765 | 980 | 1,365 | 1,000 | 800 | 24 | 200 | 200 | 180 | 170 | S7 | 2,895 | 655 | SOU-DD5CA3 | ||
1,000 | 1,885 | 1,010 | 1,570 | 1,000 | 800 | 24 | 200 | 200 | 180 | 170 | S10 | 3,685 | 825 | SOU-DD5CA3 | ||
1,500 | 2,090 | 1,175 | 1,630 | 1,200 | 850 | 24 | 200 | 200 | 250 | 200 | S11 | 5,250 | 1,240 | SOU-DD5CA3 | ||
2,000 | 2,305 | 1,375 | 1,665 | 1,500 | 850 | 24 | 200 | 200 | 250 | 200 | S12 | 6,600 | 1,310 | SOU-DD5CA3 |
相数 | 定格容量 (kVA) |
外形寸法(mm) | 据付寸法(mm) | 端子間隔(mm) | 二次 端子図 |
総質量 (kg) |
油量 (l) |
外形図 | 形式 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
X | Y | Z | Xs | Ys | D | XH | XL | YH | YL | |||||||
三相 | 75 | 710 | 495 | 1,040 | 400 | 400 | 15 | 140 | 90 | 120 | 120 | S2 | 490 | 120 | SOU-DYCA4 | |
100 | 770 | 550 | 1,130 | 450 | 500 | 15 | 140 | 90 | 125 | 120 | S2 | 645 | 165 | SOU-DYCA4 | ||
150 | 930 | 570 | 1,130 | 500 | 500 | 15 | 140 | 90 | 125 | 120 | S2 | 880 | 185 | SOU-DYCA4 | ||
200 | 980 | 655 | 1,130 | 550 | 550 | 15 | 140 | 110 | 125 | 120 | S3 | 990 | 220 | SOU-DYCA4 | ||
300 | 1,150 | 765 | 1,230 | 600 | 600 | 19 | 140 | 130 | 125 | 120 | S3 | 1,375 | 295 | SOU-DYCA4 | ||
500 | 1,320 | 900 | 1,360 | 800 | 800 | 19 | 200 | 130 | 180 | 170 | S5 | 2,055 | 465 | SOU-DYCA4 | ||
750 | 1,765 | 980 | 1,345 | 1,000 | 800 | 24 | 200 | 130 | 180 | 170 | S5 | 2,910 | 645 | SOU-DY5CA4 | ||
1,000 | 1,885 | 1,010 | 1,570 | 1,000 | 800 | 24 | 200 | 130 | 180 | 170 | S5 | 3,670 | 830 | SOU-DY5CA4 | ||
1,500 | 2,030 | 1,175 | 1,620 | 1,200 | 850 | 24 | 200 | 160 | 250 | 200 | S8 | 4,950 | 1,200 | SOU-DY5CA3 | ||
2,000 | 2,265 | 1,275 | 1,665 | 1,500 | 850 | 24 | 200 | 160 | 250 | 200 | S10 | 5,850 | 1,310 | SOU-DY5CA3 |
相数 | 定格容量 (kVA) |
外形寸法(mm) | 据付寸法(mm) | 端子間隔(mm) | 一次・二次 端子図 |
総質量 (kg) |
油量 (l) |
外形図 | 形式 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
X | Y | Z | Xs | Ys | D | XH | XL | YH | YL | |||||||
三相 | 300 | 1,150 | 765 | 1,230 | 600 | 600 | 19 | 160 | 140 | 140 | 145 | - | 1,535 | 285 | SOU-YDCA9 | |
500 | 1,320 | 900 | 1,320 | 800 | 800 | 19 | 200 | 160 | 180 | 170 | - | 2,290 | 460 | SOU-YDCA9 | ||
750 | 1,765 | 980 | 1,415 | 1,000 | 800 | 24 | 200 | 160 | 180 | 170 | - | 3,205 | 650 | SOU-DD5CA9 | ||
1,000 | 1,885 | 1,010 | 1,570 | 1,000 | 800 | 24 | 200 | 160 | 180 | 170 | - | 4,020 | 840 | SOU-DD5CA9 | ||
1,500 | 2,090 | 1,175 | 1,620 | 1,200 | 800 | 24 | 200 | 160 | 250 | 200 | - | 5,775 | 1,240 | SOU-DD5CA9 | ||
2,000 | 2,305 | 1,375 | 1,665 | 1,500 | 800 | 24 | 200 | 160 | 250 | 200 | - | 7,260 | 1,310 | SOU-DD5CA9 |
