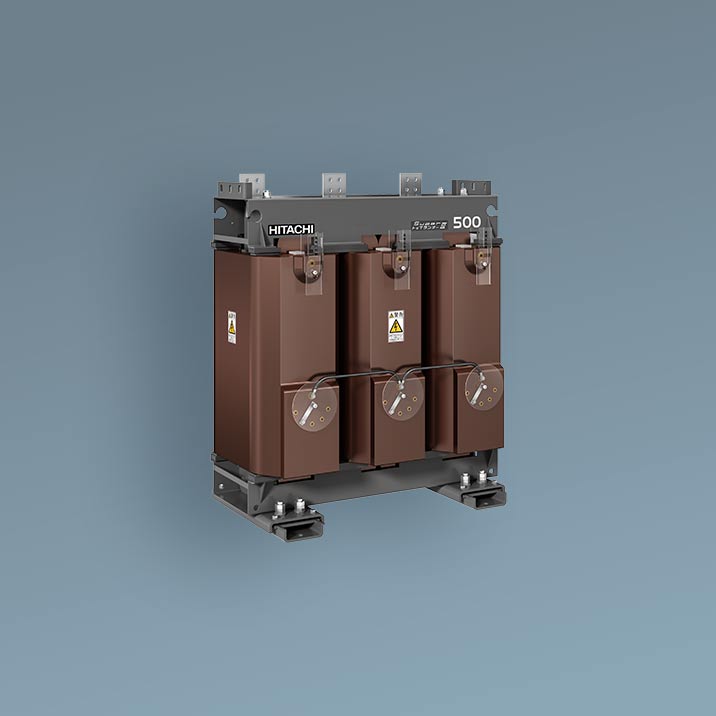

変圧器 モールド変圧器
難燃性、省保守を追求したモールド変圧器では、超高効率のSuperアモルファスZeroシリーズを筆頭に、サイズや機種の豊富なバリエーションを取り揃えています。安全性と省エネ性能を兼ね備えたモールド変圧器は、さまざまな設置環境に対応し、効率的で信頼性の高い電力供給を提供します。
特に、オフィスビルや病院などの屋内施設に最適です。
概要
設置場所に合わせて最適な変圧器をお選びいただけます。
設置条件に制約を受ける施設
-
高層ビル
-
ホテル
-
キュービクル収納など
静かさが要求される施設
-
住宅街
-
ホテル
-
オフィス
-
病院など
火災防止が最重要視される施設
-
地下街
-
高層ビル
-
病院
-
ホテル
-
駅など
特に高信頼性が望まれる施設・電力を多く消費する施設
-
発電所
-
上下水道施設
-
ガス施設
-
地下鉄
-
工場
-
倉庫など
適用条件
| 設置場所 | 屋内用(ただし、屋外用キュービクル収納可能) | ||||
|---|---|---|---|---|---|
| 絶縁の種類 | F種絶縁 <耐熱クラス：F> | ||||
| 巻線の温度上昇限度 | 95℃ <95K> | ||||
| 標準絶縁強度 | 公称電圧 | 6kV級(6A号) | 3kV級(3A号) | 400V級 | 200V級以下 |
| 交流試験電圧 | 22kV <AC22kV> | 16kV <AC16kV> | 4kV <AC4kV> | 2kV <AC2kV> | |
| 衝撃試験電圧 | 60kV <LI 60kV> | 45kv <LI 45kV> | ― | ― | |
- 上記以外のB種,H種絶縁の機種も製作いたしますのでご照会ください。
- < >：JEC-2200
モールド変圧器の屋外使用について
屋外キュービクルに収納すると、屋外でも使用できます。
ただし、屋外キュービクル内にモールド変圧器を収納する場合は次の点に注意してください。
-
暴風雨時でも吸気口、排気口などから侵入した雨水が変圧器にかからない構造としてください
-
直射日光がモールドコイルに当たらぬようにガラスまたはアクリル板などで直射日光をさえぎってください
-
夏期にはキュービクル内の温度が上昇しますので、換気を十分に行い、変圧器の周囲温度は40℃以下になるよう配慮してください
