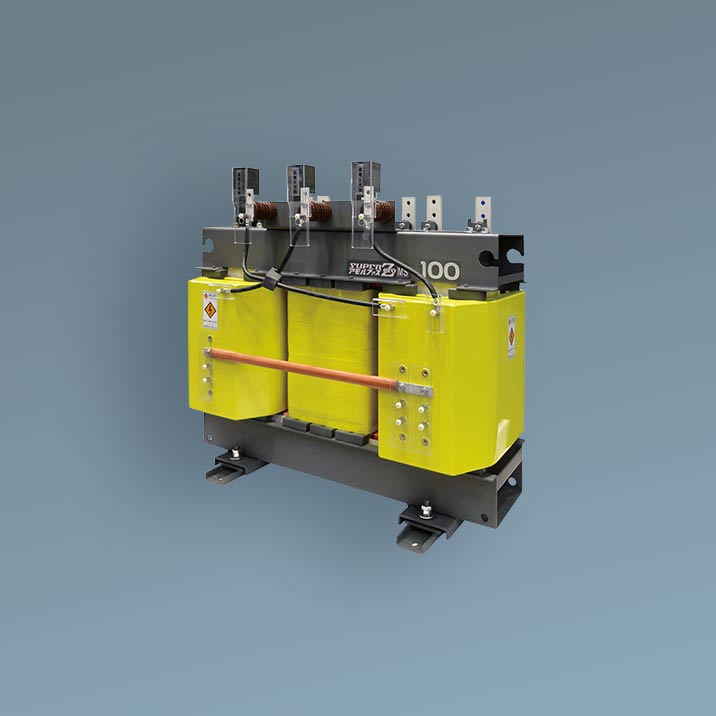

変圧器 スコット結線モールド変圧器

スコット結線変圧器の二次側は位相の90度異なった2つの単相回路が得られます。
2つの単相負担が等しいとき一次側は平衡三相電流となるため、 電源側の三相発電機に悪影響を与えることなく、ビル・工場などの非常用電源として使用されます。

目次

使用電圧と接続方法

単三専用×2回路です。使用する電圧と接続方法は下図の通りです。

標準寸法

50Hz

  • 一次電圧 210V
  • ニ次電圧 210-105V×2回路
容量
(kVA)		 外形寸法(mm) 据付寸法(mm) 総質量
(kg)		 外形図 形式
X Y ZH ZL Xs Ys D
20 510 360 510 510 290 320 15 150 N3 MRI-TCR9
30 525 380 570 590 300 340 15 205 MRI-TCR9
50 595 390 690 720 340 340 15 310 MRI-TCR9
  • 一次電圧 6600V
  • 二次電圧 210-105V×2回路
容量
(kVA)		 外形寸法(mm) 据付寸法(mm) 総質量
(kg)		 外形図 形式
X Y ZH ZL Xs Ys D
75 900 535 810 790 520 360 15X23 600 N4 MRI-TCR9
100 900 535 810 790 520 360 15X23 620 MRI-TCR9
150 960 550 900 925 535 445 15X23 785 MRI-TCR9
200 1,030 555 990 1,010 800 490 15X23 990 MRI-TCR9

60Hz

  • 一次電圧 210V
  • ニ次電圧 210-105V×2回路
容量
(kVA)		 外形寸法(mm) 据付寸法(mm) 総質量
(kg)		 外形図 形式
X Y ZH ZL Xs Ys D
20 510 340 510 510 290 300 15 135 N3 MRI-TCR9
30 520 360 570 590 300 320 15 185 MRI-TCR9
50 595 370 690 720 340 320 15 280 MRI-TCR9
  • 一次電圧 6600V
  • 二次電圧 210-105V×2回路
容量
(kVA)		 外形寸法(mm) 据付寸法(mm) 総質量
(kg)		 外形図 形式
X Y ZH ZL Xs Ys D
75 900 535 810 790 520 360 15X23 600 N4 MRI-TCR9
100 900 535 810 790 520 360 15X23 620 MRI-TCR9
150 960 550 900 925 535 445 15X23 785 MRI-TCR9
200 1,030 555 990 1,010 800 490 15X23 990 MRI-TCR9
