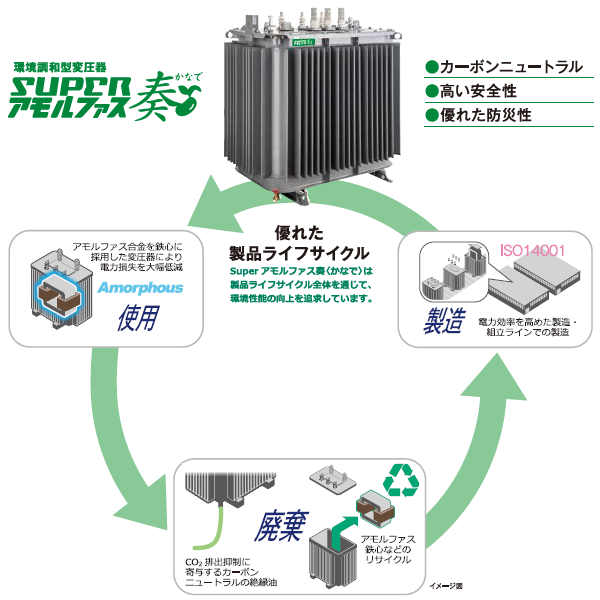

環境調和型変圧器 Superアモルファス奏（かなで）

より良い社会、大切な地球の未来のため、さらには持続可能な開発目標（SDGs）の達成に向けて、私たちはこれからも環境・省エネに貢献する可能性を追求します。

Superアモルファス奏の絶縁油には、自然界の微生物によって分解される性質(生分解性)を持つ大豆油が使用されています。そのため、災害などで漏油が発生しても、土壌や河川、海洋への汚染の懸念が少なく、一般的な変圧器で使用される鉱油に比べて、高い安全性を有しています。

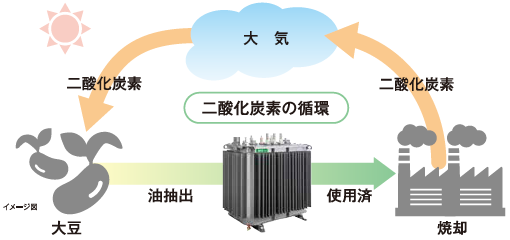

また、大豆油の焼却や処理により二酸化炭素を排出しますが、原料となる大豆が成長過程の光合成で二酸化炭素を吸収しているため、ライフサイクルの中で排出と吸収を相殺すること(カーボンニュートラル)ができ、環境負荷の低減に貢献します。

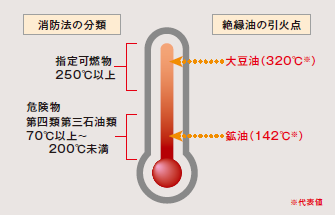

大豆油は引火点が320℃と従来の鉱油に比べ高く、消防法の分類では指定可燃物であり、危険物ではありません。
そのため、保管時の条件が緩和される場合があります。
また、Superアモルファス奏には、FM Global社^※1が制定する認証規格や、UL^※2認証に対応した防災性に優れた大豆油を採用しています。

1. FM Global社：米国保険会社
2. UL：Underwriters Laboratories (米国試験機関)

Superアモルファス奏は、電気室や盤内の設置スペースの有効活用にも貢献します。

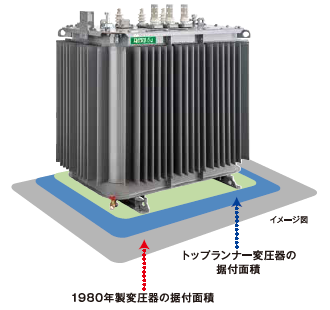

高温でも使用可能な大豆油と耐熱紙を適切に組み合わせたセミハイブリッド絶縁により、変圧器の耐熱クラスを引き上げることで、従来のトップランナー変圧器と比べて据付面積を最大で18％縮小化^※しました。またリプレイス対象となる高経年変圧器との比較では据付面積を31%もの縮小化^※を実現しています。

• 当社比、三相1000kVA/50Hzの場合

工場やビルなどの幅広い分野で使用されている配電用変圧器は、経済産業省より特定機器に指定され、省エネルギー化への対応が求められています。

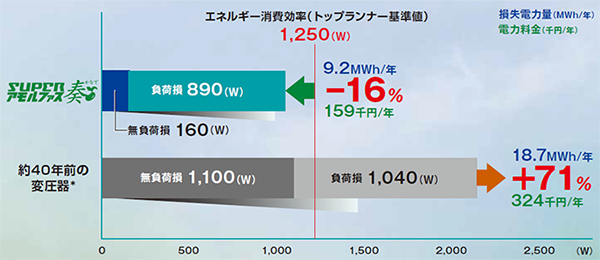

Superアモルファス奏は、鉄心にアモルファス合金を採用しているため、無負荷損を低減することができ、2026年度から始まるトップランナー変圧器の第三次判断基準を達成しています。

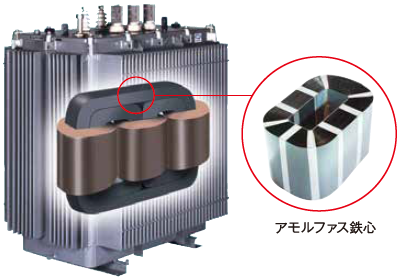

通常の金属や合金では、原子が規則的に配列した結晶構造を持っているのに対し、アモルファス合金はランダムな原子配列の構造を持っています。変圧器の鉄心に使った場合には、ヒステリシス損^※1と渦電流損^※2が極めて少なくなり、電力変換のロスを抑えることができます。

1. ヒステリシス損＝鉄心内の磁束が変化することで分子相互間に発生する摩擦損のこと。
2. 渦電流損＝磁束の変化で鉄心内に発生する電流の抵抗損失のこと。
