環境性能の向上を追求してきた次世代変圧器「Superアモルファス奏(かなで)シリーズ」に、
アモルファス変圧器で国内最大級容量の配電特高変圧器を新たにラインアップ。
特別高圧「アモルファス奏(かなで)」の内部は鮮やかなグリーンの油で満たされています。
万一の災害により漏油が発生した場合にも、生分解性を有しており土壌や河川への汚染リスクを軽減します。
また、通常の鉱油に比べて大豆油は引火点が高く、防火への信頼性が向上。都市型への適用にも適しています。
省エネルギー化への対応が求められている配電用変圧器。

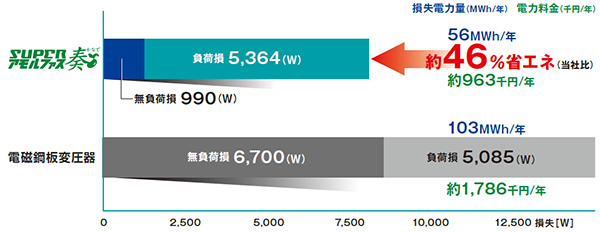

電磁鋼板の変圧器に比べ、無負荷損を低減。大幅な省エネ化に挑戦しています。
計算例：電気料金(千円/年)＝(無負荷損(W)＋負荷損(W)×(等価負荷率)2)/1, 000×365(日)×24(h)×単位電力量料金(17.3円/kWh)/1,000
| 相数 | 一次電圧 (kV) |
二次電圧 (V) |
定格容量 (kVA) |
周波数 (Hz) |
結線 | 適用規格 |
|---|---|---|---|---|---|---|
| 三相 | F23000-R22000- F21000-F20000 |
6600 | 3000,5000 | 50 または 60 |
 |
JEC-2200-2014 IEC60076-14 準用 |
| 相数 | 結線 | 定格容量 (kVA) |
周波数 (Hz) |
無負荷損 (W) |
負荷損 (W) |
全損失 (W) |
効率 (％) |
短絡インピーダンス (％) |
|---|---|---|---|---|---|---|---|---|
| 三相 | |
3000 | 50 | 750 | 23,000 | 23,750 | 99.21 | 7.0 |
| 60 | 700 | 22,000 | 22,700 | 99.24 | 8.0 | |||
| 5000 | 50 | 990 | 32,700 | 33,690 | 99.33 | 8.5 | ||
| 60 | 990 | 32,300 | 33,290 | 99.33 | 10.0 |
| 相数 | 定格容量 (kVA) |
周波数 (Hz) |
外形寸法(mm) | 総質量 (kg) |
油量 (ℓ) |
外形図 | ||
|---|---|---|---|---|---|---|---|---|
| X | Y | Z | ||||||
| 三相 | 3000 | 50 | 3,445 | 2,655 | 2,595 | 9,960 | 2,420 | K17 |
| 60 | 3,445 | 2,655 | 2,595 | 9,940 | 2,440 | |||
| 5000 | 50 | 4,515 | 3,120 | 2,850 | 16,500 | 4,000 | K18 | |
| 60 | 4,515 | 3,120 | 2,850 | 17,000 | 4,000 | |||
