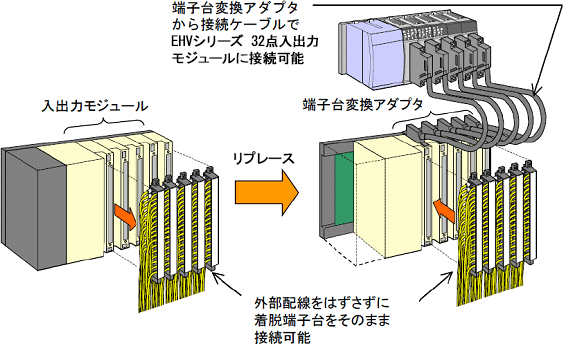

HシリーズからEHVシリーズへのリプレース時、既設の16・32点モジュール着脱端子台から配線を外さずに、そのまま接続できる端子台変換アダプタです。
配線工数の大幅な短縮と、配線ミスのリスク低減が可能です。
リプレース対象のHシリーズ型式に合わせて
の型式を選定してください。
また、リプレース前後の仕様を十分に確認してください。
| 端子台変換アダプタ | Hシリーズ型式 (リプレース対象) |
EHVシリーズ モジュール型式 |
接続ケーブル 型式 |
|
|---|---|---|---|---|
| 品名 | 型式 | |||
| 32点DC24V入力用 | XDC24BRP | XDC24BH | EH-XD32(*3) | 両端コネクタタイプ(*1) EH-CBMR5WA(0.5m) EH-CBM01WA(1m) EH-CBM02WA(2m) EH-CBM03WA(3m) EH-CBM05WA(5m) EH-CBM10WA(10m) EH-CBM20WA(20m) |
| XHS24BH | ||||
| 32点DC24V入力用 (8点/コモン、コモン間絶縁) |
XDC24BRP2 | XDC24BH | ||
| 16点DC24V入力用 | XDC24ARP | XDC24AH | ||
| 32点DC48V入力用 | XDC48BRP | XDC48BH | ||
| 16点AC100V入力用 | XAC10ARP | XAC10AH | ||
| XAC10A2H | ||||
| 32点AC100V 入力用 | XAC10BRP | XAC10BH | ||
| XAC10B2H | ||||
| 16点AC200V入力用 | XAC20ARP | XAC20AH | ||
| 32点AC200V入力用 | XAC20BRP | XAC20BH | ||
| 16点トランジスタ出力用 | YT48ARP | YTR48AH | H-YT32(*3) | |
| YTS48AH | EH-YTP32(*3) | |||
| 32点トランジスタ出力用 | YT48BRP | YTR48BH | H-YT32 | |
| YTS48BH | EH-YTP32 | |||
| 16点トランジスタ出力用 | YTR48ARP2 | YTR48AH | H-YT32(*3) | |
| 32点トランジスタ出力用 | YTR48BRP2 | YTR48BH | ||
| 16点トランジスタ出力用 | YTS48ARP2 | YTS48AH | ||
| 32点トランジスタ出力用 | YTS48BRP2 | YTS48BH | ||
| 16点リレー出力用 | YRY20ARP | YRY20AH | EH-YT32(*3) | |
| 32点リレー出力用 | YRY20BRP | YRY20BH | ||
| 16点SSR出力用 | YSR20ARP | YSR20AH | ||
| 32点SSR出力用 | YSR20BRP | YSR20BH | ||
| 16点独立接点リレー出力用 | YDR20ARP | YDR20AH | ||
| アナログ入出力用 | XYAGRP | XAGV08H | EH-AX8V EH-AXH8M |
片端バラ線タイプ(*2) EH-CBMR5A(0.5m) EH-CBM01A(1m) EH-CBM02A(2m) EH-CBM03A(3m) EH-CBM05A(5m) EH-CBM10A(10m) EH-CBM20A(20m) |
| XAGV121H | ||||
| XAGV122H | ||||
| XAGV12H | EH-AX8H EH-AXH8M |
|||
| XAGC08H | EH-AX8I EH-AXH8M |
|||
| XAGC12H | ||||
| YAGV08H | EH-AY4V EH-AYH8M |
|||
| YAGV121H | ||||
| YAGV122H | ||||
| YAGV12H | EH-AY4H | |||
| YAGC08H | EH-AYH8M | |||
| YAGC12H | ||||
| エンドカバー | CV-ERP | 左端に実装される端子台変換アダプタの保護カバー | ||
