プログラマブルコントローラ：Hシリーズ⇒EHVシリーズリプレース支援機器：EM/H-200系シリーズ互換32点入出力モジュール

EH-150/EHV用

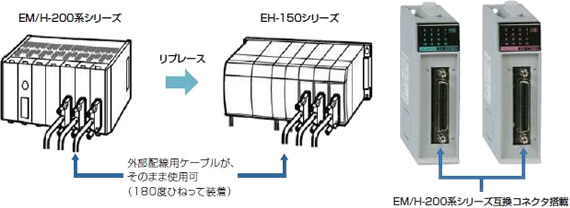

EM/H-200系シリーズ用32点入出力モジュールとコネクタ互換なので、
EM系(EM/EM-II)シリーズ、H-200系(H-200/250/252)シリーズからのリプレースの際、
32点入出力モジュールに対する外部配線用ケーブルをそのまま継続して使用できます。

EM/H-200系シリーズ互換32点入出力モジュール

32点入力モジュール仕様

項目		PIM-DM、PIH-DM (リプレース対象)	EH-XD32H	(参考)
項目		PIM-DM、PIH-DM (リプレース対象)	EH-XD32H	EH-XD32	EH-XDL32	EH-XD32E	EH-XDL32E
適用シリーズ		EM/EM-II、 H-200/250/252	EH-150
入力仕様		DC入力
入力電圧		24 V DC
許容入力電圧範囲		21.6～26.0V DC		19.2～30.0V DC		20.4～28.8 V DC
入力インピーダンス		約 5.1 kΩ	約 5.9 kΩ	約 5.6 kΩ
入力電流(24V DC)		約 4.7mA	約 4.1mA	約 4.3mA
動作電圧	ON電圧	19 V以上		15 V以上
動作電圧	OFF電圧	7 V以下		5 V以下
入力遅れ	OFF→ON	4 ms以下		1ms以下	16 ms以下	1ms以下	16 ms以下
入力遅れ	ON→OFF	4 ms以下		1ms以下	16 ms以下	1ms以下	16 ms以下
入力点数/モジュール		32点/モジュール
入力点数/コモン		32点/コモン(コモン端子は4 *1)				8点/コモン (コモン端子は2つずつ)
極性		コモン端子 +		なし
絶縁方式		フォトカプラ絶縁
入力表示		LED表示(赤色)	LED表示(緑色) *2
外部接続		コネクタ(50ピン)		コネクタ(40ピン)		バネ式欧州端子台(着脱式)
内部消費電流(5V DC)		約20mA	約60mA

*1: コモン端子同士は内部で接続してあります。
*2: LED表示は16点ずつ、切換スイッチにより表示グループを切り替えます。

32点出力モジュール仕様

項目		POM-TM、POH-TM (リプレース対象)	EH-YT32H	(参考)
項目		POM-TM、POH-TM (リプレース対象)	EH-YT32H	EH-YT32	EH-YTP32	EH-YT32E	EH-YTP32E
適用シリーズ		EM/EM-II、 H-200/250/252	EH-150
出力仕様		トランジスタ出力
トランジスタ出力極性		シンク		シンク	ソース	シンク	ソース
定格負荷電圧		5～27 V DC		12/24 V DC(+10 %、-15 %)
最小開閉電流		1mA
漏れ電流		0.05mA以下		0.1mA以下
最大出力飽和電圧		1 V以下
最大負荷電流	1回路	0.1A		0.2 A
最大負荷電流	1コモン	0.8 A		4.0 A *1		1.0 A
出力応答時間	OFF→ON	1ms以下		0.3 ms以下
出力応答時間	ON→OFF	1ms以下
出力点数/モジュール		32点/モジュール
出力点数/コモン		8点/コモン		32点/コモン		8点/コモン
サージ除去回路		ダイオード(S端子接続時)
短絡保護		なし		短絡保護機能付
ヒューズ *2		1.5A/1コモン	2 A/1コモン	10 A/1コモン
絶縁方式		フォトカプラ絶縁
出力表示		LED表示(赤色)	LED表示(緑色) *3
外部接続		コネクタ(50ピン)		コネクタ(40ピン)		バネ式欧州端子台(着脱式)
内部消費電流(5V DC)		約70mA	約90mA
外部供給電源 *4		5～27 V DC		12/24 V DC(+10 %、-15 %)
I/O割付		Y32

*1: コモン端子4本総計電流。
コネクタのコモン端子それぞれについて、コモン端子1個に流すコモン電流は3A以下としてください。
*2: ヒューズが溶断した場合は、モジュールを修理する必要があります。
尚、ユーザによるヒューズ交換はできません。
*3: LED表示は16点ずつであり、切換スイッチにより表示を切り換えます。
また、LED表示は、リフレッシュ処理で更新します。
*4: S端子に、外部よりDC電源を供給する必要があります。
