H-200/250/252

H-252B/252C

32点モジュール

Q. H-300/700/2000/302/702/1002/2002/4010用キーSWでも使える?

残念ながらH-300/700/2000/302/702/1002/2002/4010用キーSW(つまみの部分が黒色)は、3ポジション(RUN/REMOTE/STOP)用に作られているため、H-200/250/252B/252Cには使用できません。ご注意下さい。

ちなみにH-200/250/252B/252C用キーSW(つまみの部分が灰色)は
H-300/700/2000/302/702/1002/2002/4010でも使えます。
(H-200/250/252B/252C用キーSWは万能キーになっています)

Q. 「実装されているモジュールとプログラマから見たI/O番号が合わない」トラブルに関して

このトラブルの原因は、以下の2点が考えられます。
 (1)未使用スロットに「空き16点」を割り付けていない
 (2)バイパスリレーを実装したスロットに「空き16点」を割り付けていない

バイパスリレー若しくは未実装スロットに「空き16点」のI/O割付をダミーで入れないと、
CPUでは隣のスロット以降が繰り上がり、I/O番号がずれて認識してしまいます。
下図の例を参考にバイパスリレー若しくは未実装スロットには
必ず「空き16点」のI/O割付をして下さい。

H-200/250/252B/252C 実装例とI/O割付例

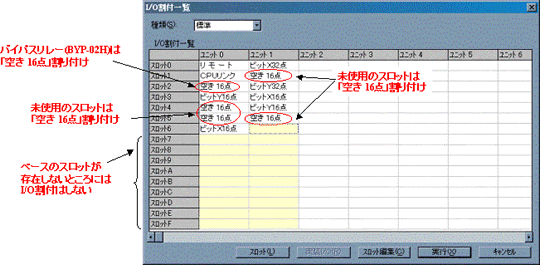

説明図:H-200/250/252B/252C 実装例とI/O割付例

上図の例のI/O割付
(1)基本・増設ベース部

基本・増設ベース部

(2)リモート子局部

リモート子局部

*1
ベースのスロットが存在しないところに「空き16点」のダミーI/O割付をすると以降のスロットが繰り下がり、I/O番号がずれて認識してしまいますので、こちらもご注意下さい。
*2
H-200/250/252B/252Cでは、LADDER EDITOR for Windows®の機能である「実装I/O割付」では、実装I/O割り付け情報を読み取れないので、必ず手作業でI/O割り付け情報を入力して下さい。

Q. H-200/250/252B/252CにPOM-TM、PIM-DMを使った場合

H-200/250/252B/252C用の32点入出力モジュールの型式はPOH-TM、PIH-DMです。
(POM-TM、PIM-DMはEM用の32点入出力モジュールです。)
H-200/250/252B/252CにPOM-TM、PIM-DMを使った場合、下記のような現象が発生しますのでプログラムにご注意ください。

現象

32点入出力モジュールが割り付けられたワードの上位/下位が逆転する。

[例]
0スロット目にPOM-TMを実装し、回路上でY0をONするとモジュールのY8がONする。 同様に

回路   モジュール出力
Y0 をON Y8 がON

Y7 をON Y15 がON
Y8 をON Y0 がON

Y15 をON Y7 がON
Y16 をON Y24 がON

Y23 をON Y31 がON
Y24 をON Y16 がON

Y31 をON Y23 がON

というようにワードの上位/下位が逆転する。

原因と対策

Hシリーズ用POH-TM、PIH-DMとEM用POM-TM、PIM-DMとの内部回路が異なる関係で上記現象が発生します。これを回避する為には、

  1. H-200/250/252B/252C用のPOH-TM、PIH-DMに交換頂く
  2. POM-TM、PIM-DMに割り付けたI/Oを内部エリアに代入し、SWAP命令を用いてワードの上位/下位を反転させて扱う。

といった方法で対処願います。

Q. 32点I/Oモジュール用ケーブル(CBM-xx)布線表

型式 仕様
CBM-02 L=2m ・片端コネクタ付・AWG#28
CBM-05 L=5m ・片端コネクタ付・AWG#28
CBM-10 L=10m ・片端コネクタ付・AWG#28

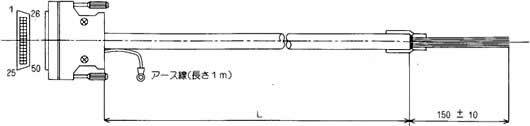

寸法図

コネクタ
ピンNo.
絶縁体色 ドット(色)
1 ■■■ (黒)
2 ■■■ (赤)
3 ■■■ (黒)
4 ■■■ (赤)
5 ■■■ (黒)
6 ■■ (赤)
7 ■■ (黒)
8 ■■ (赤)
9 ■■ (黒)
10 ■■ (赤)
11 ■■ (黒)
12 ■■ (赤)
13 ■■ (黒)
14 ■■ (赤)
15 ■■ (黒)
16 ■ (赤)
17 ■ (黒)
18 ■ (赤)
19 ■ (黒)
20 ■ (赤)
21 ■ (黒)
22 ■ (赤)
23 ■ (黒)
24 ■ (赤)
25 ■ (黒)
コネクタ
ピンNo.
絶縁体色 ドット(色)
26 ■■連続■■ (赤)
27 ■■連続■■ (黒)
28 ■■連続■■ (赤)
29 ■■連続■■ (黒)
30 ■■連続■■ (赤)
31 ■■連続■■ (黒)
32 ■■連続■■ (赤)
33 ■■連続■■ (黒)
34 ■■連続■■ (赤)
35 ■■連続■■ (黒)
36 ■■■■ (赤)
37 ■■■■ (黒)
38 ■■■■ (赤)
39 ■■■■ (黒)
40 ■■■■ (赤)
41 ■■■■ (黒)
42 ■■■■ (赤)
43 ■■■■ (黒)
44 ■■■■ (赤)
45 ■■■■ (黒)
46 ■■■ (赤)
47 ■■■ (黒)
48 ■■■ (赤)
49 ■■■ (黒)
50 ■■■ (赤)
