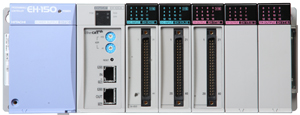

プログラマブルコントローラ：EHV+/MICRO-EHV+シリーズ対応EtherCATスレーブコントローラ

EHV+

特長

EtherCATプロトコルに対応: Ethernetベースの高速ネットワークEtherCATに対応しています。
最大入出力1,408点: カプラタイプなのでユーザが任意の構成を構築することができます。また、デジタル入出力1,408点、アナログ入出力176量まで対応していることにより大規模制御システムにも適用することができます。
EH-150シリーズのI/Oモジュール資産を継承: 電源、ベース、I/Oモジュール(一部は除く)はEH-150シリーズの製品をそのまま使用可能です。
高速応答、高信頼性: 通信周期は最速200μsまで対応。また、通信異常発生時に出力データを保持することができます。
EHV+シリーズ、MICRO-EHV+シリーズとの簡単接続: EtherCATマスタ機能をサポートしているEHV+シリーズCPUモジュール、MICRO-EHV+シリーズ基本ユニットと組み合わせることで、配線、コンフィグレーション等の作業を大きく低減します。

項目		仕様
通信仕様	通信プロトコル	EtherCAT専用プロトコル
	変調方式	ベースバンド
	伝送速度	100Mbps
	物理層	100BASE-TX (IEEE802.3)
	コネクタ	RJ45 (IN、OUT)
	トポロジ	デイジーチェーン
	通信ケーブル	カテゴリ5以上、STPケーブル
	通信距離	ノード(スレーブ)間距離100m以内
	通信周期	200μs以上*1
	ノードアドレス範囲	1～99：ノードアドレススイッチによる設定 1～65535：EtherCATマスタによる設定
	プロセスデータ	固定PDOマッピング
	メールボックス	サポート
	同期モード	Free Runモード(非同期)
	出力ホールド機能	サポート(マスタより設定)
機能仕様	使用可能ベース	EH-BS3A/5A/6A/8A/11A/8R
	実装モジュール数	最大22台/スレーブ1台当たり
	入出力点数	デジタル入出力1408点、アナログ入出力176ch.
	増設可能段数	1段
	リフレッシュ時間	500μs固定
	自己診断	WDTチェック
	エラー表示	LED
	消費電流	350mA
