EH-150/EH-150 EHV用
EH-DBW
| 項目 | 仕様 | ||||
|---|---|---|---|---|---|
| 標準モード | ユニワイヤ互換モード | ||||
| I/O点数 | 最大 入力512点／出力512点 (入出力点数の組合せは9種類) |
最大 128点あるいは最大256点 (入出力点数の組合せは計14種類) |
|||
| ターミナル接続ポート | 1ポート、着脱可能端子台 | ||||
| 実装位置・実装台数 | 実装位置：基本/増設ベースの任意のスロットに実装可、 実装台数：制限なし |
||||
| 接続ターミナル台数 | 総延長1km以下：最大128台／1親局 総延長2km以下：最大64台／1親局 総延長3km以下：最大32台／1親局 |
最大64台／1親局当り | |||
| 伝送方式 | 全2重トータルフレーム・サイクリック方式 | ビット同期双方向時分割多重伝送方式 | |||

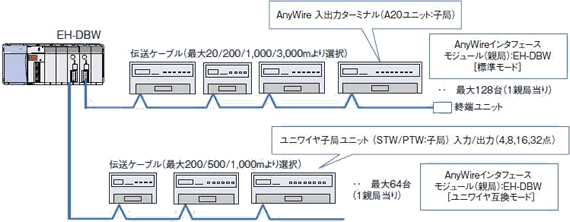

| 接続形態 | バス形式(マルチドロップ方式、T分岐方式、ツリー分岐方式) | ||||
| 伝送手順 | 専用プロトコル | ユニワイヤプロトコル | |||
| 誤り制御 | 2重照合方式 | ||||
| 伝送距離(選択) | 総延長 50m／200m／1km／3km | 総延長 200m／500m／1km | |||
| リフレッシュ サイクルタイム (1サイクルタイム値 入力64点/ 出力64点時) |
50 m | 約0.7ms | 200 m | 約5.1ms | |
| 200 m | 約2.7 ms | 500 m | 約10.2 ms | ||
| 1 km | 約10.9 ms | 1 km | 約20.5 ms | ||
| 3 km | 約40.7 ms | ||||
| 消費電流 | 5V DC 約 400mA(ベース側から供給) | ||||
| 外部電源 (伝送ライン) |
電圧 | 24 V DC +15、-10% リップル0.5 VP-P以下 | |||
| 電流 | 電流 約200mA (ターミナル最大接続時。負荷電流は含まず) | ||||
| その他 | 伝送線D−G間、D−24 V間の短絡検知、短絡保護、伝送線の断線検知 EH-DBWに供給される24 V DC電圧が20V DC以下で伝送停止 |
||||
