プログラマブルコントローラ：仕様：コンパクトI/Oリンクモジュール

EH-150/EH-150 EHV用

最大2,048点のI/Oリンクシステムが可能

HシリーズリモートI/O MINI(親局：REM-MMH、子局：REM-LMH)
H-200/250/252B/252Cシリーズツイストペアリンク(REM-LH2)
H-200/250/252B/252Cシリーズツイストペアリモート(RIOH-TL)
と互換

写真：コンパクトI/Oリンクモジュール(EH-TRLLE)
コンパクトI/Oリンクモジュール
(EH-TRLLE)

特長

経済性

モジュールそのものが経済的なだけでなく、安価なツイストペアケーブルが使用でき、配線を含めたシステム価格が低減できます。

従来機種との互換性(既設ケーブルが流用可)

従来機種のHシリーズのリモートI/O MINIモジュール(親局：REM-MMH,子局：REM-LMH)、H-200/250/252B/252Cシリーズのツイストペアリンクモジュール(子局：REM-LH2)やツイストペアリモートモジュール(子局：RIOH-TL)と通信互換性があり、既設のケーブルが流用できるためケーブルの再配線工事が不要で、EH-150へのリプレースが容易です。

大規模リンクシステム

リンク点数が64チャネル(2,048点、最大子局接続台数12台/系統)まで使用でき、大規模I/Oリンクシステムを構築できます。I/OリンクシステムではCPUリンク機能だけでなくリモートI/O機能も備えているため、コンパクトリモート子局モジュール(EH-TRMLE)を同じ系統に混在接続できます。

部分的・段階的リプレースが可能

従来機種との混在が可能なため、リンク系統のユニット単位にリプレースするなど、部分的なあるいは段階的なリプレースが可能です。

*注意　設定によってはユーザプログラムの変更が必要となります。

高速応答・高信頼性

リフレッシュ時間は約10msと高速です。(高速モード(HS：ON)設定、リンク点数64チャネル転送時)また従来から実績のある反転二連送チェックにより、異常な通信データは破棄されるため、信頼性の高いリンクシステムが構築できます。ホールド機能エラー発生に伴う通信異常時に他局からの受信データをホールドする機能があり、プロセス制御に適用できます。

ケーブルの入手性・取扱いの容易性

ツイストペアケーブルのため入手しやすく、末端処理などの取扱いも容易です。

システム構成例

EH-150のシステム構成例

システム構成図:EH-150のシステム構成例

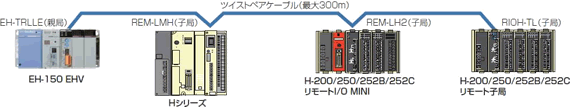

HシリーズリモートI/O MINIのシステム構成例1

システム構成図:HシリーズリモートI/O MINIのシステム構成例1

低速モード(HS：OFF)の設定で混在使用できます。

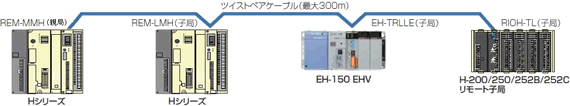

HシリーズリモートI/O MINIのシステム構成例2

システム構成図:HシリーズリモートI/O MINIのシステム構成例2

低速モード(HS：OFF)の設定で混在使用できます。

仕様

型式項目		EH-TRLLE
機能仕様	使用可能CPU	EH-CPU104A/208A/316A/516/548、EHV-CPU16/32/64/128
	実装可能台数	EHV-CPU16/32/64/128：MAX8台/CPU1台当り(LINK割付時) EH-CPU104A/208A/316A/516/548：MAX2台/CPU1台当り(LINK割付時)*1
	子局接続台数	最大12台/系統(REM-MMH/LMH/LH2と接続可)
	リンク点数*2	64チャネル(2,048点)/系統(I/O割付：「LINK」)
	リフレッシュ時間*3	約10ms/64チャネル(12台,HS:ON時)、約22ms/64チャネル(12台,HS:OFF時)
	自己診断	SRAMチェック、WDTチェック、ループバックチェック
	縮退運転	可能(子局ダウン時に正常な親局/子局だけでリンク動作を継続可)*4
	I/O割付	「LINK」「Y8W」「X4Y4W」「X8W」*1
	消費電流	約270mA
伝送仕様	伝送速度	768kbps
	伝送方式	半二重シリアル伝送、フレーム同期
	絶縁・変調方式	トランス絶縁、バイポーラパルス変調方式
	伝送エラーチェック	反転二連送、タイムアウト
	エラー表示	LED、特殊内部出力
伝送路	接続形態	マルチドロップ方式
	ケーブル長	局間：150m(0.3mm²ケーブル使用時)/300m(0.5mm²ケーブル使用時) 総延長：150m(0.3mm²ケーブル使用時)/300m(0.5mm²ケーブル使用時)
	異常局処理	バイパス方式
	ケーブル*5	一括シールド付ツイストペア線推奨品(既設品)：CO-SPEV-SB(A)-1P-0.3SQ/CO-EX-SX-1P-0.75SQ(日立電線製) 推奨品(新規)：CO-SPEV-SB(A)-1P-0.3SQLF/CO-SPEV-SB(A)-1P-0.5SQLF(日立電線製)
	適用コネクタ (プラグ)	BL3.5/6F(ワイドミュラー製)製品添付

*1: EH-CPU104A/208Aでは「LINK」のI/O割付は使用出来ません。「Y8W」「X4Y4W」「X8W」I/O割付を使用してください。
*2: I/Oリンクシステムではリンク点数をチャネル数で表します。1チャネルは2ワード(32点分)となります。
*3: リフレッシュ時間はリンクモジュール間の伝送データリフレッシュ時間です。
*4: 終端設定したステーションの電源をOFFにしても、他のステーション間の通信動作を継続させる場合には、内蔵終端抵抗を使用せず、終端抵抗を外付けしてください。
*5: ケーブルは推奨品を使用してください。推奨品でないケーブルを使用する場合はコンパクトリンクのマニュアルを参照し、ケーブルを選定してください。
