プログラマブルコントローラ：仕様：コンパクトリモートモジュール

EH-150/EH-150 EHV用

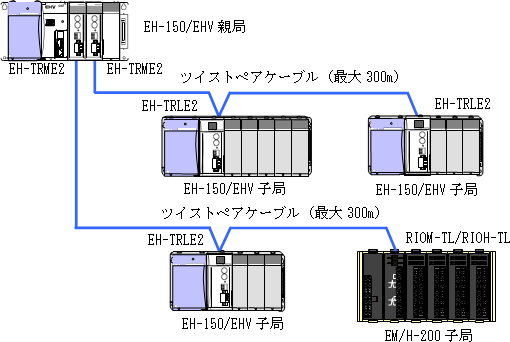

安価なツイストペアケーブルで、最大2,048点の入出力リモートシステムを実現できます。
従来機種との混在が可能なので、部分的なリプレースも可能です。

写真：コンパクトリモートモジュール親局モジュール(EH-TRME2) 　写真：コンパクトリモートモジュール子局モジュール(EH-TRLE2)
親局モジュール　　子局モジュール
(EH-TRME2)　　　　(EH-TRLE2)

特長

経済性: 安価なツイストペアケーブルが使用でき、配線を含めたシステム価格が低減できます。
入手・取扱いの容易性: ツイストペアケーブルのため入手しやすく、末端処理などの取り扱いも容易です。

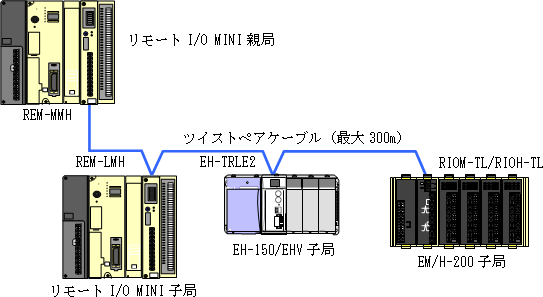

従来機種との互換性: 従来機種 HシリーズのリモートI/O MINIモジュール(親局：REM-MMH、子局：REM-LMH)、H-200/250/252B/252C(親局：RIOH-TM、子局：RIOH-TL)、EM/EM-II(親局：RIOM-TM、子局：RIOM-TL)と通信互換性があり、既設のケーブルが使用できるので、EH-150/EHVへのリプレースが容易です。

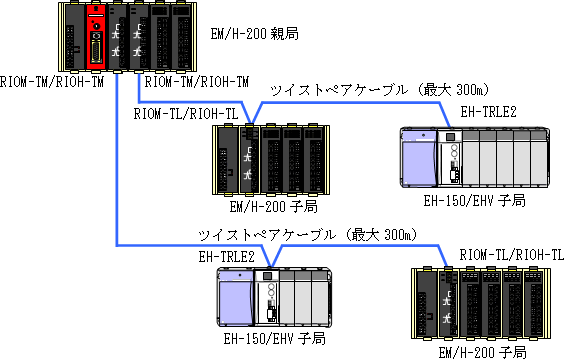

部分的・段階的リプレース対応: 親局/子局とも従来機種との混在が可能なため、部分的なあるいは段階的なリプレースが可能です。
入出力保持機能: 子局には出力保持機能、親局にはリモート子局からの入力保持機能があり、プロセス制御に適用できます。
通信プログラムや特別なコンフィギュレーションは不要: I/O割付を行うだけで、特別な通信プログラムやコンフィギュレーションは不要です。
応答性: 制御点数に応じてリフレッシュ時間が決まるため、小点数時は応答時間が改善されます。

項目	仕様
使用可能CPU	EH-CPU104A/208A/316A/516/548、EHV-CPU16/32/64/128
実装可能台数(親局)	MAX 4台/CPU 1台当り(｢REMOTE2｣、｢REMOTE(RMM)｣割付時)
子局接続台数	MAX 4台/親局1台当り(｢X4Y4W｣割付時)
	MAX 8台/親局1台当り(｢REMOTE2｣｢Y8W｣｢X8W｣割付時)
	MAX 12台/親局1台当り(｢REMOTE(RMM)｣割付時)
入出力点数	128点/親局(｢Y8W｣｢X4Y4W｣｢X8W｣割付時)
	1,024点/親局(｢REMOTE2｣割付時)
	2,048点/親局(｢REMOTE(RMM)｣割付時)
リフレッシュ時間	46ms/2,048点(HS: ON時)、94ms/2,048点(HS: OFF時)
自己診断	SRAMチェック、WDTチェック、ループバックチェック
縮退運転*1	可能(子局ダウン時に正常な親局/子局だけでリモート動作を継続可能)
I/O割付*2	｢REMOTE(RMM)｣｢REMOTE2｣｢Y8W｣｢X4Y4W｣｢X8W｣、子局：割付なし
子局ベース実装可能モジュール*3	8点/16点/32点/64点入出力モジュール (I/O割付：｢X16｣｢X32｣｢X64｣｢Y16｣｢Y32｣｢Y64｣)
	ダミーモジュール(I/O割付：｢空き16｣)
	アナログ入出力モジュール(I/O割付：｢X4W｣｢X8W｣｢Y4W｣｢Y8W｣など)
消費電流	EH-TRME2：約200mA、EH-TRLE2：約200mA


接続形態		マルチドロップ方式
ケーブル長*4		局間： 150m(0.3mm²ケーブル使用時)/300m(0.5mm²、0.75mm²ケーブル使用時)
ケーブル長*4		総延長： 150m(0.3mm²ケーブル使用時)/300m(0.5mm²、0.75mm²ケーブル使用時)
異常局処理		子局：バイパス方式
ケーブル種別		一括シールド付ツイストペア線
推奨ケーブル (日立電線製)	既設	0.3mm²ケーブル：CO-SPEV-SB(A)-1P-0.3SQ (終端抵抗100Ω)
	既設	0.75mm²ケーブル：CO-EV-SX-1P-0.75SQ(終端抵抗150Ω)
	新規	0.3mm²ケーブル：CO-SPEV-SB(A)-1P-0.3SQ LF(終端抵抗100Ω)
	新規	0.5mm²ケーブル：CO-SPEV-SB(A)-1P-0.5SQ LF(終端抵抗100Ω)
適用コネクタ(プラグ)		BL3.5/6F (ワイドミュラー製)　製品添付
