DeviceNet マスタモジュール/スレーブコントローラ

特長

(1)“簡単”コンフィグレーション

①基本的なコンフィグレーションパターンを用意。自動で入出力データのマッピングが可能。

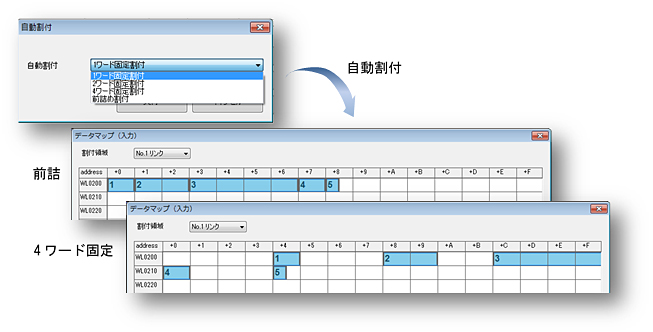

“簡単”コンフィグレーション

②モジュール前面のプッシュスイッチ押下のみでコンフィグレーションを行うことが可能(コンフィグレータ不要)。決められたルールに基づきコンフィグレーションされます。

(2)EH-RMDコンフィグレーションファイルインポート可能

EH-RMDコンフィグレーションファイル(.netファイル)をインポートし、EH-RMD2コンフィグレーションファイル(.devx)として使用可能。
注) EH-RMD2コンフィグレータでEH-RMDのコンフィグレーションは不可。

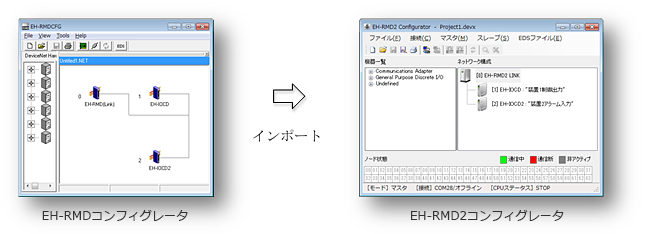

EH-RMDコンフィグレーションファイルインポート可能

(3)ノード状態表示

スレーブノードの状態をアイコン表示により一目で確認することが可能。

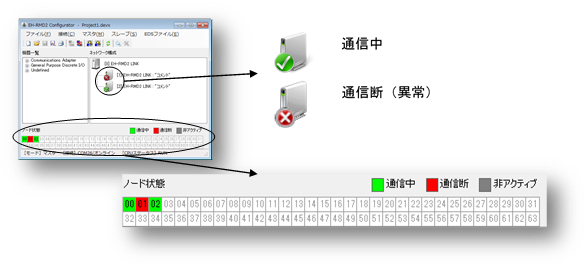

ノード状態表示

(4)デバッグモード搭載

CPUモジュール停止時にスレーブモジュールとのデータ入出力が可能。プログラミングツール(Control Editor / Ladder Editor)から値を読み書きして、配線チェック等が簡単に行えます。

(5)日本語表示対応

表示言語は、日本語と英語を選択可能。

(6)REMOTE(RMM)に対応

REMOTE(RMM)に対応することで、リモートモード時に最大2048点の入出力が可能。

仕様

型式
項目
EH-RMD2(マスタ)・EH-IOCD2(スレーブ)



通信プロトコル DeviceNet™リリース2.0準拠
サポートコネクション ①Polling I/Oコネクション
②Bit Strobe I/Oコネクション
③Cyclic I/Oコネクション
④Change of State I/Oコネクション
⑤Explicit Message I/Oコネクション
同時コネクション数 1 / ノード
ノードアドレス範囲 0〜63
最大入出力サイズ 入力4,096点/256ワード、出力4,096点/256ワード(LINKモード時)
入出力計1,024点/64ワード(REMOTE2 モード時)
入出力計2,048点/128ワード(REMOTE(RMM)モード時)
コネクタ DeviceNet™専用オープンプラグコネクタ
トポロジ マルチドロップ接続、T分岐を使用したマルチ分岐接続
通信ケーブル DeviceNet™専用ケーブル
伝送距離、速度
通信速度 最大長 各支線長 総支線長
太いケーブル 細いケーブル
500kbps
250kbps
125kbps
100m以下
250m以下
500m以下
100m以下
100m以下
100m以下
6m以下
6m以下
6m以下
39m以下
78m以下
156m以下
最大接続スレーブ台数 63台
終端抵抗 非内蔵



使用可能CPU EH-CPU316A / 516 / 548, EHV-CPU16 / 32 / 64 / 128※4
EH-CPU548RP, EHV-CPU128RP※4
EHV-CPU1025 / EHV-CPU1102※1
I/O割付 LINK
REMOTE2
REMOTE(RMM)
実装可能台数 EH-CPU316A LINK :2台/CPUモジュール1台あたり
EH-CPU5** LINK
REMOTE2
:2台/CPUモジュール1台あたり
:4台/CPUモジュール1台あたり
EHV-CPU***※4 LINK
REMOTE2
REMOTE(RMM)
:8台/CPUモジュール1台あたり
:4台/CPUモジュール1台あたり
:4台/CPUモジュール1台あたり
スレーブモード
ソフトウェアリセット
自己診断 WDTチェック、システムメモリチェック
消費電流 300mA
規格対応 CE
コンフィグレーションソフトウェア EH-RMD2 CONFIGURATOR※2
コンフィグレーションソフトウェア接続ポート EH-RMD2 正面USBポート(タイプB)
*1
EHV-CPU1025 / EHV-CPU1102は、I/O割付がLINKのみサポートとなります。
*2
EH-RMD2 CONFIGURATORはダウンロードライブラリから無償でダウンロードできます。
*3
通信用ケーブル、及びケーブル用圧着端子は下記のものを推奨いたします。
昭和電線製 TDN18-**G トランクケーブル(太いケーブル)
TDN24-**G ドロップケーブル(細いケーブル)
(上記**は、m数を示します。但し、購入できる長さは10/30/50/100/300/500mです)
ニチフ製 トランクケーブル用圧着端子 TME TC-2-11(電源線)
TME TC-1.25-11(通信線)
ドロップケーブル用圧着端子 TME TC-0.5(電源線/通信線共用)
圧着工具 NH-32
*4
EHV-CPU***でREMOTE(RMM)モードのExplicitメッセージ送受信を行う場合には、ROM Ver.*136以上のCPUが必要となります。

本製品に関する商標または登録商標について

  • DeviceNet™は、Open DeviceNet Vendor Association,Inc.の商標です。
