写真：FL-netインタフェースモジュール

特長

国内標準の産業用オープンネットワークFL-netに対応
「FL-net（エフ･エル･ネット）」とは、日本電機工業会（JEMA）が推進する、Ethernetベース（UDP/IP
使用）のコントローラ/マシンレベルのマルチベンダFAネットワークで、オープンPLCネットワーク
（OPCN）です。
本モジュールはデバイスレベルにも対応したプロトコルVer.3に準拠しています。これによりマルチ
ベンダ環境での他社PLCとのデータ交換に加え、ネットワークのフラット化が実現可能です。
EH-FLN2と機能、性能互換
EH-FLN2互換品として動作致します。これによりCPUモジュール側で再設定することなく置き換える
ことができます。
通信速度100Mbps対応
通信速度100Mbpsに対応致しました。これにより高速なネットワークを構築することができます。
  • * 本製品は、EHVシリーズ及びCPUモジュール型式EH-CPU516/548との組み合わせでご使用ください。

システム構成

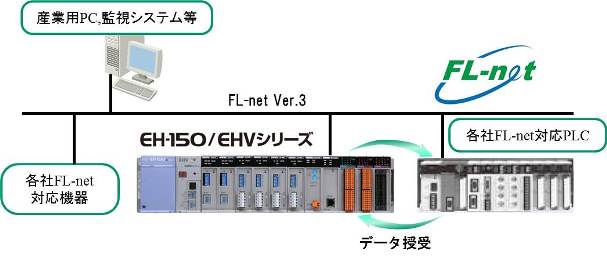

システム構成図

仕様

型式
項目		 EH-FLN3
通
信
仕
様		 通信プロトコル FL-net Ver.3.01クラス1 *1
信号伝送速度 10M/100Mbps 自動切替
伝送方式 ベースバンド
電気的インタフェース IEEE802.3準拠 (CSMA/CD準拠)
伝送プロトコル UDP/IP FAリンクプロトコル
接続ケーブル 10/100BASE-T (UTPカテゴリ5)
最大セグメント長 100m
最大ノード数 254台
機
能
仕
様		 サポートCPUモジュール EH-CPU516, EH-CPU548
EHV-CPU16, EHV-CPU32, EHV-CPU64, EHV-CPU128
実装台数 2台/基本ベース *2
I/O割付 EH-CPU516/548 CPUリンク
EHV-CPU16/32/64/128 LINK(FL)
サイクリック伝送 EH-CPU516/548 領域1：8kビット（WLエリアを使用します。）
領域2：8kワード（WRエリアを使用します。）
EHV-CPU16/32/64/128 領域1：8kビット（WLエリアを使用します。）
領域2：8kワード（WR,WM,WNエリアを使用します。）
メッセージ伝送 各種メッセージの送受信が可能です。
(1) ワードブロックリード/ライト
(2) ネットワークパラメータリード/ライト
(3) ログデータリード/クリア
(4) プロファイルリード
(5) 透過型メッセージ
自己診断 システムROM/RAMチェック、ウォッチドッグタイマチェック
内部消費電流 (DC 5V) 0.35A
*1
FL-netの仕様概要等詳細は日本電機工業会（JEMA）のWebサイトをご覧ください。
*2
基本ベース0〜7スロットのみ
