EH-150/EH-150 EHV用
EH-AX44 ：12ビット電流4〜20mA 4チャンネル、電圧0〜10V 4チャンネル
EH-AX8V ：12ビット電圧0〜10V 8チャンネル
EH-AX8H ：12ビット電圧−10〜10V 8チャンネル
EH-AX8I ：12ビット電流4〜20mA 8チャンネル
EH-AX8IO ：12ビット電流0〜22mA 8チャンネル
EH-AXH8M：14ビット電流0〜22mA/4〜22mA、電圧−10〜10V/ 0〜10V 8チャンネル
型式 項目 |

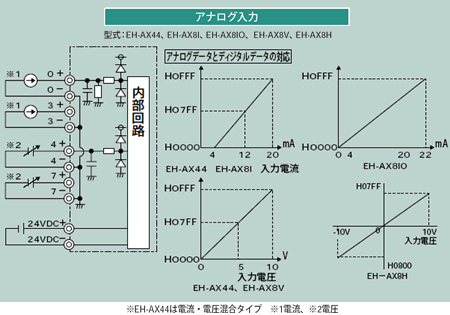

EH-AX44 | EH-AX8V | EH-AX8H | EH-AX8I | EH-AX8IO | |
|---|---|---|---|---|---|---|
| 入出力機種 | アナログ入力 | |||||
| 電圧・電流範囲 | 4〜20mA(0〜3ch) DC0〜10V(4〜7ch)*1 |
DC 0〜10V | DC -10〜10V | 4〜20mA | 0〜22mA | |
| 分解能 | 12ビット | |||||
| 変換時間 | 5ms以下 | |||||
| 統合精度 | ±1%以下(フルスケール値の) | |||||
| 入力インピーダンス | 電流 | 約100Ω | ― | ― | 約100Ω | |
| 電圧 | 約100kΩ | ― | ||||
| 絶縁 | チャンネル・内部回路 | フォトカプラ絶縁 | ||||
| チャンネル相互間 | 非絶縁 | |||||
| チャンネル数 | 電流 | 4チャンネル/モジュール (0〜3チャンネル)*1 |
― | ― | 8チャンネル/モジュール | |
| 電圧 | 4チャンネル/モジュール (4〜7チャンネル)*1 |
8チャンネル/モジュール | ― | |||
| 外部接続 | 着脱式端子台(M3) | |||||
| 内部消費電流(5VDC) | 約100mA | |||||
| 外部供給電源 | 24VDC(+20%、-15%)約0.15A(電源投入時約0.4A) | |||||
| 外部配線 | 2芯シールド線(20m以下) | |||||
型式 項目 |

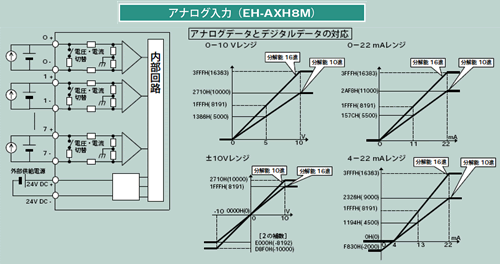

EH-AXH8M | |
|---|---|---|
| 入出力機種 | アナログ入力 | |
| 電圧・電流範囲 (スイッチにより切替可能) |
電圧 | 0 〜 10V DC／-10 〜 10V DC |
| 電流 | 0 〜 22mA／4 〜 22mA | |
| 分解能 (スイッチにより切替可能) |
電圧 | 1 mV または 1/16384 (14 ビット) |
| 電流 | 0.002mA または 1/16384 (14 ビット) | |
| 変換時間 | 8.9 ms ／ 8チャンネル | |
| 総合精度 | 電圧 | ±0.5% 以下 (フルスケール値の) |
| 電流 | ±0.8 % 以下 (フルスケール値の) | |
| 直線性誤差 | ±0.1 % 以下 (フルスケール値の) | |
| 入力フィルタ (スイッチにより切替可能) |
有効 | 約90 mS (ステップ入力後90%到達時間) |
| 無効 | 18 mS 以下(ステップ入力後90%到達時間) | |
| 入力インピーダンス | 電圧 | 差動 200 kΩ |
| 電流 | 249 Ω | |
| 絶縁 | チャンネル−内部回路間 | フォトカプラ絶縁 |
| チャンネル相互間 | 非絶縁 | |
| 入力チャンネル数 | 差動電圧8入力または、電流8入力(4入力単位で混在可) | |
| 外部接続 | 着脱式端子台(M3) | |
| 内部消費電流(5V DC) | 最大 70mA | |
| 外部供給電源 | 24V DC (+20 %、-15%) 約0.04 A (電源投入時 約0.3A) | |
| 外部配線 | 2 芯シールド線 (20 m 以下) | |
