8点/16点出力モジュール(端子台)
EH-YT8 :8点トランジスタ出力 シンク
EH-YTP8 :8点トランジスタ出力 ソース
EH-YT16 :16点トランジスタ出力 シンク
EH-YTP16:16点トランジスタ出力 ソース
EH-YTP16S:16点トランジスタ出力 ソース(短絡保護付き)
EH-YR12 :12点リレー出力
EH-YR16 :16点リレー出力
EH-YR16D :2コモン16点リレー出力
EH-YR8B :8点独立リレー出力
EH-YS16 :16点トライアック出力
32点出力モジュール(コネクタ)
EH-YT32 :32点トランジスタ出力 シンク
EH-YTP32:32点トランジスタ出力 ソース
64点出力モジュール(コネクタ)
EH-YT64 :64点DCトランジスタ出力 シンク
EH-YTP64:64点DCトランジスタ出力 ソース
32点出力モジュール(ヨーロピアン端子台)
EH-YT32E :32点DCトランジスタ出力 シンク
EH-YTP32E:32点DCトランジスタ出力 ソース
型式 項目 |
EH-YT8 | EH-YT16 | EH-YT32 | EH-YT32E | EH-YT64 | |
---|---|---|---|---|---|---|
出力仕様 | トランジスタ出力(シンクタイプ) | |||||
点数/モジュール | 8点 | 16点 | 32点 | 64点 | ||
コモン数 | 8点/1コモン (コモン端子は1) |
16点/1コモン (コモン端子は1) |
32点/1コモン (コモン端子は4)*2 |
8点/1コモン (コモン端子は4) |
32点/1コモン (コモン端子は4)*2 |
|
絶縁方式 | フォトカプラ絶縁 | |||||
定格負荷電圧 | DC12/24V | |||||
最小開閉電流 | 1mA | |||||
漏れ電流 | 0.1mA以下 | |||||
最大負荷電流 | 1回路 | 0.5A | 0.2A | 0.2A | 0.1A | |
1コモン | 2.4A | 4A | 6.4A | 1A | 3.2A | |
出力応答時間 | OFF→ON | 0.3mS以下 | ||||
ON→OFF | 1mS以下 | |||||
表示出力 | LED表示 | LED表示(緑色)*3 | ||||
外部接続 | 着脱式端子台(M3) | コネクタ*4 | バネ式 ヨーロピアン端子台 |
コネクタ*4 | ||
サージ除去回路 | ダイオード | |||||
ヒューズ*1 | 4A/1コモン | 8A/1コモン | 10A/1コモン | 5A/1コモン | ||
短絡保護 | − | − | 短絡保護機能付き | |||
外部供給電源 (お客様にて用意) |
DC12/24V(+10%、-15%) [S端子給電用] | |||||
最大30mA | 最大100mA | |||||
内部消費電流(5VDC) | 約30mA | 約50mA | 約90mA | 約90mA | 約120mA |
はんだタイプ | 圧着タイプ | 圧接タイプ |
---|---|---|
ソケット:FCN-361J040-AU カバー:FCN-360C040-E |
ハウジング:FCN-363J040 コンタクト:FCN-363J-AU カバー:FCN-360C040-E |
FCN-367J040-AU/F |
型式:EH-YT8、EH-YT16、EH-YT32、EH-YT32E、EH-YT64

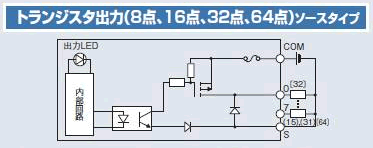

型式 項目 |
EH-YTP8 | EH-YTP16 | EH-YTP16S | EH-YTP32 | EH-YTP32E | EH-YTP64 | |
---|---|---|---|---|---|---|---|
出力仕様 | トランジスタ出力(ソースタイプ) | ||||||
点数/モジュール | 8点 | 16点 | 32点 | 64点 | |||
コモン数 | 8点/1コモン (コモン端子は1) |
16点/1コモン (コモン端子は1) |
32点/1コモン (コモン端子は4)*2 |
8点/1コモン (コモン端子は4) |
32点/1コモン (コモン端子は4)*2 |
||
絶縁方式 | フォトカプラ絶縁 | ||||||
定格負荷電圧 | DC12/24V | ||||||
最小開閉電流 | 1mA | ||||||
漏れ電流 | 0.1mA以下 | ||||||
最大負荷電流 | 1回路 | 0.5A | 0.8A | 0.2A | 0.2A | 0.1A | |
1コモン | 2.4A | 4A | 5A | 4A | 1A | 3.2A | |
出力応答時間 | OFF→ON | 0.3ms以下 | |||||
ON→OFF | 1ms以下 | ||||||
表示出力 | LED表示(緑色) | LED表示(緑色)*3 | |||||
外部接続 | 着脱式端子台(M3) | コネクタ*4 | バネ式 ヨーロピアン端子台 |
コネクタ*4 | |||
サージ除去回路 | ダイオード | ||||||
ヒューズ*1 | 4A/1コモン | 8A/1コモン | なし | 10A/1コモン | 5A/1コモン | ||
短絡保護 | − | 短絡保護機能付き | |||||
外部供給電源 (お客様にて用意) |
DC12/24V(+10%、-15%) [S端子給電用] | ||||||
最大30mA | 最大100mA | ||||||
内部消費電流(5VDC) | 約30mA | 約50mA | 約90mA | 約120mA |
はんだタイプ | 圧着タイプ | 圧接タイプ |
---|---|---|
ソケット:FCN-361J040-AU カバー:FCN-360C040-E |
ハウジング:FCN-363J040 コンタクト:FCN-363J-AU カバー:FCN-360C040-E |
FCN-367J040-AU/F |
型式:EH-YTP8、EH-YTP16、EH-YTP32、EH-YTP32E、EH-YTP64
型式 項目 |
EH-YR16 | EH-YR16D | EH-YR12 | EH-YR8B | ||
---|---|---|---|---|---|---|
出力仕様 | リレー出力 | 独立リレー出力 | ||||
点数/モジュール | 16点 | 12点 | 8点 | |||
コモン数 | 16点/1コモン*1 | 8点/1コモン*2 | 12点/1コモン*1 | 8点(各点独立) | ||
絶縁方式 | フォトカプラ絶縁 | |||||
定格負荷電圧 | AC100/240V DC24V | |||||
最小開閉電流 | 1mA(DC5V)*3 | |||||
最大負荷電流 | 1回路 | 2A | ||||
1コモン | 8A*4 | 4A*4 | 5A | 2A(独立接点) | ||
出力応答時間 | OFF→ON | 10ms以下 | ||||
ON→OFF | 10ms以下 | |||||
表示出力 | LED表示 | |||||
外部接続 | 着脱式端子台(M3) | |||||
サージ除去回路 | なし*5 | バリスタ内蔵 | ||||
外部電源 (お客様にて用意) |
― | DC24V(+10%、-15%) (約70mA) |
― | |||
内部消費電流(5VDC) | 約430mA | 約40mA | 約220mA |
EH-YR16/YR16Dディレーティング図
型式:EH-YR16
型式:EH-YR8B
型式:EH-YR16D(端子配列のみ)
EH-YS16ディレーティング図
型式:EH-YS16
型式 項目 |
EH-YS16 | |
---|---|---|
出力仕様 | トライアック出力 | |
点数/モジュール | 16点 | |
コモン数 | 1*1 | |
絶縁方式 | フォトカプラ絶縁 | |
定格負荷電圧 | AC100/240V | |
最小開閉電流 | 10mA | |
漏れ電流 | 2mA以下 | |
最大負荷電流 | 1回路 | 0.3A |
1コモン | 4A*2 | |
出力応答時間 | OFF→ON | 1ms以下 |
ON→OFF | 1ms+1/2サイクル以下 | |
表示出力 | LED表示 | |
外部接続 | 着脱式端子台(M3) | |
サージ除去回路 | バリスタ | |
ヒューズ | 6.3A/1コモン*3 | |
内部消費電流 (DC 5V) | 約250mA |
EH-YS16ディレーティング図
型式:EH-YS16
