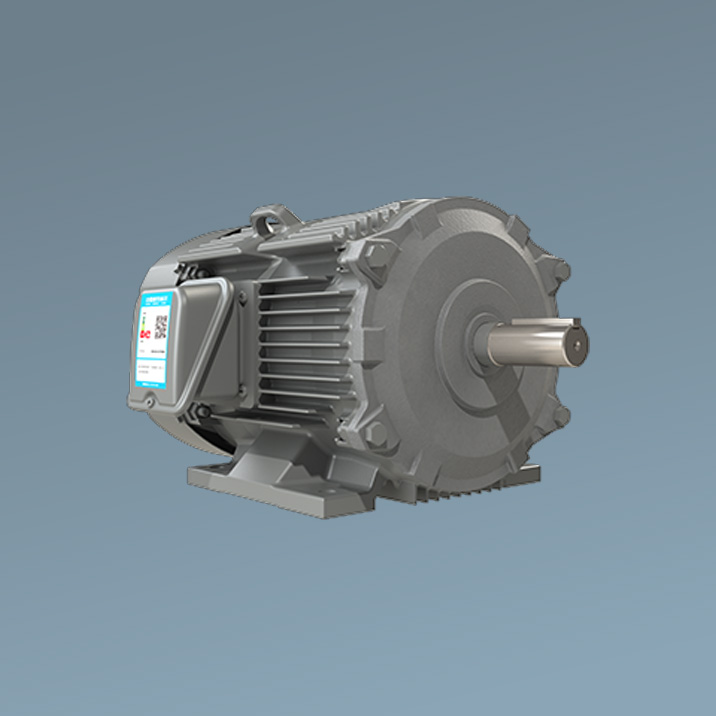

モータ中国高効率規制対応モータ

中小型三相誘導電動機エネルギー効率標識実施規則（CEL007-2021）
GB３級（GB18613：2020）認証取得品！

エネルギー効率標識実施規則
規制概要
標準仕様
製作対応範囲
認証ラベル
中国高効率規制対応ギヤモータ

エネルギー効率標識実施規則

中国では2011年７月より「エネルギー効率標識実施規則」が施行されました。
これ以降、中国国内で使用されるモータに対して効率規制が開始され、中国へ輸出されるモータ単体および設備・機会に組み込まれたモータについては、効率レベルを満たしたモータの使用及び効率レベルを記載した認証ラベルの表示が必要となりました。
その後2012年9月、2016年9月、2017年9月に規制が改定され、2021年6月に新たな改定が行われエネルギー効率標識実施規則(CEL007-2021)GB18613:2020 GB3級＝IE3に変更になっております。

※中国へモータ(1500min-1あたり1.1kW以下)を単体で輸出される際は高効率規制とは別にCCC認証が必要と考えられます。
弊社ではCCC認証には対応をしておりません。

規制概要

法律名		中小型三相誘導電動機エネルギー効率標識実施規則(CEL 007-2021)
規格		GB18613:2020
規制開始時期		2021年6月1日～
適用範囲		モータ単体及び設備、機械に組み込まれたモータ
効率クラス		GB3級＝(IE3)
対象モータ	外被構造	全閉外扇型
	出力	120W以上～1000kW以下※
	極数(P)	2、4、6、8
	電圧	1000V以下※
	周波数	50Hz
	定格	S1(連続)
	負荷率	100%
	速度	単一速度
	フレーム・取付方法	指定なし
	特性	Design N
	その他	一般用防爆形モータ、コンデンサ始動型単相モータなど
規制対象外(例)		機械(ポンプ、ファン、コンプレッサ、ギヤボックス等）に組み込まれて一体化され分離出来ないモータ(モータ単体試験不可) 特殊な機械用に専用設計されたモータ(例えば、特殊トルク特性を要求されるもの、高頻度始動、低慣性ロータなど) 電源状態が悪い環境下(例えば、モータの起動電流が大きくなりすぎない送電網の電圧及び/又は周波数の変動幅が比較的大きいなど)において使用できるように特別設計されたモータ特殊な環境条件下で使用するモータ(例えば、高海抜で設置使用するモータ、排煙用モータ、紡織用モータ) 安全上の必要と特定設計の制限(エアギャップの拡大、起動電流低減、密封性の強化)により製造された防爆形モータインバータ駆動専用モータ(強制冷却用ファン付、他力通風形(IC416) 建設機械、クレーン、電気ホイスト用の円錘形ロータモータモータフレーム内に電磁ブレーキが内蔵されたモータ巻線形回転子誘導モータ二重巻線モータ及び多重巻線モータ⇒極数変換モータ
認証制度	取得義務	有
認証制度	表示義務	有（ラベリングの対象範囲は、CEL007:2021にて出力0.75kW以上～375kW以下(三相誘導電動機)に限定されており、それ以外の出力0.75kW未満および出力375kW超のモータについてはラベリング対象外）
罰則	有

対象モータにより異なる

参考：低圧モータの海外高効率化動向

(社)日本電機工業会のホームページ別タブで開く

標準仕様

項目		内容
規格名称		中華人民共和国　エネルギー効率標識実施規則
適用規格		JEC-2137-2000 　効率：GB18613-2020(GB3級)
外被構造		全閉外扇型(屋内型、屋外型)
取付方法		脚取付		フランジ取付
極数/出力	2極^※1	0.75～300kW		0.75～200kW
	4極	0.75～300kW		0.75～200kW
	6極	0.75～250kW		0.75～160kW
型式	屋内	TFO-LK(0.75～3.7kW)		V(Y)TFO-LK(0.75～3.7kW)
	屋内	TFO-LKK(5.5～300kW)		V(Y)TFO-LKK(5.5～300kW)
	屋外	TFOA-LK(0.75～3.7kW)		V(Y)TFOA-LK(0.75～3.7kW)
	屋外	TFOA-LKK(5.5～300kW)		V(Y)TFOA-LKK(5.5～300kW)
枠番号		80M～315H
定格		S1(連続)
電圧		80～160枠：380V、200V、220V、400V 180～280M枠：380V、200V、400V 280M1～315枠：380V、400V
周波数		50Hz
耐熱クラス		155(F)(温度上昇については112M枠以下はEライズ、 132S～180M枠はBライズとなります。)
保護方式		屋内型(IP44)、屋外型(IP55)^※2
口出し線		3.7kW以下	2極 5.5～18.5kW、 4極 5.5～15kW、 6極 5.5～11kW	2極 22～90kW、 4極 18.5～132kW、 6極 15～132kW	4極 160～300kW、 6極 160～250kW
	方式	端子台(ネジ止め)方式	端子台(ネジ止め)方式	ラグ方式	ラグ方式
	本数	3本	6本(YーΔ始動可能)	12本(YーΔ始動可能)	6本または12本(各相2本) (YーΔ始動可能)
伝導方式		2極11kW以上:直結専用、2極7.5kW以下および4、6極:直結・ベルト掛け兼用
回転方向		負荷側(軸端)から見て反時計方向
塗装色		リゲルグレー(マンセル8.9Y5.1/0.3)(近似色)
温度		-30～40℃
湿度		95％RH以下
高度		標高1.000m以下
雰囲気		腐食性及び爆発性ガス、蒸気、結露がなく、じんあいの少ないこと

55kW2極は除く
適用範囲は0.75～132kW2P,0.75～160kW4P,0.75～110kW6Pです。
これを超過する屋外仕様はIP44にて対応。
55kW2極は除く
上記対応機種範囲でも仕様(電圧/周波数等)によっては対応出来ない機種もありますので詳細はお問い合わせください。

仕様は変更になることがありますので、設計の際はご照会ください。
上記仕様以外の特殊仕様はお問い合わせください。
防爆形モータは対応をしておりません。
中国へモータ(1500min-1あたり1.1kW以下)を単体で輸出される際は高効率規制とは別にCCC認証が必要と考えられます。弊社ではCCC認証には対応をしておりません。

製作対応範囲

全機種受注生産対応をしております。詳しくはお問い合わせください。

外被構造		全閉外扇型(屋内型、屋外型)
取付方法		脚取付	フランジ取付 (立て型(V)、横フランジ(Y))
極数/出力	2極 ^※1	0.75～300kW	0.75～200kW
	4極	0.75～300kW	0.75～200kW
	6極	0.75～250kW	0.75～160kW
型式	屋内	TFO-LK(0.75～3.7kW)	V(Y)TFO-LK(0.75～3.7kW)
	屋内	TFO-LKK(5.5～300kW)	V(Y)TFO-LKK(5.5～300kW)
	屋外	TFOA-LK(0.75～3.7kW)	V(Y)TFOA-LK(0.75～3.7kW)
	屋外	TFOA-LKK(5.5～300kW)	V(Y)TFOA-LKK(5.5～300kW)

¹　55kW2極は除く
上記対応機種範囲でも仕様(電圧/周波数等)によっては対応出来ない機種もありますので詳細はお問い合わせください。

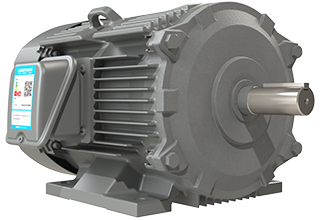

認証ラベル

0.75kW～300ｋWの製品には認証ラベルがモータ現品に貼付けされております。

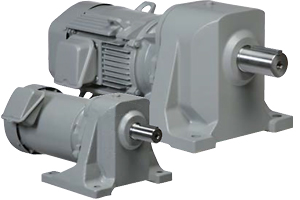

中国高効率規制対応ギヤモータ

ギヤモータも中国向け対応をしております。弊社GPシリーズギヤモータ（屋内、屋外、立型、ブレーキ付き）で対応いたします。
対応範囲：0.75～11kW
電圧/周波数：380V50Hz,200V50Hz,220V50Hz,400V50Hz
全機種受注生産対応をしております。

上記対応範囲でも仕様(電圧/周波数等)によっては対応出来ない機種もありますので詳細はお問い合わせください。
中国へモータ(1500min-1あたり1.1kW以下)を単体で輸出される際は高効率規制とは別にCCC認証が必要と考えられます。
弊社ではCCC認証には対応をしておりません。
