機種 項目 |
一般用高速モータ (7,200min-1) |
一般用高速モータ (12,000min-1) |
|
---|---|---|---|
型式 | TFO-K(0.4kW 12,000min-1のみTO-K) | ||
外被構造 | 全閉外扇型 (0.4kW 12,000min-1のみ全閉型) |
||
保護形式 | IP44 | ||
極数 | 2極 | ||
耐熱クラス | B | E | |
定格 | S1 | ||
潤滑方式 | グリース潤滑 | ||
使用環境 | 温度 | -20ºC〜40ºC | |
湿度 | 95%RH以下(結露のないこと) | ||
可変速範囲(min-1) | 720〜7,200 | 1,200〜12,000 | |
適用規格 | JEC-2137-2000 |
出力 (kW) |
枠番号 | 図 示 番 号 |
寸法 | 概 略 質 量 (kg) |
||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | R | A | B | D | KL | K | J | HI | H | C | F | E | N | M | G | Z | XB | S | W | U | T | Q | QR | |||||
7,200min-1 | ||||||||||||||||||||||||||||
0.75 | TFOB -80L |

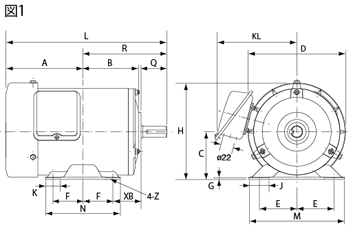

1 | 268.5 | 140 | 128.5 | 97 | 163 | 135 | 25 | 35 | - | 161.5 | 80 | +0 -0.5 |
50 | 62.5 | 125 | 160 | 3.2 | 10x 25 |
50 | 19j6 | 6 | 3.5 | 6 | 40 | 0.3 | 11 |
1.5 | TFOB -90L |

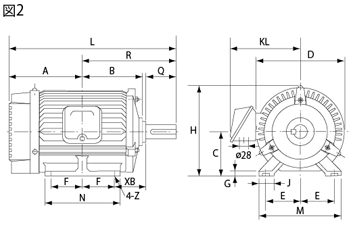

2 | 319 | 168.5 | 150.5 | 115.5 | 196.5 | 153 | - | 35.5 | - | 188 | 90 | +0 -0.5 |
62.5 | 70 | 155 | 170 | 10 | 10 | 56 | 24j6 | 8 | 4 | 7 | 50 | 0.3 | 21.5 |
2.2 | TFOB -90L |
2 | 319 | 168.5 | 150.5 | 115.5 | 196.5 | 153 | - | 35.5 | - | 188 | 90 | +0 -0.5 |
62.5 | 70 | 155 | 170 | 10 | 10 | 56 | 24j6 | 8 | 4 | 7 | 50 | 0.3 | 23.5 |
3.7 | TFOB -112M |

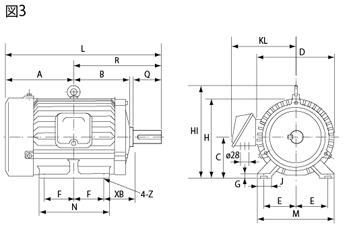

3 | 374 | 200 | 174 | 136 | 239 | 175 | - | 45 | 272 | 231.5 | 120 | +0 -0.5 |
70 | 95 | 175 | 224 | 14 | 12 | 70 | 28j6 | 8 | 4 | 7 | 60 | 0.5 | 37 |
12,000min-1 | ||||||||||||||||||||||||||||

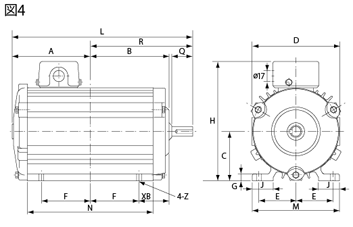

0.4 | - | 4 | 257 | 147 | 110 | 113 | 130 | - | - | 30 | - | 172 | 71 | +0 -0.5 |
70 | 53 | 180 | 125 | 10 | 7 | 47 | 14j6 | 5 | 3 | 5 | 30 | 1.5 | 8.5 |

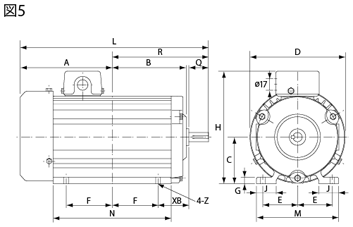

0.75 | - | 5 | 296 | 157 | 139 | 113 | 145 | - | - | 30 | - | 172 | 71 | +0 -0.5 |
70 | 53 | 180 | 125 | 10 | 7 | 47 | 19j6 | 6 | 3.5 | 6 | 40 | 1.5 | 10 |
1.5 | - | 5 | 336 | 177 | 159 | 133 | 145 | - | - | 30 | - | 172 | 71 | +0 -0.5 |
90 | 53 | 220 | 125 | 10 | 7 | 47 | 19j6 | 6 | 3.5 | 6 | 40 | 1.5 | 14 |

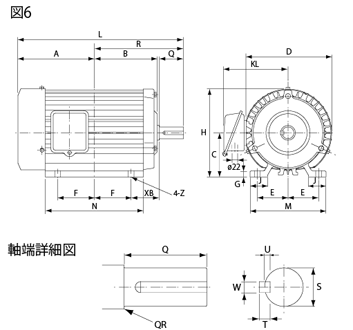

2.2 | - | 6 | 338 | 182 | 156 | 128 | 177 | 134 | - | 35.5 | - | 179 | 90 | +0 -0.5 |
75 | 62.5 | 200 | 155 | 12.5 | 12 | 57 | 24j6 | 8 | 4 | 7 | 50 | 1.5 | 16 |
3.7 | - | 6 | 368 | 197 | 171 | 143 | 177 | 134 | - | 35.5 | - | 179 | 90 | +0 -0.5 |
90 | 62.5 | 230 | 155 | 12.5 | 12 | 57 | 24j6 | 8 | 4 | 7 | 50 | 1.5 | 20 |
