可変速モータ：高速モータ：ビルトインモータ仕様

タイプ
項目		 特性A 特性B 特性C 特性D
型式 TB0LQ-K, KK
冷却方式 水冷
極数 2
耐熱クラス E
定格 S1
潤滑方式 オイルミスト潤滑
周囲条件 温度 -20ºC〜40ºC
湿度 95%RH以下(結露のないこと)
可変速範囲 最高回転速度の
50〜100%		 3,000〜18,000min-1 1,800〜14,400min-1 3,000〜20,000min-1
トルク特性

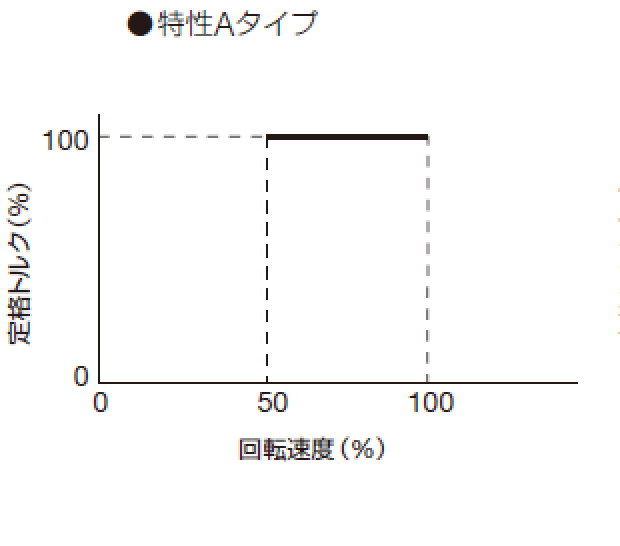

特性Aタイプ

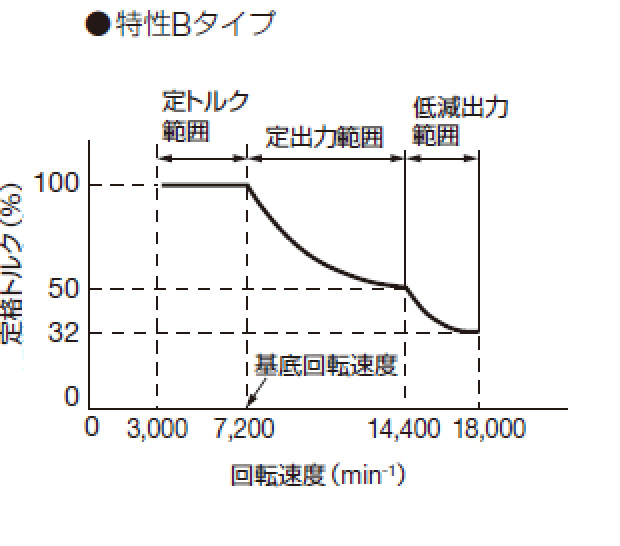

特性Bタイプ

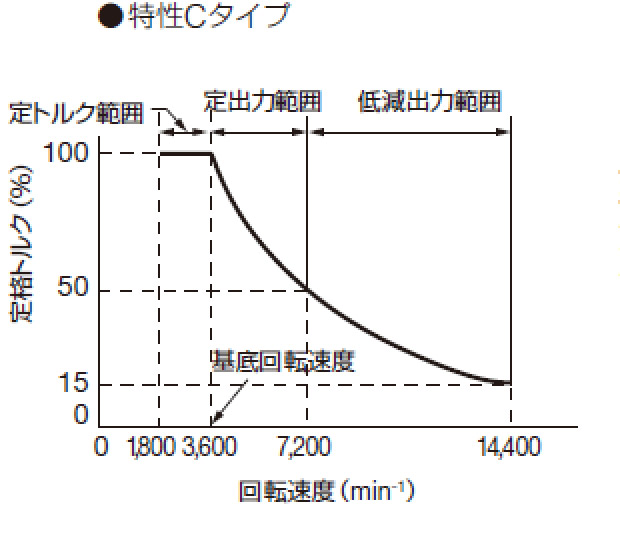

特性Cタイプ

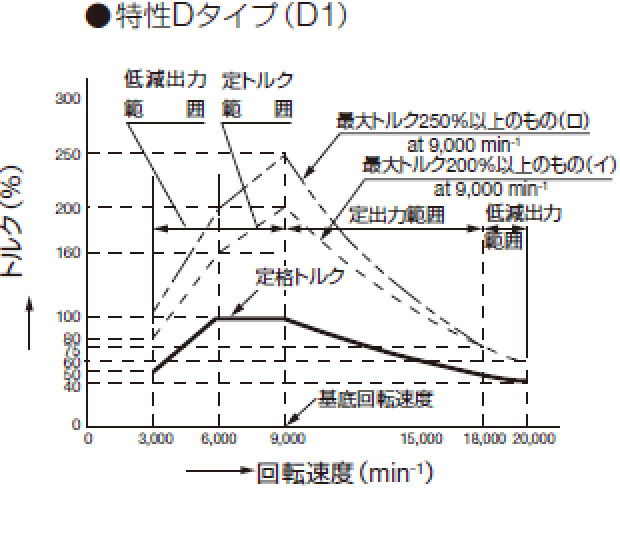

特性Dタイプ(D1)

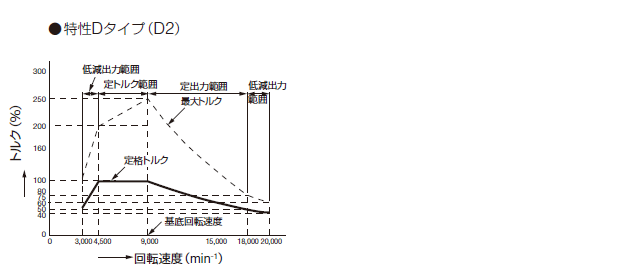

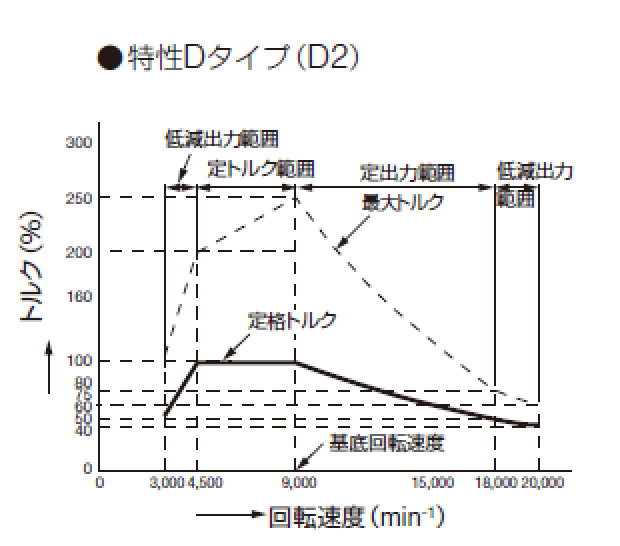

特性Dタイプ(D2)
適用規格 JEC-2137-2000
*1
オイルミスト発生用のオイラー、圧縮空気を別途ご用意ください。
*2
ステータは水冷方式用ですからフレームに冷却水用ジャケットを設けてください。ロータはオイルミストのエアを十分送るなど冷却をよくしてください。
*3
軸材が非磁性の場合はご相談ください。

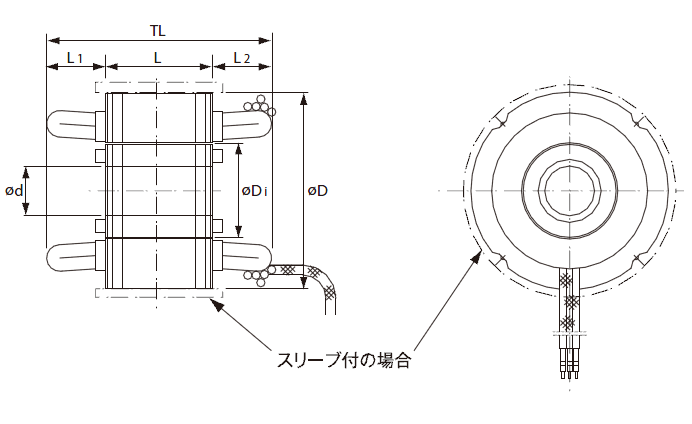

寸法図(単位:mm)

寸法図

寸法表(単位:mm)

タイプ 電気出力（kW） 最高回転速度（min-1） 周波数（Hz） D Di L TL L1 L2 d
特性A 0.1 300,000 5,000 35(スリープ外径50) 12.5 15 35 9 11 6
0.15 240,000 4,000 32 16 15 42 11 16 8.7
0.125 220,000 3,666 32 16 15 42 11 16 8.7
0.15 200,000 3,333 40 18 20 48 12 16 9.5
0.3 180,000 3,000 48 22 20 49 13 16 12.5
0.4 150,000 2,500 48 22 25 54 13 16 12.5
0.5 120,000 2,000 60 28 20 58 18 20 15
0.75 120,000 2,000 60 28 30 68 18 20 15
0.55 100,000 1,666 60 28 30 68 18 20 16
0.75 100,000 1,666 60 28 40 78 18 20 16
1.5 100,000 1,666 60 32 35 68 14 19 18
3.7 90,000 1,500 70 40 40 65 11 14 22
0.9 90,000 1,500 75 36 30 74 20 24 16
1.3 90,000 1,500 75 36 40 84 20 24 16
1.2 80,000 1,333 75 36 40 84 20 24 20
1.9 80,000 1,333 75 36 60 104 20 24 20
2.8 70,000 1,167 70 40 40 65 11 14 25
5.5 60,000 1,000 85 50 60 101 18 23 32
2.2 60,000 1,000 95 48 40 105 30 35 28
3.7 60,000 1,000 95 48 60 125 30 35 28
5.5 50,000 833 115 60 50 119 32 37 30
5.5 50,000 833 125 68.2 40 105 30 35 40
6.5 40,000 666 140 75 80 165 40 45 40
7.5 30,000 500 140 75 100 185 40 45 50
特性B 0.4 18,000 300 115 – 40 110 32 38 34
0.75 115 60 130 32 38 34
1.5 115 100 170 32 38 34
2.2 140 80 160 35 45 40
3.7 140 120 200 35 45 40
特性C 0.2 14,400 240 115 – 40 110 32 38 34
0.4 115 60 130 32 38 34
0.75 115 100 170 32 38 34
特性D(D1) 1.5 20,000 333 115 – 70 140 33 37 37
2.2 115 90 160 33 37 37
3.7 140 90 175 40 45 40
5.5 140 125 210 40 45 40
7.5 140 150 235 40 45 40
特性D(D2) 0.4 20,000 333 115 – 40 110 33 37 37
0.75 115 50 120 33 37 37
1.5 115 70 140 33 37 37
*
電気出力は、基底回転速度(100%)における値です。
