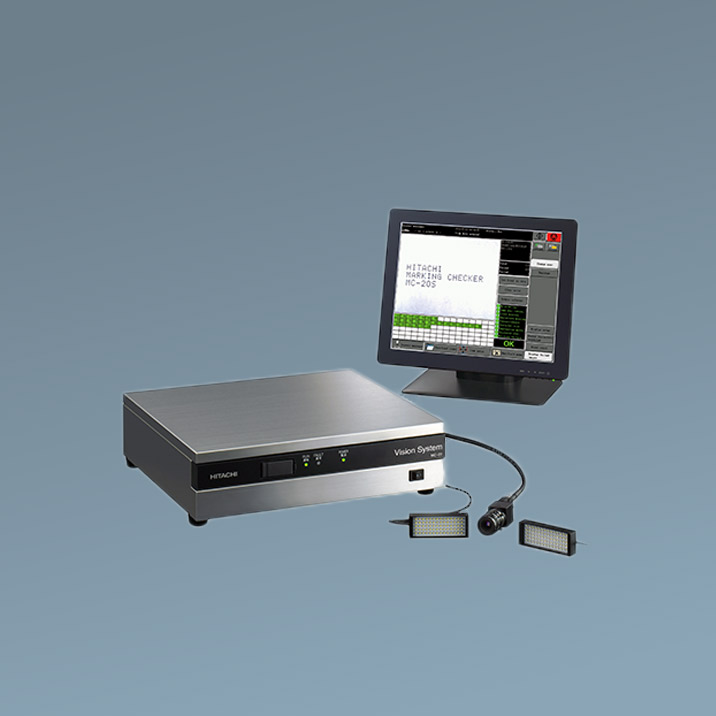

Marking Checker 日立印字検査装置 MC-20S 日立IJプリンタ「Gravis(グラビス)」との連携でトータルマーキングを実現します。

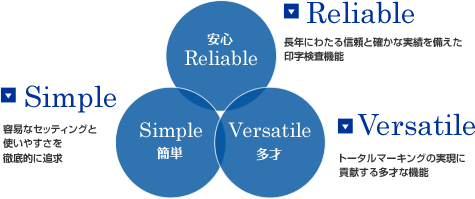

飛躍的に機能向上した日立印字検査装置 〜3つの特長

特長のイメージ図 安心 Reliable 長年にわたる信頼と確かな実績を備えた充実の印字 検査機能を搭載。 簡単 Simple 容易なセッティングと使いやすさを徹底的に追求した操作体系。 多才 Versatile トータルマーキングの実現に貢献する多才な機能を装備。

印字の世界をひろげる日立IJプリンタのグッドパートナー

応用事例

日立IJプリンタと日立印字検査装置の組み合わせで、生産現場におけるマーキングプロセスの効率化を支えます。

紙パック

印字不良を見逃さず、トレーサビリティ管理にも貢献します。

紙パック

瓶ラベル

印字検査ラインに合わせた柔軟なシステム提案が可能です。

瓶ラベル

レトルトパウチパック

パウチ表面のハレーションを改善して、安定検査が可能です。

レトルトパウチパック



缶詰

製品が安定しない搬送でも回転補正で印字検査が行えます。

缶詰

包装フィルム

包装機への組み込みで安定した印字検査をサポートします。

包装フィルム

薬品・化粧品個装箱

お客さま独自の厳しい品質管理と出荷管理に対応します。

薬品・化粧品個装箱



安心 Reliable

長年にわたる信頼と確かな実績を備えた充実の印字 検査機能を搭載。

照合検査方式 人間の認識に近い判定を実現する

日立独自の照合検査方式であるアジャスタブルマッチング方式を採用。

照合検査方式 人間の認識に近い判定を実現する

カラーカメラ対応、モノクロカメラでは検出できない色差も判定できます。

斜め切り出し機能

速度変動などで印字文字が斜めに傾いてしまっても、斜め度を自動で判断し、文字を確実に切り出します。

斜め切り出し機能 例1

斜め切り出し機能 例2

斜め切り出し機能 例3



簡単 Simple

容易なセッティングと使いやすさを徹底的に追求した操作体系。

簡単調整ガイド 設定操作をサポート

ガイダンスに従って作業するだけで、検査に必要なパラメータを自動設定

簡単調整ガイド 設定操作をサポート

ガイダンスに従って作業するだけで、簡単に品種の設定ができます。
さらに検査に必要な詳細なパラメータも簡単に設定が可能です。

映像取り込み検査領域調整カラーフィルタ調整辞書登録

多才 Versatile

トータルマーキングの実現に貢献する多才な機能を装備。日立IJプリンタとの連携 Gravisとのコンビで実力を発揮

日立IJプリンタ「Gravis(グラビス)」との親和性が高く、プリンタ側で品種切り換えや印字内容の変更を印字検査装置側に自動的に連動させることができます。
また、プリンタ側で印字した文字列を通信で受信し、検査もできます。

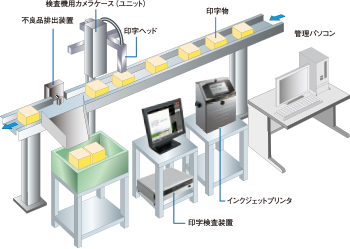

日立IJプリンタとの連携のイメージ図

検査結果全数記録システム(オプション)

検査データや不良データを保存し、過去の検査結果の追跡(トレーサビリティ)に威力を発揮します。

仕様表

項目 型式
MC-20SJ2 MC-20SJ1 MC-20SJ0
検査可能文字 IJプリンタ、レーザ、サーマル、捺印の印字文字
検査方法 文字照合、有無、面積
検査処理領域数 最大6領域
検査可能文字数 各領域最大16文字
最大検査処理能力*1 カラーカメラ:最大500個/分
モノクロカメラ:最大1,000個/分
検査文字種類 基本文字 英文字(A〜Z)、数字(0〜9)、一般記号(.-'/:+)
外字 50文字
ブロック文字 8文字
カレンダー文字 年月日時分・週番号・曜日検査機能、英数字置換機能付99種
カウント文字 カウントアップ、ランダム検査
読み取り文字 読み取り検査(英数字、外字)
バーコード QRコード読み取り
文字列傾き ±3度以内
補正機能 基準位置補正、回転補正(±180度)、シェーディング補正
斜め切出し 固定:±30度、自動:±20度
データストア 登録品種数 最大240品種
文字辞書数 英数字、外字:1文字あたり20パターン
(OK文字:10パターン、NG文字:10パターン)
ブロック文字:1文字あたり1パターン
映像保存枚数 最新NG映像:100枚、最新OK映像:8枚
簡易全数
保存機能
(NAS使用時)
保存内容 検査画像(原画)、検査結果
保存速度*2 最大200枚/分
保守用補助機能 検査数表示(検査総数、正常数、不良数)、
不良要因統計(検査総数、不良総数、総不良率、不良要因内訳)、
LED照明発光回数確認、ストロボ発光回数確認、入出力信号テスト など
カメラ カラーVGA、モノクロVGA
カメラ接続数 1台
照明 白色LED
ストロボ照明×1
(フラット照明)
白色LED
ストロボ照明×2
(バー照明)
照明コントローラ 専用照明コントローラ
入力操作・表示部 15型タッチパネル式液晶ディスプレイ
保存可能機器 USBメモリ/USB HDD/NAS*3
入出力信号 入力 検査物センサ、エンコーダ、異常リセット、カウントリセット、テストモード
出力 状態表示灯(運転・NG・異常)、検査結果、検査レディ、装置正常、検査完了、テストモード中、外部ストロボ
外部通信機能
(シリアル通信)
機能 日立IJプリンタ通信(品種切り替え、検査文字設定、時刻設定)、
上位通信(品種切り替え、検査文字設定、時刻設定、検査文字出力)
仕様 シリアルインターフェース:RS-232C(max・57,600bps)
Ethernet通信 機能 Modbus®通信、FTP通信
仕様 IEEE802.3準拠、10BASE-T、100BASE-T
コンベア関連機能 エンコーダ、トラッキング、センサフィルタ、センサアウトタイマ、抜き取り排出指定、複数排出指定
電源 AC100〜120/200〜240V±10%、50/60Hz±1%
消費電力 120VA以下
周囲温度・湿度 0〜40℃、30〜80%RH
使用雰囲気 水滴・塵埃・腐食性ガスがないこと
外形寸法/質量 約400×360×117mm(幅×奥行き×高さ)/約8kg
*1
検査内容により変わります。
*2
使用NASにより変わります。
*3
すべての機器との接続を保証するものではありません。詳細はお問い合わせください。

オプション:

  • 15型タッチパネル式液晶ディスプレイ
  • レンズ(8mm、12mm、16mmから選択)
  • カメラ(カラーカメラ、モノクロカメラから選択)

・Modbusは、Schneider Automation Inc.の登録商標または商標です。
