マーキング機器・システム 日立印字検査装置 MC-30
日立印字検査装置MC-30は、用途に応じて検査方式が選べるだけでなく、より容易なセッティングを可能にし、今まで以上に多彩な機能、ハードオプションにより、高精度の検査ができるようになりました。
概要
日立産機システムのIJプリンタと印字検査機の歩み
日立産業用IJプリンタは、1975年に国産第一号機を、1988年に印字検査装置を世に送りだして以来、今日まで多くのお客さまにご愛顧いただいております。これからも、長年の月日の中で培われた経験と実績をもとに、IJプリンタのメーカーならではの高度な連携、検査の実現、それらによる高品質なトータルマーキング製品を皆さまにご提案いたします。
設定がより簡単に
従来の照合検査機能（アジャスタブルマッチング）だけでなく、人の手による設定を極力なくしたAI検査やOCR検査を実装しました。
AI検査
特長
-
文字と背景のコントラストが低いワークでも読み取れるため、検査の幅が広がります。
-
少ない手順で簡単に設定可能です。
活用例
-

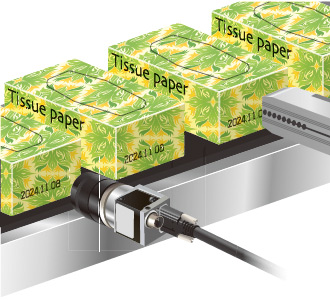

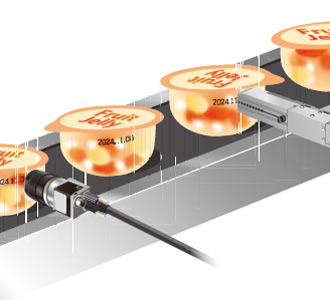

今まで難しかった、背景に柄のある印字文字も検査が可能です。
-
透明な外装で内容物が見える検査対象や、カラフルな絵柄がある検査対象でも検査可能です。
OCR検査
特長
-

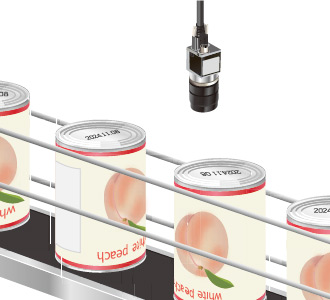

回転するワークでも高速で検査可能です。
-
少ない手順で簡単に設定可能です。
活用例
-
検査速度が速く、ペットボトルや缶などの高速ラインで実力を発揮します。
照合検査機能（アジャスタブルマッチング）
特長
-

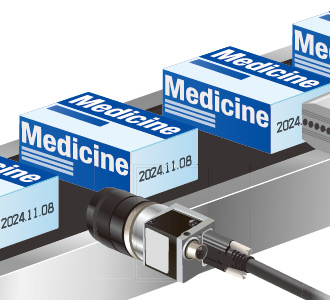

文字の読み取りだけでなく、文字の欠け・乱れなどの文字品質まで検査します。
-
異なる印字文字方式ごとに辞書セットを管理できるので、より最適な文字品質の検査が可能です。
活用例
-
インクジェットプリンター、レーザーマーカ、ホットプリンタなど専用の辞書セットに切り替えることで、同一ラインでも安定した検査が可能です。
アジャスタブルマッチングとは
日立独自の照合検査方式であるアジャスタブルマッチング方式を採用。ドット文字の大きさや太さの変動に対応し、人間の認識に近い判定を行います。これにより、一般的な画像認識ではNGと判定される文字の大きさや傾斜もOK判定となり、不良品の検出率の向上はもちろん、ムダなNG判定を減らせます。
複数辞書セット対応
照合検査方式で使用する検査文字の辞書セットを、10種まで管理することができます。
品種ごとに使用する辞書セットを選べるので、文字の品質検査が良くなります。
OK辞書登録
実際に印字した文字の中で、「OK」としたい文字を辞書として登録することで、より人の目に近い判定を実現しています。
NG辞書登録
誤読されやすい文字を「NG」文字として登録できるようになりました。合格としたくない文字パターンを登録することで、さらに精度の高い印字検査が可能になります。
検査性の向上

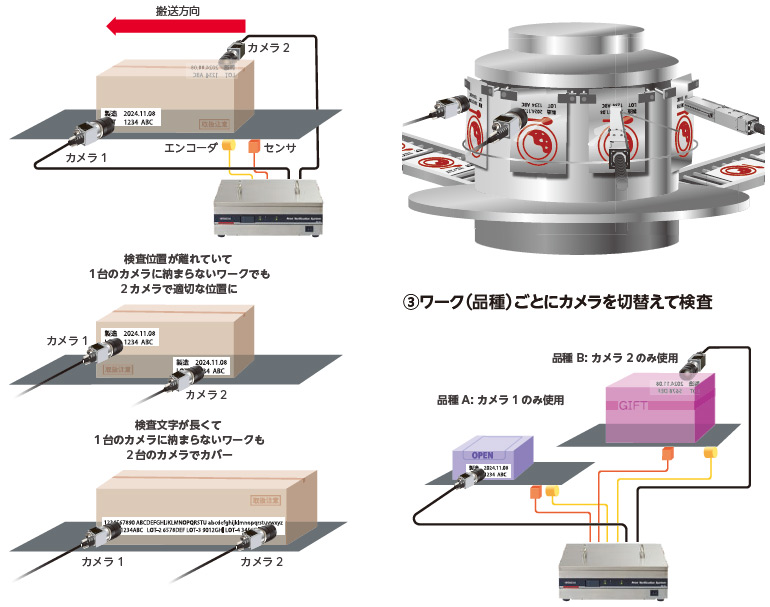

２カメラ対応
-
本体1台に対して2つのカメラの接続が可能となり、検査域が広がります。
-
ワークの2面検査や、長いワークの検査ができます。
-
同じ製造カメラで複数のワークが流れるとき、ワークごとに使うカメラを切り替えることもできます。
カメラ位置を毎回調整しなくても検査できます。
- 複数センサ入力による同時検査はできません。

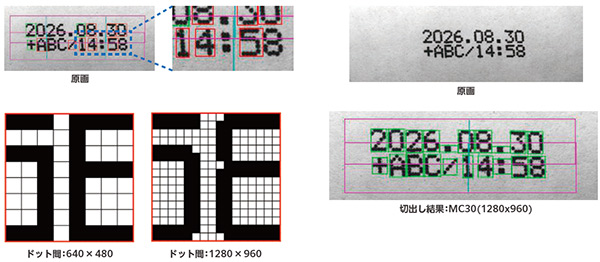

メガピクセルカメラ対応
従来の「640 × 480」画素に加え、新たに「1280 × 960」画素にも対応。
文字間が狭い印字でも文字を切り出ししやすくなり、安定した検査を行うことができます。

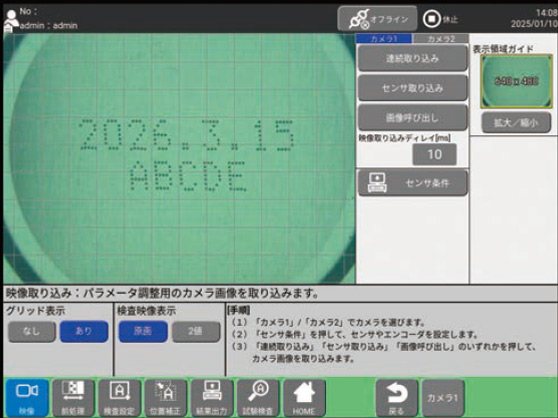

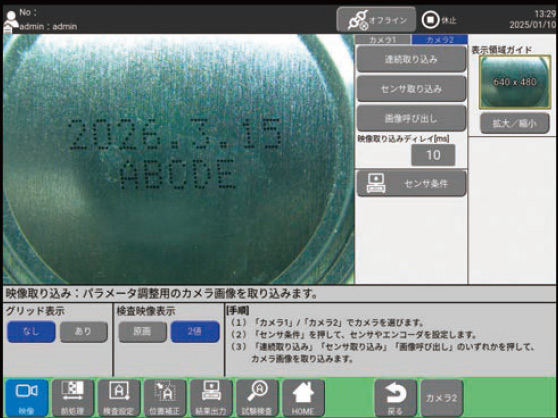

フラットドーム照明対応
金属やフィルムなど、光の反射が大きいワークや凹凸のあるワークに有用です。光の反射や凹凸を低減して撮影するため、据え付け時やパラメータ変更時の調整が容易になります。

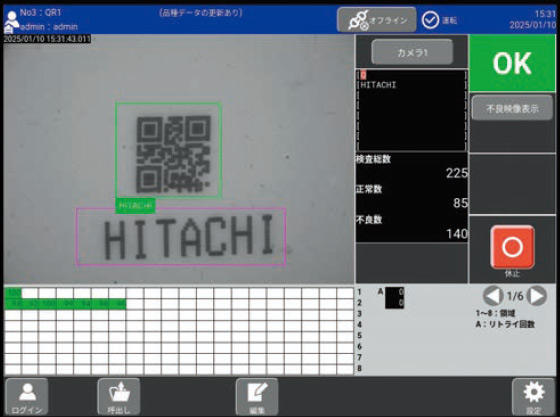

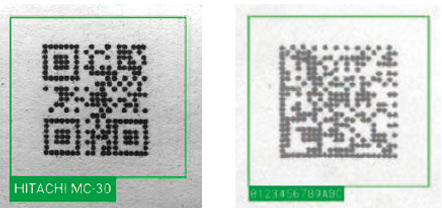

コード読み取り
-
印字されたコードを読み取り、コード内容を正誤判断できます。
-
従来機よりも読み取り速度・精度がアップしました。
メンテナンス性（設置性）の向上
IP55対応
本体、カメラ（カメラホゴカバー30使用時）は、IP55に対応※。水や粉じんがある環境にも設置できます。
従来では設置が難しかった環境にも対応できるようになりました。
- カメラホゴカバー30は、フラットドーム照明75mm専用品です。タッチパネルモニタはIP対応していません。
仕様表
| 項目 |
型式 |
||||
|---|---|---|---|---|---|
|
MC-301HJ （1カメラ機） |
MC-302HJ（ 2カメラ機） |
||||
| カメラ接続数 |
1台 |
2台※4 |
|||
| 検査対象文字 |
インクジェットプリンタ、レーザマーカ、サーマルプリンタ、捺印機等の印字文字 |
||||
| 検査方法※1 |
AI検査※5、OCR検査、照合検査（アジャスタブルマッチング） |
||||
| 検出可能不良 | 全検査方法共通 |
無印字、誤印字、文字数不足、文字数過多 |
|||
| 照合検査のみ |
文字品質不良（文字欠け、文字乱れ、文字汚れ）、文字有無、文字面積 |
||||
| 検査処理領域数 |
最大8領域 |
1カメラあたり 最大8領域 |
|||
| 検査可能文字数 |
各領域最大20文字 |
||||
| 最大検査処理能力※2 | 1カメラ使用時 | カラーカメラ |
最大1000個/分 (60ms/個) |
||
| モノクロカメラ |
最大1500個/分 (40ms/個) |
||||
| 2カメラ使用時 | カラーカメラ×2 |
- |
最大500個/分 (120ms/個) |
||
| モノクロカメラ×2 |
- |
最大1000個/分 (60ms/個) |
|||
| 検査文字種類 | 基本文字 |
英文字(A～Z)、数字(0～9)、一般記号(. - ' / : + ( ) ) |
|||
| カレンダー文字 |
年月日時分、週番号、曜日、置換機能付99種 |
||||
| カウント文字 |
カウントアップ、ランダム検査 |
||||
| 外字 |
50文字 |
||||
| 漢字 |
10文字 |
||||
| ブロック文字 |
8文字 |
||||
| 読み取り文字 |
読み取り検査（英数字、外字、漢字、記号） |
||||
| 2次元コード※3 |
種類：QRコード、データマトリクスコード |
||||
| 補正処理 | 全検査方法共通 |
基準位置補正、回転補正(±180度)、シェーディング補正 |
|||
| 照合検査のみ | 文字列傾き |
±3度以内 |
|||
| 斜め切出し |
固定：±30度、自動：±20度 |
||||
| データストア | 品種登録数 |
2000品種 |
|||
| 辞書セット数 |
10セット（英数字、外字、漢字、記号［ / + ］、ブロックで1セット） |
||||
| 文字辞書数 |
英数字、外字：1文字あたり20パターン |
||||
| 基準位置辞書数 |
3パターン/品種 |
1カメラあたり 3パターン/品種 |
|||
| 検査結果画像保存枚数 | 1カメラ使用時 | 画像サイズ 1280x960 |
最新NG画像：20枚、最新OK画像：10枚 |
||
| 画像サイズ 640x480 |
最新NG画像：200枚、最新OK画像：10枚 |
||||
| 2カメラ使用時 | 画像サイズ 1280x960 |
- |
1カメラあたり 最新NG画像：20枚、 |
||
| モノクロカメラ×2 |
- |
1カメラあたり 最新NG画像：20枚、 |
|||
| 保守用補助機能 |
検査数表示（検査総数、正常数、不良数）、 不良要因統計（検査総数、不良総数、総不良率、不良要因内訳）、 LED照明発光回数確認、ストロボ発光回数確認、入出力信号テストなど |
||||
| カメラ※4 | 種類 |
カラーQuad-VGA カメラ、モノクロQuad-VGA カメラ |
|||
| 画像サイズ |
幅1280ピクセル x 高さ960ピクセル、幅640ピクセル x 高さ480ピクセル （いずれかを設定で切替え） |
||||
| レンズ |
8mm、12mm、16mm |
||||
| 照明 |
バー照明、フラットドーム照明 |
||||
| 表示部、入力操作仕様 |
15インチ型タッチパネル式液晶ディスプレイ |
||||
| 外部ストレージ | 保存可能機器 |
USBメモリ／USB HDD |
|||
| 外部保存機能 |
USB全数保存機能、LAN全数保存機能（オプション） |
||||
| 外部通信機能 (シリアル通信) |
機能 |
日立IJプリンタ通信：品種切り替え、検査文字設定、時刻設定 |
|||
| 仕様 |
シリアルインターフェース：RS-232C（max.115,200bps） |
||||
| 入出力信号 | 入力 |
検査物センサ、エンコーダ、 搬送ライン制御（テストモード、検査結果アンサーバック）、 装置リモート制御（異常リセット、検査数リセット、カウントリセット） |
|||
| 出力 | 状態表示灯（運転/NG/異常）、装置状態（装置正常、検査レディ）、検査結果(OK)、 検査結果(NG)、検査完了、搬送ライン制御（テストモード中）、ストロボ出力 | ||||
| コンベア関連機能 |
エンコーダ、トラッキング、センサフィルタ、センサタイムアウト、抜き取り排出指定、 複数排出指定、検査打ち切り、検査結果アンサーバック、テストモード |
||||
| 周囲温度・湿度 |
0～40℃、30～80%RH（結露および氷結なきこと） |
||||
| 電源 |
AC100～120/200～240V±10%、50/60Hz±1% |
||||
| 使用雰囲気 |
腐食性ガス、静電気雑音、誘導雑音、放射線がないこと |
||||
| 電源／消費電力 |
AC100～120V/AC200～240V ±10%、50/60Hz ±1%／消費電力120VA以下 |
||||
| 保護構造 |
IP55（本体、カメラホゴカバー30） |
||||
| 外形寸法/質量 |
400×360×121mm（幅×奥行き×高さ、突起物含まず）／約8kg（本体のみ） |
||||
- 検査方法によって、使用できる検査文字種類は異なります。
- 検査方法や検査条件により、実際の最大検査処理能力は異なります。
- 2次元コードは、カメラ1つあたり1個のみ検査できます。
- 2カメラ機の場合、カメラ種類とカメラ画像サイズを、2つのカメラとも同一条件で運用する必要があります。
- AI検査は、カメラ1のみ設定できる機能です。また、検査できる領域数に限りがあります。
- QRコードは、株式会社 デンソーウェーブの登録商標です。
オプション
-
カメラ（カラーカメラ、モノクロカメラから選択）
-
レンズ（8mm、12mm、16mmから選択）
-
照明（フラットドーム照明75mm、フラットドーム照明100mm、バー照明から選択）
-
カメラホゴカバー30（フラットドーム照明75mm専用）
-
15インチ型タッチパネル式液晶ディスプレイ（本体と別にAC電源が必要）

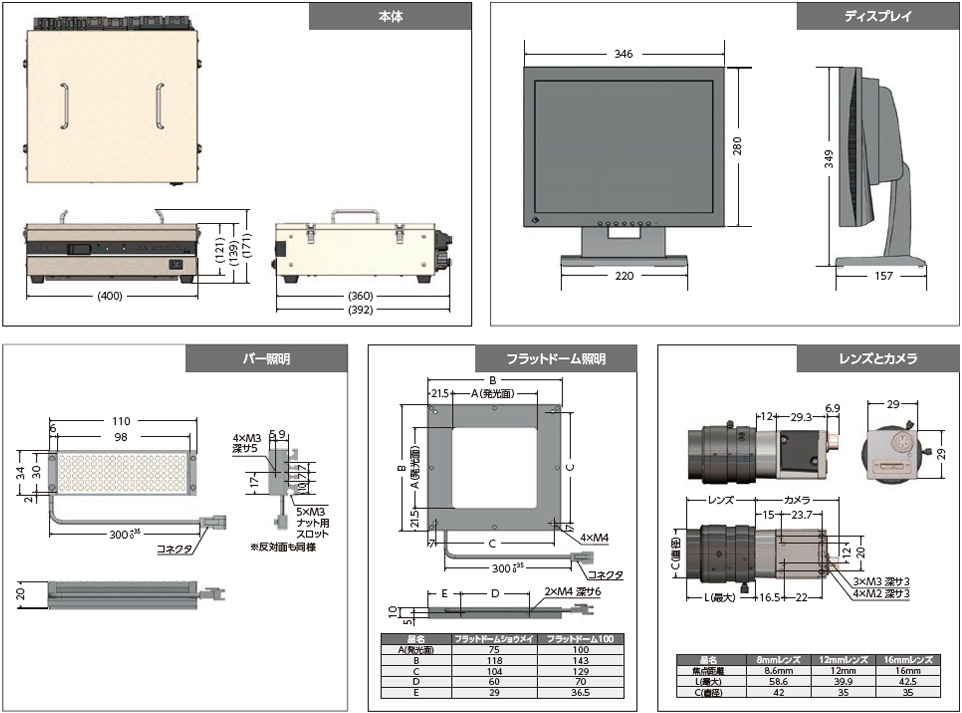

寸法図
お問い合わせ
製品に関するお問い合わせ・お見積り、カタログのダウンロードはこちらから受け付けています。お気軽にご相談ください。
