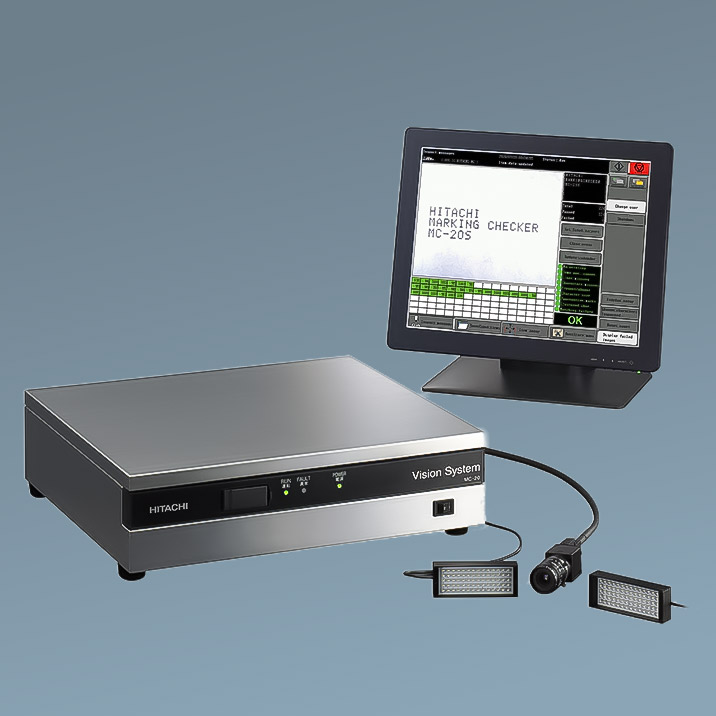

マーキング機器・システム日立印字検査装置　MC-20S

日立IJプリンタ「Gravis（グラビス）」との連携でトータルマーキングを実現します。

特長
応用事例
安心
簡単
多才
仕様表
トータルサポート

飛躍的に機能向上した日立印字検査装置～3つの特長～

印字の世界を広げる日立IJプリンタのグッドパートナー

応用事例

日立IJプリンタと日立印字検査装置の組み合わせで、生産現場におけるマーキングプロセスの効率化を支えます。

応用事例集を一部動画で紹介

紙パックの印字・検査システム(250個/分)

牛乳・ジュース・酒などの「紙容器」への「消費期限・賞味期限など」や「製造番号」等、管理情報の自動印字とその印字内容・結果のチェックシステム事例。

フィルム包装品印字・検査システム(250個/分)

パンなどの「フィルム包装」への「消費期限」や「ロット番号」等、管理情報の自動印字とその印字内容・結果のチェックシステム事例。

カップ容器への印字・検査システム(350個/分)

カップラーメンなどの「容器包装」への「賞味期限」や「ロット番号」等、管理情報の自動印字とその印字内容・結果のチェックシステム事例。

個装箱への印字・検査システム(400個/分)

「薬品」及び「化粧品」などの個装箱への「使用期限」や「製造番号」等、管理情報の自動印字と、その印字内容・結果のチェックシステム事例。

安心

照合検査方式　～人間の認識に近い判定を実現～

アジャスタブルマッチング方式

日立独自の照合検査方式であるアジャスタブルマッチング方式を採用。ドット文字の大きさや太さの変動に対応し、人間の認識に近い判定を行います。これにより、一般的な画像認識ではNGと判定される文字の大きさや傾斜もOK判定となり、不良品の検出率の向上はもちろん、ムダなNG判定を減らせます。

照合原理

アジャスタブルマッチング方式は、インクジェットプリンタの印字に特有の文字の大きさや太さの変動を許容する照合方式で、これに最新の画像処理技術を組み合わせることで柔軟な印字検査を行っています。

OK辞書登録

実際に印字した文字の中で、「OK」としたい文字を辞書として登録することで、より人の目に近い判定を実現しています。

NG辞書登録

誤読されやすい文字を「NG」文字として登録できるようになりました。合格としたくない文字パターンを登録することで、さらに精度の高い印字検査が実現できます。

カラーカメラ対応　～柔軟性の高い印字検査を実現～

カラーカメラ対応なので、モノクロカメラでは検出できない色差も判定できます。

カラーフィルタ処理もソフトウェアで行うため、照明の選定やカラーフィルタ取り付けなどの手間もありません。

斜め切り出し機能

速度変動などで印字文字が斜めに傾いてしまっても、斜め度を自動で判断し、文字を確実に切り出します。

簡単

容易なセッティングと使いやすさを徹底的に追求した操作体系。

自動設定ガイド　～設定操作をサポート～

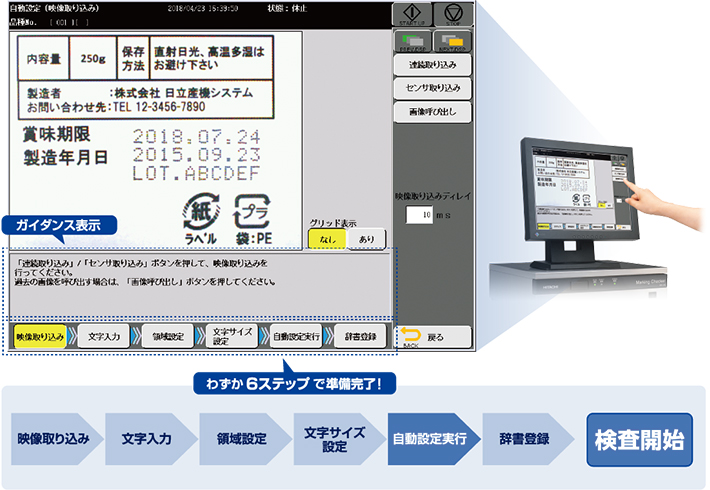

自動設定ガイド

画面に表示されるガイダンスに従って操作することで、検査に必要なパラメータを自動設定できます。
*ワークによっては、自動設定が行えない場合があります。

簡単調整ガイド　～設定操作をサポート～

ガイダンスに従って作業するだけで、簡単に品種の設定ができます。さらに検査に必要な詳細なパラメータも簡単に設定が可能です。

多才

トータルマーキングの実現に貢献する多才な機能を装備。

日立IJプリンタとの連携

日立IJプリンタ「Gravis(グラビス)」との親和性が高く、プリンタ側で品種切り換えや印字内容の変更を印字検査装置側に自動的に連動させることができます。

また、プリンタ側で印字した文字列を通信で受信し、検査もできます。

検査結果全数記録システム（オプション）

検査データや不良データを保存

印字検査装置の検査情報を全て記録します。過去の検査結果の追跡（トレーサビリティ）に威力を発揮します。

仕様表

項目		型式
項目		MC-20SJ2	MC-20SJ1	MC-20SJ0
検査可能文字		IJプリンタ、レーザ、サーマル、捺印の印字文字
検査方法		文字照合、有無、面積
検査処理領域数		最大6領域
検査可能文字数		各領域最大16文字
最大検査処理能力*¹		カラーカメラ：最大500個/分モノクロカメラ：最大1,000個/分
検査文字種類	基本文字	英文字(A～Z)、数字(0～9)、一般記号(.-'/:+)
	外字	50文字
	ブロック文字	8文字
	カレンダー文字	年月日時分・週番号・曜日検査機能、英数字置換機能付99種
	カウント文字	カウントアップ、ランダム検査
	読み取り文字	読み取り検査(英数字、外字)
	バーコード	QRコード読み取り
文字列傾き		±3度以内
補正機能		基準位置補正、回転補正(±180度)、シェーディング補正
斜め切出し		固定：±30度、自動：±20度
データストア	登録品種数	最大240品種
	文字辞書数	英数字、外字：1文字あたり20パターン (OK文字：10パターン、NG文字：10パターン) ブロック文字：1文字あたり1パターン
	映像保存枚数	最新NG映像：100枚、最新OK映像：8枚
簡易全数保存機能(NAS使用時)	保存内容	検査画像(原画)、検査結果
簡易全数保存機能(NAS使用時)	保存速度*²	最大200枚/分
保守用補助機能		検査数表示(検査総数、正常数、不良数)、不良要因統計(検査総数、不良総数、総不良率、不良要因内訳)、 LED照明発光回数確認、ストロボ発光回数確認、入出力信号テストなど
カメラ		カラーVGA、モノクロVGA
カメラ接続数		1台
照明		白色LED ストロボ照明×1 (フラット照明)	白色LED ストロボ照明×2 (バー照明)	-
照明コントローラ		専用照明コントローラ		-
入力操作・表示部		15型タッチパネル式液晶ディスプレイ
保存可能機器		USBメモリ/USB HDD/NAS*³
入出力信号	入力	検査物センサ、エンコーダ、異常リセット、カウントリセット、テストモード
入出力信号	出力	状態表示灯(運転・NG・異常)、検査結果、検査レディ、装置正常、検査完了、テストモード中、外部ストロボ
外部通信機能 (シリアル通信)	機能	日立IJプリンタ通信(品種切り替え、検査文字設定、時刻設定)、上位通信(品種切り替え、検査文字設定、時刻設定、検査文字出力)
外部通信機能 (シリアル通信)	仕様	シリアルインターフェース：RS-232C(max・57,600bps)
Ethernet通信 *⁴(10BASE-T、100BASE-T)	機能	Modbus通信、EtherNet/IP通信、FTP通信 ※通信仕様の詳細についてはお問い合わせください。
コンベア関連機能		エンコーダ、トラッキング、センサフィルタ、センサアウトタイマ、抜き取り排出指定、複数排出指定
電源		AC100～120/200～240V±10%、50/60Hz±1%
消費電力		120VA以下
周囲温度・湿度		0～40℃、30～80%RH
使用雰囲気		水滴・塵埃・腐食性ガスがないこと
外形寸法/質量		約400×360×117mm(幅×奥行き×高さ)/約8kg

検査内容により変わります。
使用NASにより変わります。
すべての機器との接続を保証するものではありません。詳細はお問い合わせください。
Modbusは、Schneider Automation Inc.の登録商標または商標です。

オプション

15型タッチパネル式液晶ディスプレイ（本体と別にAC電源が必要）
レンズ(8mm、12mm、16mmから選択)
カメラ(カラーカメラ、モノクロカメラから選択)
