HKシリーズ：オプション

補助接点ユニット

区分項目			ヘッドオンタイプ		サイドオンタイプ
接点数			2	4	2
形式	標準機種		KXH-2	KXH-4	KXS-2
形式	フィンガープロテクタ付		KXH-2 (FP)	KXH-4 (FP)	KXS-2 (FP)
接点構成			2a、1a1b、2b	4a、3a1b、2a2b	1a1b
開放熱電流 (Ith)			16A
定格使用電流	AC12	AC110V	16A
	AC12	AC220V	12A
	AC15	AC110V	6A
		AC220V	5A
		AC550V	3A
	DC13	DC48V	3A
		DC110V	0.8A (2A)
		DC220V	0.2A (0.8A)
	DC12	DC110V	5A (8A)
	DC12	DC220V	1A (3A)

*1: 直流定格使用電流の( )内の値は2極直列で負荷を開閉する時の値です。

補助接点ユニット(KXS-2：サイドオン)取付時の外形寸法

補助接点ユニット(KXS-2：サイドオン)取付時の外形寸法

品名	形式	寸法						製品質量
品名	形式	A	B	C	D	E	F	(kg)
電磁接触器	HK8	78	57	26	41.5	58	78	0.34
	HK10	78	57	26	41.5	58	78	0.34
	HK20	81	77	26	41.5	58	81	0.42
	HK21	81	77	26	41.5	58	81	0.44
	HK25	89	89	26	41.5	58	91	0.56
	HK35	89	89	26	41.5	58	91	0.56
補助継電器	XK4	78	57	26	41.5	58	78	0.34

*1: HK50は補助接点ユニットの追加取付けができません。

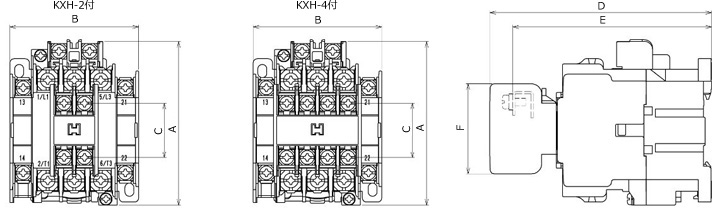

補助接点ユニット(KXH-2/KXH-4：ヘッドオン)取付時の外形寸法

補助接点ユニット(KXH-2/KXH-4：ヘッドオン)取付時の外形寸法

品名	形式	補助接点ユニット	寸法						製品質量
品名	形式	補助接点ユニット	A	B	C	D	E	F	(kg)
電磁接触器	HK8	KXH-2	78	43	26.5	106	95	45	0.33
	HK10		78	43	26.5	106	95	45	0.33
	HK20		81	63	26.5	109	98	45	0.41
	HK21		81	63	26.5	109	98	45	0.43
	HK25		89	75	26.5	119	108	45	0.55
	HK35		89	75	26.5	119	108	45	0.55
電磁接触器	HK8	KXH-4	78	43	26.5	106	95	45	0.35
	HK10		78	43	26.5	106	95	45	0.35
	HK20		81	63	26.5	109	98	45	0.43
	HK21		81	63	26.5	109	98	45	0.45
	HK25		89	75	26.5	119	108	45	0.57
	HK35		89	75	26.5	119	108	45	0.57
補助継電器	XK4	KXH-2	78	43	26.5	106	95	45	0.33
補助継電器	XK4	KXH-4	78	43	26.5	106	95	45	0.35

*1: HK50は補助接点ユニットの追加取付けができません。

充電部保護カバー

適用機種	保護カバー形式
適用機種	電磁接触器用	サーマルリレー用
XK4 / HK8 / HK10	UN-CV110	-
HK20 / HK21	UN-CV200	-
HK25 / HK35 / HK50	UN-CV250	-
HK8-T、TK / HK10T、TK	UN-CV110	UN-CV125
HK20-T、TK / HK21-T、TK	UN-CV200	UN-CV2055
HK25-T、TK / HK35-T、TK	UN-CV251
HK50-T、TK	UN-CV491
HK20-R / HK21-R	UN-CV200 (2枚)	-
HK25-R / HK35-R / HK50-R	UN-CV250 (2枚)	-
HK20-RT、RTK / HK21-RT、RTK	UN-CV202	UN-CV2055
HK25-RT、RTK / HK35-RT、RTK	UN-CV250 + UN-CV251
HK50-RT、RTK	UN-CV250 + UN-CV491
TRK20-1E/2E	-	UN-CV2055
TRK50-1E/2E	-	UN-CZ605
KXH-2 / KXH-4	UN-CV20
