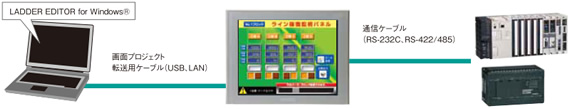

メンテナンス時だけに、PLCプログラミングソフトウェアを接続したいけれど…
制御盤の扉を開けずにPLCへオンライン接続ができ、PLCのモニタ・プログラム編集が可能。
いずれも、伝送手順1で接続されている必要があります。
| No | シリーズ名 | 接続モジュール/ポート | 接続形態 |
|---|---|---|---|
| 1 | EH-150(EH-CPUxxx) | シリアルポート1(CPU直結) | RS-232C |
| 2 | RS-422/485 (4線式/2線式) | ||
| 3 | シリアルポート2(CPU直結) | RS-232C | |
| 4 | MICRO-EH(全タイプ) | ポート1(CPU直結) | RS-232C |
| 5 | MICRO-EH(23/28点) | ポート2(CPU直結) | RS-422/485 (4線式/2線式) |
| 6 | MICRO-EH(20/40/64点) | オプションボード(EH-OB232) | RS-232C |
| 7 | オプションボード(;) | RS-422/485 (4線式/2線式) | |
| 8 | H-302/702/1002/2002 | 周辺ポート(CPU直結) | RS-232C |
| 9 | H-4010 | 周辺ポート1(CPU直結) | RS-232C |
| 10 | 周辺ポート2(CPU直結) | RS-232C | |
| 11 | COMM-2H | RS-232Cポート | RS-232C |
| 12 | RS-422端子台 | RS-422 (4線式) | |
| 13 | Webコントローラ(10点) | シリアルポート(CPU直結) | RS-232C |
| 14 | Webコントローラ(23点) | シリアルポート(CPU直結) | RS-232C |
| 15 | RS-422/485 (4線式/2線式) |
ご注意
(これらパフォーマンスの低下に関してはご使用のプロジェクトデータ(表示画面の部品数他)やご使用になるPCのスペック等に大きく依存します。)
当社製インバータWJ200、NE-S1シリーズとGP4000シリーズ表示器を接続するサンプルプロジェクトです。
インバータを使用する際に、より便利にお使いいただくために以下の機能を提供しています。
