高機能オールインワンタイプコンパクトPLC MICRO-EHV

パソコン接続用USBポートとシリアルポート(RS-232C)標準装備、20点タイプ機種も追加した標準版、Ethernetポート標準装備、汎用USBメモリでプログラムを読出し・書込み、データロギング・トレースなど更に"使える機能 "を拡充した高機能版

高機能版(MVH)

MICRO-EHV(高機能版) 写真

  • パソコン用USB、シリアルポート(RS-232C)の他に、EthernetとUSBメモリ用
    ポートを標準装備
  • 40点タイプ、64点タイプの8機種ラインアップ
  • 汎用USBメモリでプログラムを簡単読出し・書込み、更にデータロギング・トレース(CSVファイル保存)機能も搭載
  • Modbusゲートウェイ機能(Modbus-TCP⇔Modbus-RTUのプロトコル変換機能)搭載
  • 高速カウンタ(100kHz)×5チャネル
  • パルス/PWM出力(65kHz)×3チャネル

標準版(MVL)

MICRO-EHV(標準版) 写真

  • パソコン用USB、シリアルポート(RS-232C)を標準装備
  • 20点タイプ(4機種)品揃え追加
  • 40点、64点タイプと合わせて12機種ラインアップ
  • 高速カウンタ(100kHz)×4チャネル
  • パルス/PWM出力(65kHz)×3チャネル

レーザマーキングによる銘板の廃止など、環境にも配慮した製品です

寸法図

機種一覧・価格表

プログラミングソフトウェア

EHV専用プログラミングソフトウェア
【Control Editor】
MICRO-EHVをご使用いただくためには、Ver.4.01以降が必要です。
「Control Editor」をご購入されたお客様には、最新バージョンをダウンロードいただけるサービスを行っています。

旧機種(Eシリーズ・Hボード)⇒MICRO-EHVリプレース支援機器(注文対応品)

旧機種ボードタイプPLC(Eシリーズ・Hボード)からMICRO-EHVへ更新を容易に行えるよう、 取り付け寸法や端子台変換のアダプタ・ツールのご用命承ります。(但し、注文対応とさせていただきます。)

<事例1>

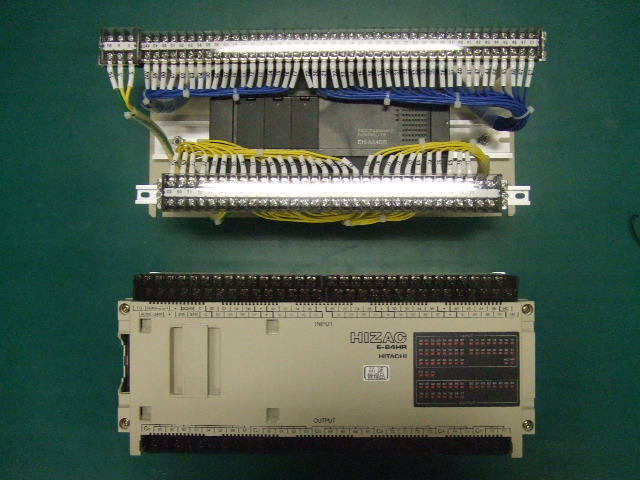

E-64->MICRO-EHV置き換え事例

E-64HRと同一の取り付け寸法、端子位置・寸法となるようアダプタを製作し、既設配線を流用することで、
現地での交換作業を最小限に留めてリプレースを行った事例です。

<事例2>


E-40->MICRO-EHV置き換え事例

E-40HRと同一の取り付け寸法となるようアダプタを製作し、
現地での盤の追加工を不要としたリプレースを行った事例です。


お客様の工期、盤寸法などを考え柔軟に対応させていただきます。
