生産終了機種に関して：三相モータ　ザ・モートルNeo100：特長

グローバルスタンダード対応強化

屋外型シリーズとして、保護構造IP55、耐熱クラスFに標準対応。*1

従来の「ザ・モートル」シリーズは、屋外型においても"IP44"を採用しておりましたが、「ザ・モートルNeo100」屋外シリーズは世界標準を見据えた、"IP55"を標準採用しています。

保護構造説明図

(1)固形異物に対する保護の程度
Neo100(IP55)	5	塵埃に対して保護を施した回転機
従来(IP44)	4	1mm超過の固形異物に対して保護を施した回転機

(2)水の浸入に対する外被構造による保護の程度
Neo100(IP55)	5	噴水流に対して保護を施した回転機
従来(IP44)	4	飛まつに対して保護を施した回転機

「ザ・モートルNeo100」屋外シリーズは信頼性を向上させた耐熱クラスF(モータの温度上昇はそれぞれ耐熱クラスE、Bの範囲内)を採用しています。

耐熱クラス	A	E	B	F	H
温度上昇限界*2	60℃	75℃	80℃	105℃	125℃

ザ・モートルNeo100 端子箱上取付型の写真

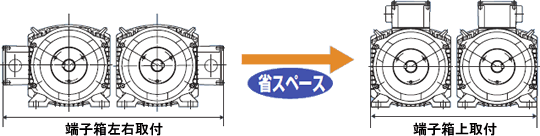

モータの取付スペースを低減できる端子箱上取付型をラインアップ。複数台を並列に取り付ける際など効果を発揮します。

ザ・モートルNeo100 端子箱上取付型で省スペース

ザ・モートルNeo100 端子台写真

わく番160L(15kW 4P相当)まで端子台方式を拡大。直入れ、Y-△方式とも端子台方式ですので、配線作業の効率化が図れます。

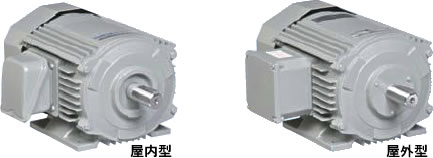

機器への搭載が多い小型機種(90L～112Mわく)に新型フレームを採用。
モータの搭載イメージを一新します。

ザ・モートルNeo100 搭載イメージを一新する新型フレームの写真

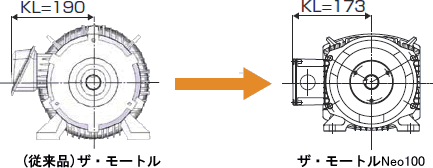

新型フレームを採用した屋外機種(90L～112Mわく)に薄型端子箱を採用。モータ中心から端子箱先端までの長さ(KL寸法)を減少させ、モータの取付スペースを低減。

全閉外扇屋外型3.7kW4極の比較例
ザ・モートルNeo100 全閉外扇屋外型3.7kW4極の比較例説明図

ザ・モートルNeo100 フランジ取付型の写真

フランジ取付型など、
用途に応じたバリエーションでニーズにお応えします。
