永久磁石モータで高効率。可変速制御でさらに省エネ。
新時代のドライブシステム。

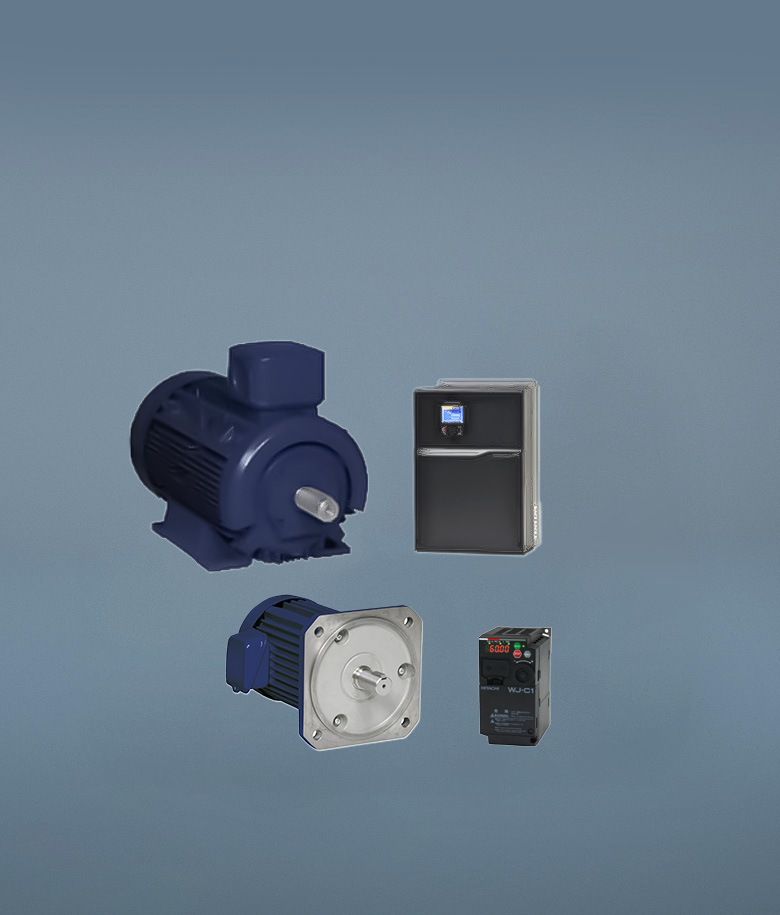

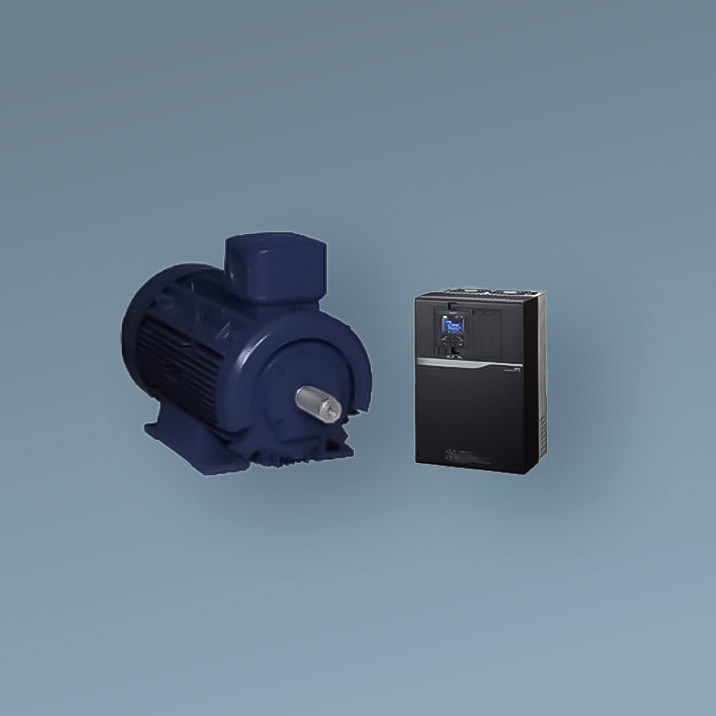

『小型・軽量』のEHM1、

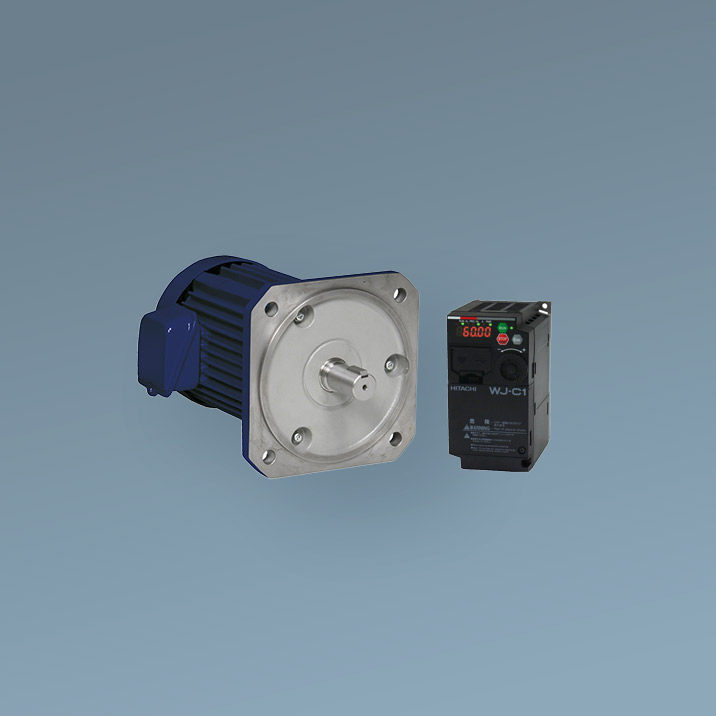

『省エネ重視で誘導モータ取付互換』のEHM2
2つのシリーズ

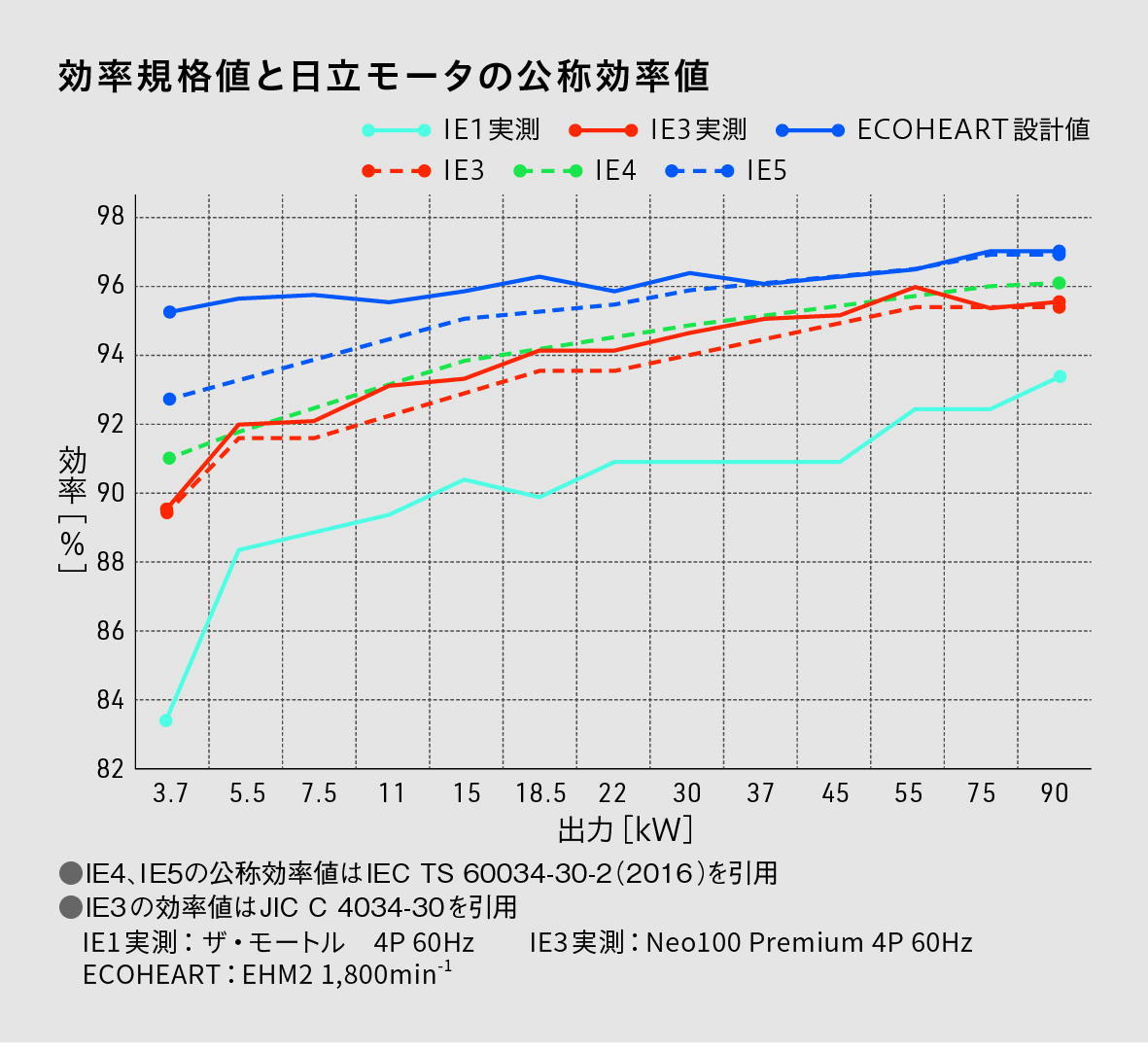

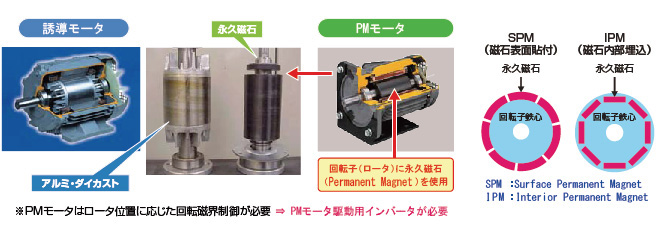

回転子(ロータ)に永久磁石を使用し、モータ損失を低減。誘導モータに比べて大幅な高効率化を実現しました。
*3,600min-1シリーズ比較、効率算出は実負荷法相当
従来の誘導モータに比べて容積比50%低減、質量比40%低減(小型シリーズ3.7kW 3,600min-1比較)、高性能な永久磁石、新方式の固定子巻線の採用、電磁界解析・強度解析による最適化設計により容積、質量ともに大幅に低減しました。

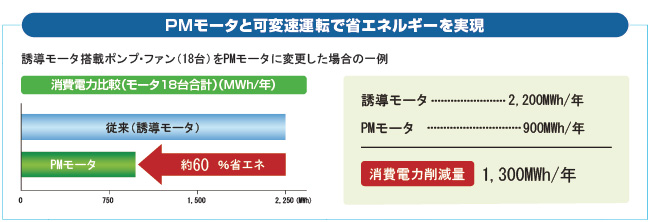

誘導モータの商用運転→ECOHEART〔永久磁石モータ(PMモータ)+インバータ〕に置き換えることにより、消費電力が低減し、CO2排出量、電力料金を削減できます。
モータの発熱量が減り軸受の温度が下がるため、軸受のグリース寿命が標準誘導モータに比べ約2倍(設計値)に伸びます(3.7kW 3,600min-1比較)。
磁極位置センサを必要としないセンサレス運転が可能です。センサケーブルが不要となり配線が容易になります。
標準誘導モータに比べて、モータの損失が減り発熱量が減るため、冷却用の外扇を小さくすることができ、騒音が小さくなります。
約-10dB低減を実現(小型シリーズ3.7kW 3,600min-1比較)。

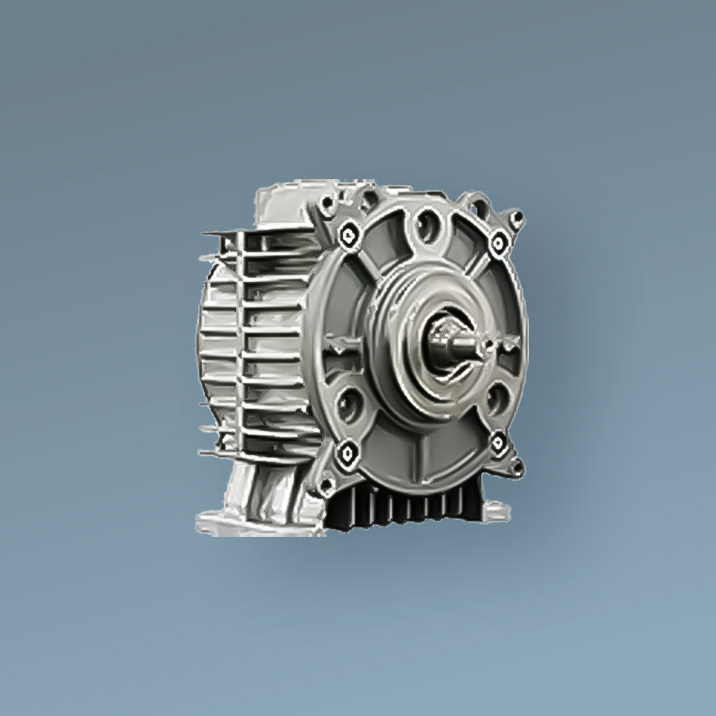

日立標準誘導モータザ・モートルNeo100、ザ・モートルで定評のあるアルミ合金フレームを採用(112M枠以上)し、さらに軽量化しました。
また、IP55対応(112M枠以上)、端子箱上取付(112M枠以上)など、多彩なご要求にお応えします。
シリーズ | 回転速度 | 構造 | 電圧 | 出力(kW) | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | ||||
IE4 IM同一枠 |
1,500 min-1 |
脚取付 | 200V | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||||
400V | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||||||
1800 min-1 |
脚取付 | 200V | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||||
400V | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||||||
IE3 小型 シリーズ |
1800 min-1 |
脚付 | 200V | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― |
400V | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | |||
フランジ型 | 200V | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ||
400V | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | |||
3,600 min-1 |
脚付 | 200V | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | |
400V | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
フランジ型 | 200V | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ||
400V | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
適用インバータ | WJ200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | ― | ― | ― | ||
SJシリーズP1 | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
