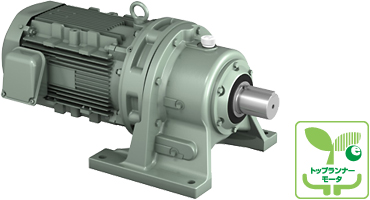

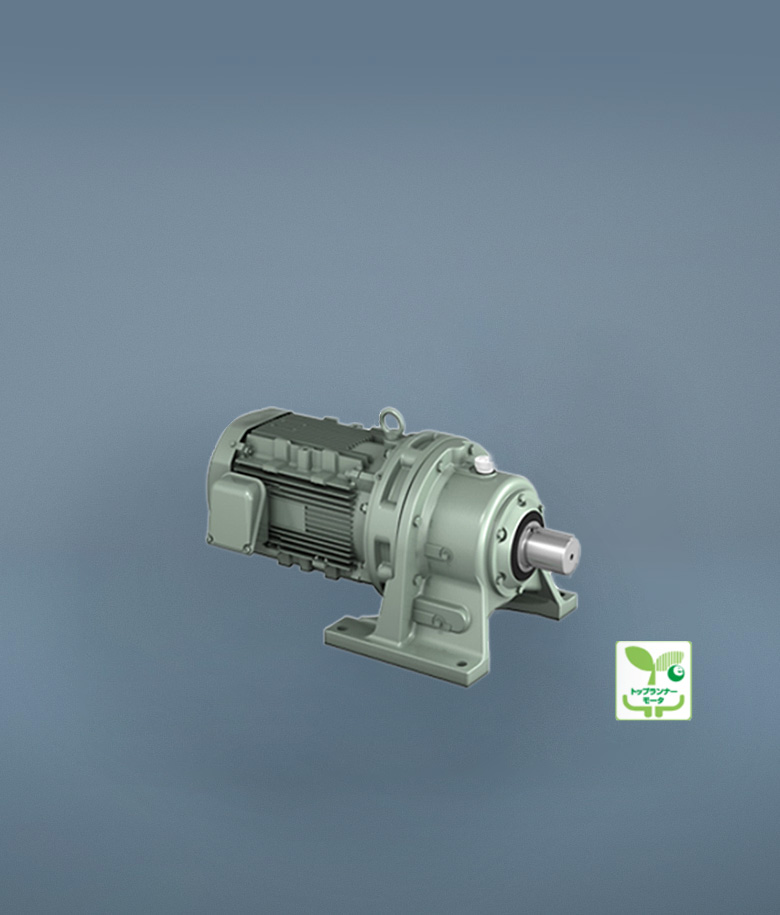

強じんでコンパクト。コンベアやミキサなどに適しています。
小型軽量化により機械への取り付け、据え付け部の強度、機械の小型軽量に寄与します。
● | 入出力軸同芯のため、レイアウトや設置に便利。信頼性が高く、タフで長寿命です。 |
● | 噛合率が高く、歯の折損のない信頼性の高い減速機を採用 |
● | 新歯形を採用することにより低騒音を実現 |
項目 | 内容 | ||
---|---|---|---|
特性 | 出力 | 11kW〜55kW | |
電圧 | 200/200/220V | ||
周波数 | 50/60/60Hz | ||
相数 | 三相 | ||
極数 | 4 | ||
出力軸回転速度 | 35/42〜300/360(min-1) | ||
減速比 | 1/43〜1/5 | ||
耐熱クラス | 155(F) | ||
定格 | S1(連続) | ||
始動方式 | Y-△始動 | ||
構造 | 外被構造 | 全閉外扇型 | |
取り付け | 横型(脚取り付け) | ||
端子箱 | 付き(出力軸より見て左側)*1 | ||
周囲条件 | 温度 | -10〜40℃ | |
湿度 | 90%RH以下 | ||
高度 | 標高1,000m以下 | ||
設置場所 | 屋内 | ||
雰囲気 | 腐食性および爆発性ガス、蒸気、結露が無く、じんあいの少ないこと | ||
塗装色 | リゲルグレー(マンセル8.9Y5.1/0.3) |

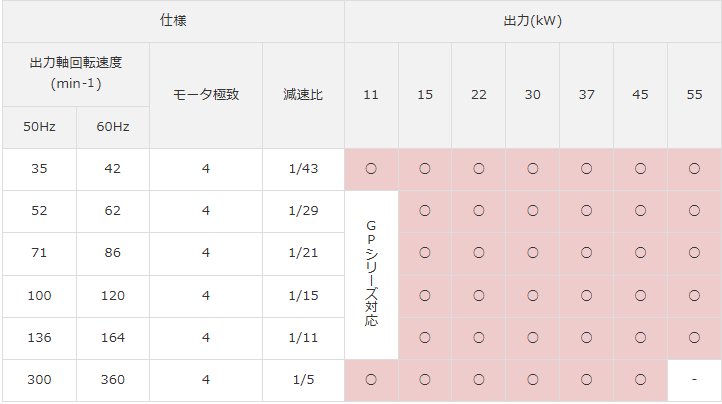

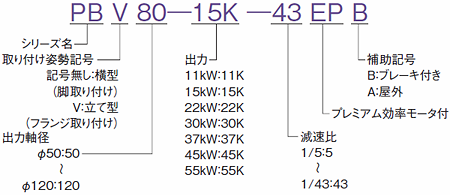

仕様 | 出力(kW) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
出力軸回転速度 (min-1) |
モータ極致 | 減速比 | 11 | 15 | 22 | 30 | 37 | 45 | 55 | |
50Hz | 60Hz | |||||||||
35 | 42 | 4 | 1/43 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
52 | 62 | 4 | 1/29 | G P シリーズ対応 |
○ | ○ | ○ | ○ | ○ | ○ |
71 | 86 | 4 | 1/21 | ○ | ○ | ○ | ○ | ○ | ○ | |
100 | 120 | 4 | 1/15 | ○ | ○ | ○ | ○ | ○ | ○ | |
136 | 164 | 4 | 1/11 | ○ | ○ | ○ | ○ | ○ | ○ | |
300 | 360 | 4 | 1/5 | ○ | ○ | ○ | ○ | ○ | ○ | - |
