プレミアム効率(IE3)の高いエネルギー消費効率を実現した省エネモデル

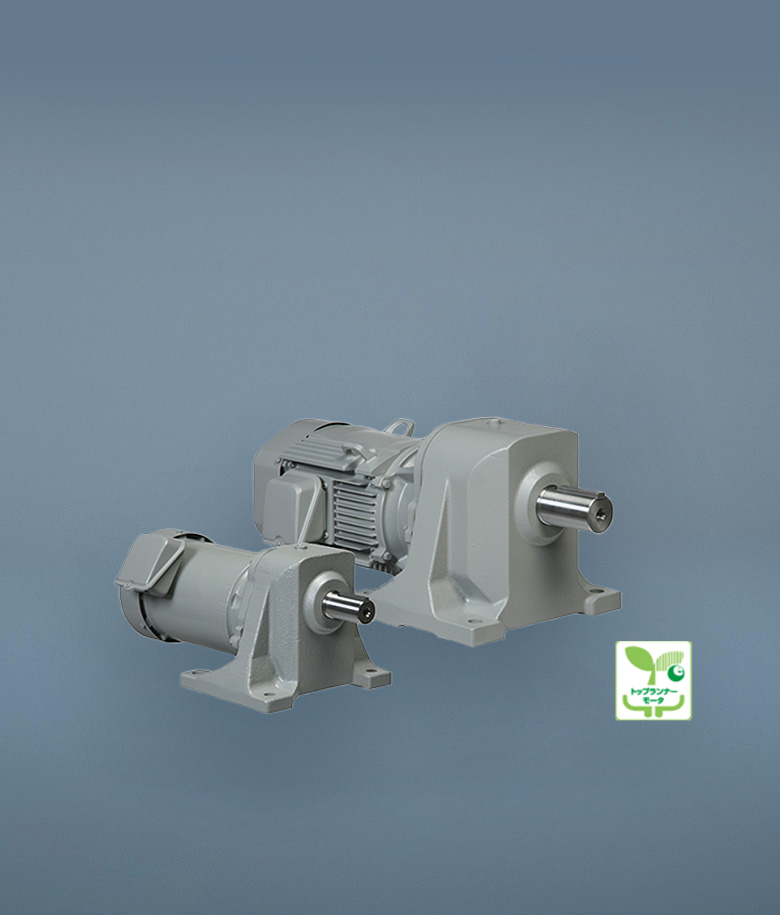

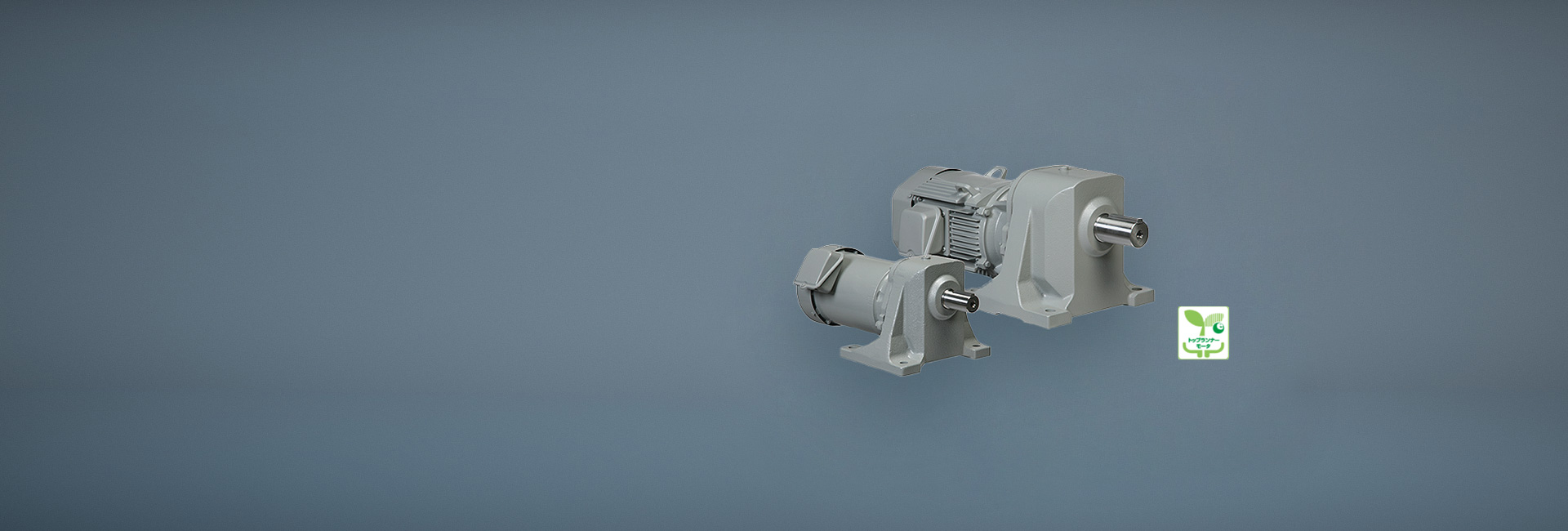

トップランナーギヤモータ GPシリーズ

特長

高効率・省エネ

■トップランナーモータの経済性(コスト比較)

コスト比較

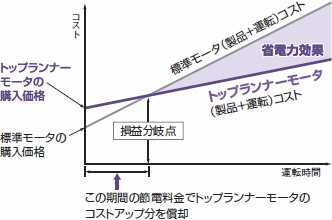

トップランナーモータによる省エネルギー効果は、

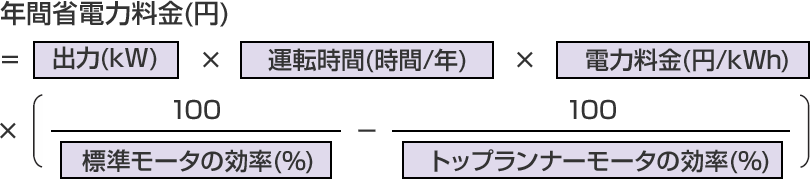

年間省電力料金

上記より求められ、計算式からわかるように、トップランナーモータは運転時間に比例して、
省電力効果が大きくなるので、長時間運転する用途に特におすすめです。

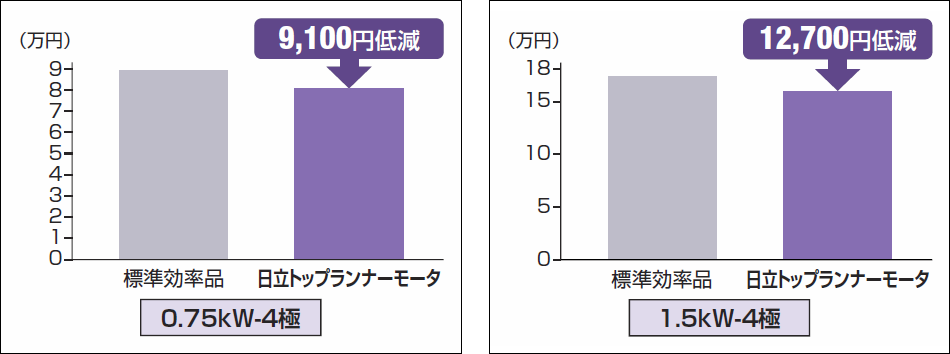

■年間省電力料金比較

年間省電力料金比較

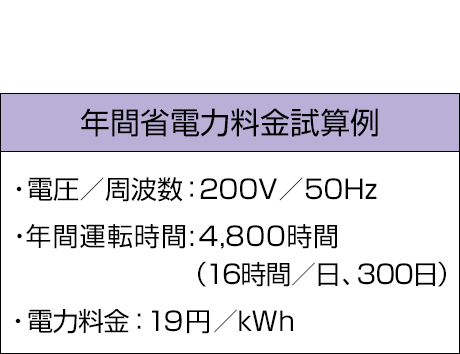

年間省電力料金試算例

注)
当社標準効率品とNeo100 Premiumとの比較です。(実負荷による測定方法)本値は計算値であり保証値ではありません。

高性能ギヤと強化フレームを採用

高性能ギヤと強化フレームを採用

歯車は超硬ホブ盤で切削。優れた歯形修正、クラウニング加工、入念な熱処理を行っています。機種により、一枚一枚を最新鋭のギヤホーニングマシンで仕上げた、精度の高い〈高性能ギヤ〉を採用。さらに、徹底した応力解析により生まれた独自のケーシングを採用し、すぐれた耐久性と高い信頼性を実現しています。

複列シール構造の採用(0.75〜7.5kW)

数多くの製造経験と豊かな創造性ー。これが、すぐれたテクノロジーを生み出しました。

複列シール構造(0.75〜7.5kW)図1

従来のグリース潤滑方式ギヤモータには、ひとつの問題点がありました。それは、運転時間が経過するにつれて歯車の摩耗による金属粉がグリースに混入し、時間とともにオイルシールのリップ部とモータピニオン軸の間に突き刺さり、軸を削って隙間をつくってしまうという性質です(図1)。この隙間が、モータ部へグリース漏れの原因となっていました。たった一滴のグリース漏れでも、生産ラインを流れる商品に与える影響は計り知れません。そこで、日立が独自に開発したのが複列シール構造です(図2.図3)。オイルシールを複列にして、その間にリップ専用グリースを充てん。これにより、主オイルシールは常に金属粉のないクリーンな専用グリースで潤滑されるー。これが、複列シール構造の仕組みです。この結果、当社従来グリースシールと比べて約10倍の長寿命化を実現し、環境保全への配慮、メンテナンスの軽減、信頼性の向上を図りました。

複列シール構造(0.75〜7.5kW)図2、図3

標準仕様

項目 内容
特性 出力 0.75〜11kW
相数 三相
電圧 200/200/220V
周波数 50/60/60Hz
極数 4
出力軸回転速度 7.5/9.0〜300/360min-1
概略減速比 1/200〜1/5
耐熱クラス 155(F)
温度上昇限度 3.7kW 以下:75K 5.5kW 以上:80K
定格 連続
始動方式 3.7kW以下:直入れ始動 5.5kW以上:Y-△始動可能
構造 外被構造 全閉外扇型
保護構造 IP44
取付方式 横型(脚取り付け)、立て型(フランジ取り付け)
端子箱 付き(負荷側より見て左側)
周囲条件 温度 -20〜40℃
湿度 95%RH以下
高度 標高1,000m以下
雰囲気 腐食性および爆発性ガス、蒸気、結露が無く、じんあいの少ないこと
塗装色 リゲルグレー(マンセル8.9Y5.1/0.3)
*
仕様は変更になることがありますので、設計の際はご照会ください。
*
上記仕様以外の特殊仕様はご相談ください。

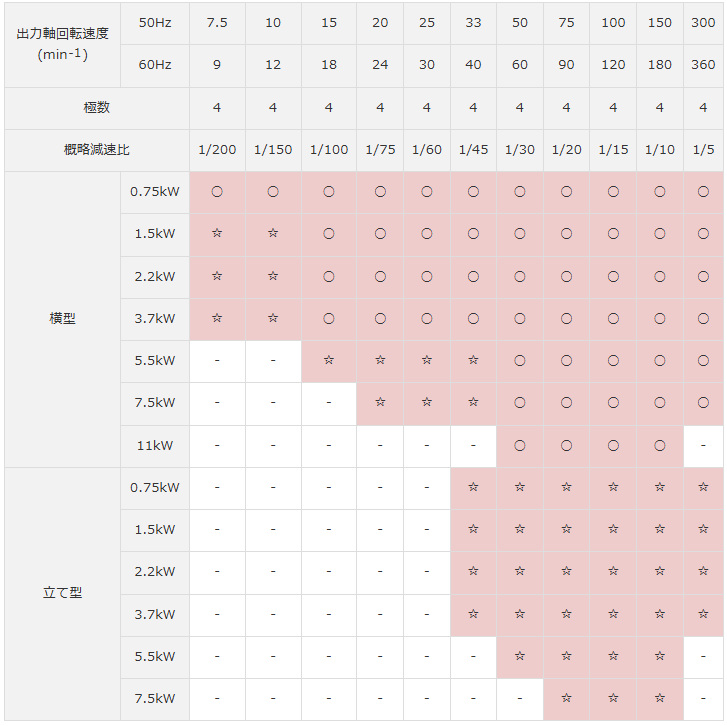

製作範囲

出力軸回転速度
(min-1)
50Hz 7.5 10 15 20 25 33 50 75 100 150 300
60Hz 9 12 18 24 30 40 60 90 120 180 360
極数 4 4 4 4 4 4 4 4 4 4 4
概略減速比 1/200 1/150 1/100 1/75 1/60 1/45 1/30 1/20 1/15 1/10 1/5
横型 0.75kW
1.5kW
2.2kW
3.7kW
5.5kW - -
7.5kW - - -
11kW - - - - - - -
立て型 0.75kW - - - - -
1.5kW - - - - -
2.2kW - - - - -
3.7kW - - - - -
5.5kW - - - - - - -
7.5kW - - - - - - - -
200V級(200V/50Hz、200V/60Hz、220V/60Hz)の見込み生産機種
1W対応(工場受付日から1week(暦日)で出荷。大型連休期間についてはご相談ください)
ご注文の際に、200V級(200V/50Hz、200V/60Hz、220V/60Hzの3仕様)または
400V級(400V/50Hz、400V/60Hz、440V/60Hz の3仕様)をご指示ください。
*1
屋外型も対応しますのでお問い合わせください。

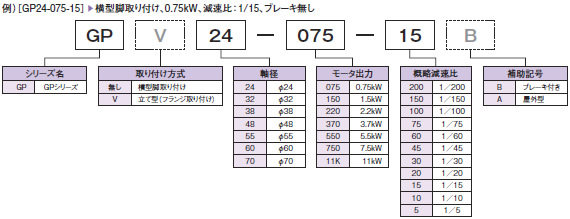

機種略号の見方

例)[GP24-075-15] → 横型脚取り付け、0.75kW、減速比: 1/15、ブレーキ無し

主な用途

1. 食品 ― パン、餅、飴などの製造機械および製造工場の設備機械

5. 搬送、仕分け機械 ― 郵便物、新聞、書籍などの搬送、仕分け機械

2. 繊維 ― 糸巻機補機、織機などの繊維機械および紡績工場の設備機械

6. 組立ライン ― OA機器、家電品などの組立ライン

3. 農業 ― 選果機、選別機などの農業機械およびライスセンターなどの設備機械

7. 送り、磨き機械 ― パチンコ玉、コインなどの送り、磨き機械

4. 製粉・飼料 ― 製粉、飼料工場の設備機械
