クレーンモータ・制御装置：制御器

特長

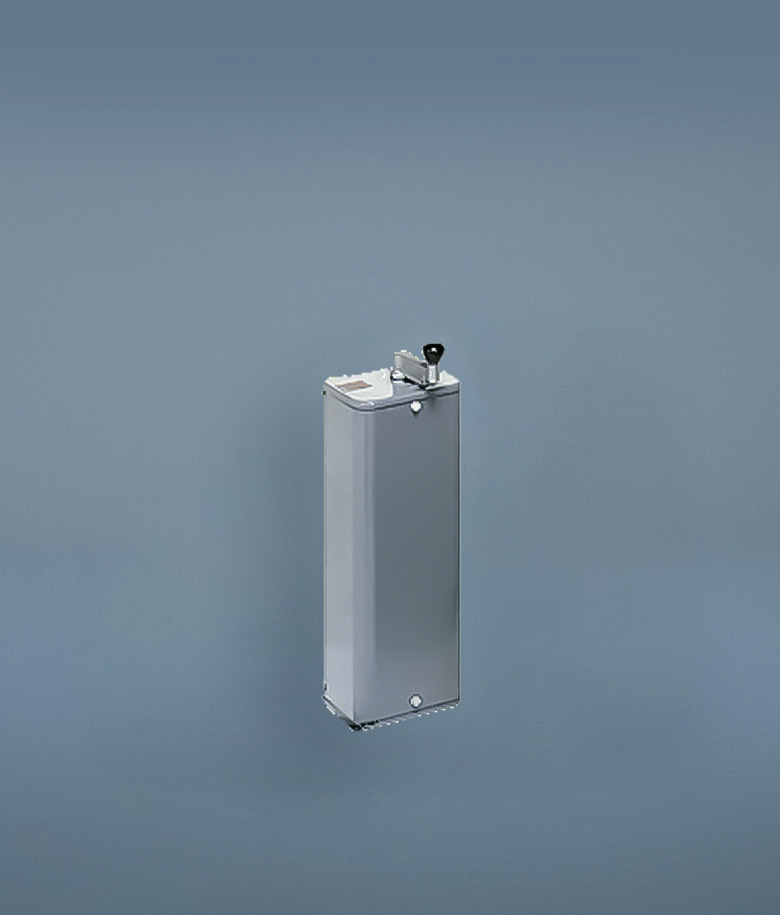

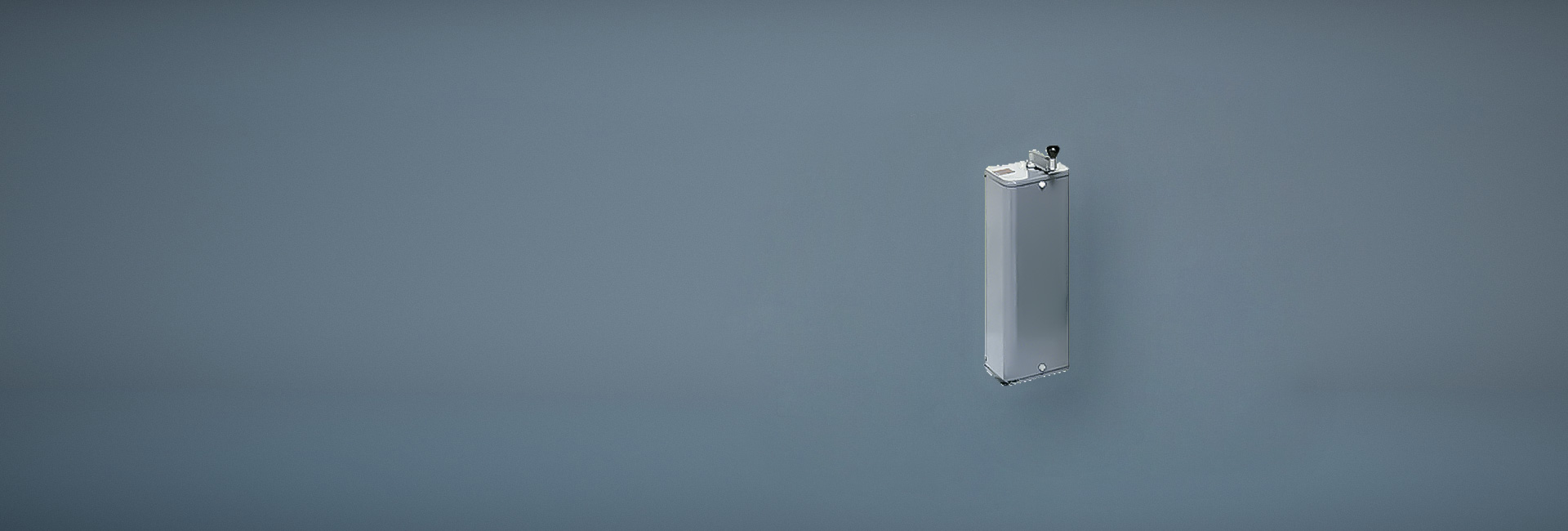

制御器の写真

この制御器は当社が開発した押切り型カム型スイッチを採用した直接制御器です。接点に特殊銀合金を使用し、操作機構に数々の新案を取り入れていますので操作は軽快で従来のドラム型ローラ式に比べて、投入、しゃ断が高速かつ確実で寿命が増大しています。操作はクランクハンドルによりモータの可逆および二次抵抗短絡を行いスムーズな加減速制御に適しています。

カム型可逆制御器

カム型直接制御器仕様

用途		型式		適用モータ 40%ED(kW)	電圧 (V)	ノッチ数
一般用		VC52	BR	2.2～22	440	5-0-5
一般用		VC73	BR	30～45	220	7-0-7
巻上げ用	CF制御	VC72	BRH	2.2～22	440	7-0-7
	CF制御	VC73	BRH	30～45	220	7-0-7
	(IB制御)	VC72	BRE	2.2～22	440	7-0-7
	(IB制御)	VC73	BRE	30～45	220	7-0-7
横走行用		VC62	BRT	2.2～22	440	6-0-6
横走行用		VC83	BRT	30～45	220	8-0-8

*1: カム型直接制御器のVC73 型およびVC83型を400V級にご使用の際はご指定ください。接続変更が必要となります。
*2: 式の説明は制御方式により区別しております。
　　BRH ・・・CF制御用
　　BRE ・・・IB制御用
　　BRT ・・・コースチングノッチ付
*3: 複合制御器の場合、式の後に「2」が付きます。(例：BR2)

カムスイッチ接触子の性能

種類	定格電流	性能			用途
種類	定格電流	しゃ断電流容量	電気的寿命	機械的寿命	用途
K110型	AC440V 50A	AC440V250A	50万回以上	500万回以上	主回路
K110型	AC220V 90A	AC220V500A	50万回以上	500万回以上
K40型	AC440V 6A	AC440V 60A	50万回以上	500万回以上
	AC220V 20A	AC220V200A	50万回以上	500万回以上
	AC440V 3A	AC440V 30A	100万回以上	500万回以上	操作回路
	AC220V 5A	AC220V 50A	100万回以上	500万回以上
	DC220V0.6A	DC220V2.5A	50万回以上	500万回以上
	DC110V1.5A	DC110V 6A	50万回以上	500万回以上

*: 主回路用およびDC操作回路用にはアークシュートが付いてます。

主幹制御器

主幹制御器は間接制御用に用いられ開閉は電磁接触器のコイルを介して行いますので、複雑な制御、大容量のモータまたは高頻度使用に適しています。構造は直接制御器と同様に鋼板製エンドプレートおよびケースで覆われ接点の点検も容易な構造となっており、ハンドル形状はクランクハンドルとなります。
接触子部分はK40型カムスイッチを用いており、直接操作回路用はアークシュートを取り付けています。

主幹制御器標準仕様

ハンドル形状	形状	ノッチ数	最大収納カムスイッチ数
クランクハンドル型	DVC₃₁-BR	3-0-3	10
	DVC₃₁-BRT
	DVC₃₁-BRH
	DVC₅₁-BR	5-0-5
	DVC₅₁-BRT	5-0-5
	DVC₅₂-BRE	5-0-5	15
	DVC₅₂-BRH	5-0-5
	DVC₅₂-BRD	5-0-5

*1: 寸法は変更されることがありますから、設計用としてご使用の場合はご照会ください。
*2: BRDはDY制御用。
