ACサーボ

AD7サーボシステム

AD7サーボシステムは、サーボアンプとサーボモータを組み合わせ、多様な装置要求に対応する日立のサーボシステムです。
小容量から中・大容量までの容量レンジをカバーし、装置規模や用途に応じたシステム構成に対応します。
既存装置の更新から、ネットワーク制御を用いた新規装置まで、柔軟なシステム設計にも対応します。

概要
特長
製品ラインアップ

概要

進化を積み重ねて完成した、新型ACサーボ『AD7サーボシステム』

高速応答・2自由度制御・EtherCAT^®通信を備えた基本性能により、装置の応答性と安定性を高め、スループット向上に貢献します。

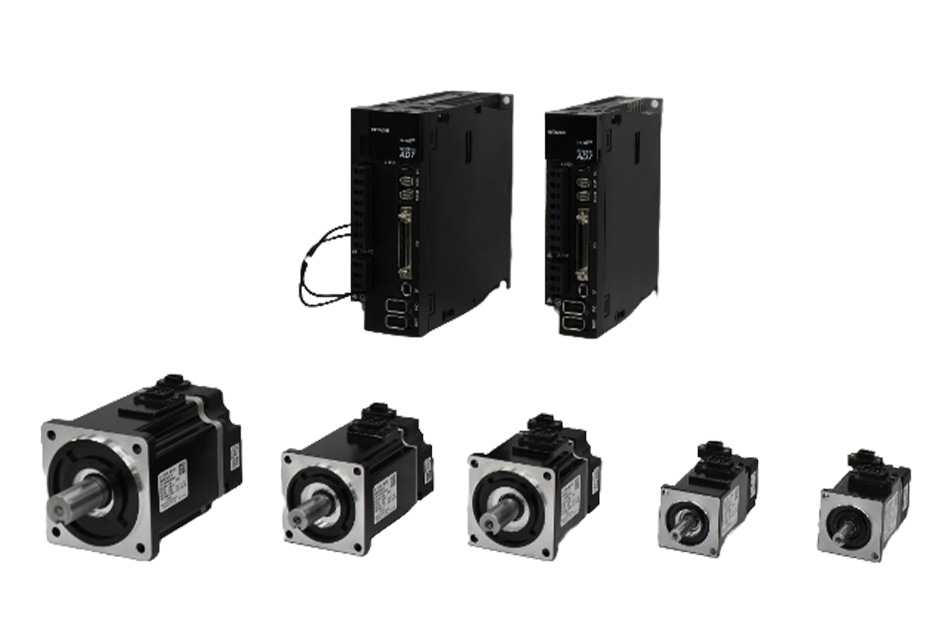

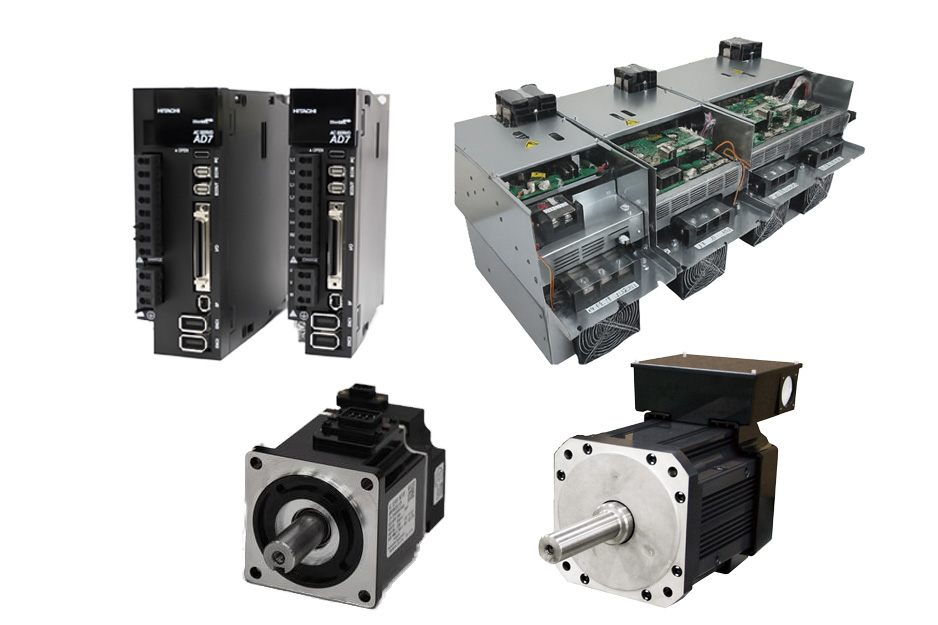

AD7サーボシステムとは、サーボアンプとサーボモータを組み合わせた日立のサーボプラットフォームです。
その特長となる「7つの進化ポイント」をご紹介します。

特長

サーボは、ここまで進化した。

制御性能の進化を、現場での導入・運用のしやすさ、4in1アンプによる在庫低減につなげる。
簡単セットアップなど、現場で求められてきた”あったらいいな”を、 AD7は7つの進化で実現しました。

スループット向上に貢献

あったらいいながここにある

取説要らずの簡単セットアップ

在庫低減に一役担う4in1アンプ

周辺機器との親和性アップ

位置決め制御をもっとEasyに

７つの成長を遂げた新型モータ

対応範囲一覧

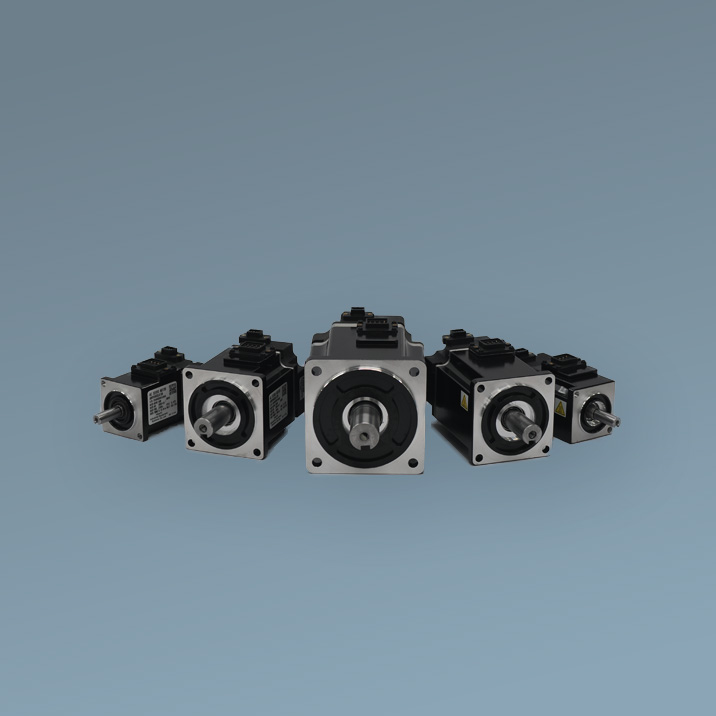

サーボモータ

シリーズ	仕様		電圧	容量（kW）
シリーズ	仕様		電圧	0.05	0.1	0.2	0.4	0.75	1	1.5	2	3	5	11	18	30	37	45
ADNX （新型）	低慣性	3000/7000min⁻¹	200V級	□	□	□	□	□	-	-	-	-	-	-	-	-	-	-
ADNX （新型）	低慣性	3000/6000min⁻¹	200V級	-	-	-	-	-	□	□	□^※1	□^※1	□^※1	-	-	-	-	-
ADNY （新型）	中慣性	3000/7000min⁻¹	200V級	△	△	△	△	△	-	-	-	-	-	-	-	-	-	-
ADNY （新型）	中慣性	1500/6000min⁻¹	200V級	-	-	-	-	-	□	□	□^※1	□^※1	□^※1	-	-	-	-	-
ADMR （現行継続）	低慣性	1500/2000min⁻¹	200V級	-	-	-	-	-	-	-	-	-	-	〇	〇	〇	〇	-
ADMR （現行継続）	低慣性	1000/1600min⁻¹	200V級	-	-	-	-	-	-	-	-	-	-	-	-	-	-	〇

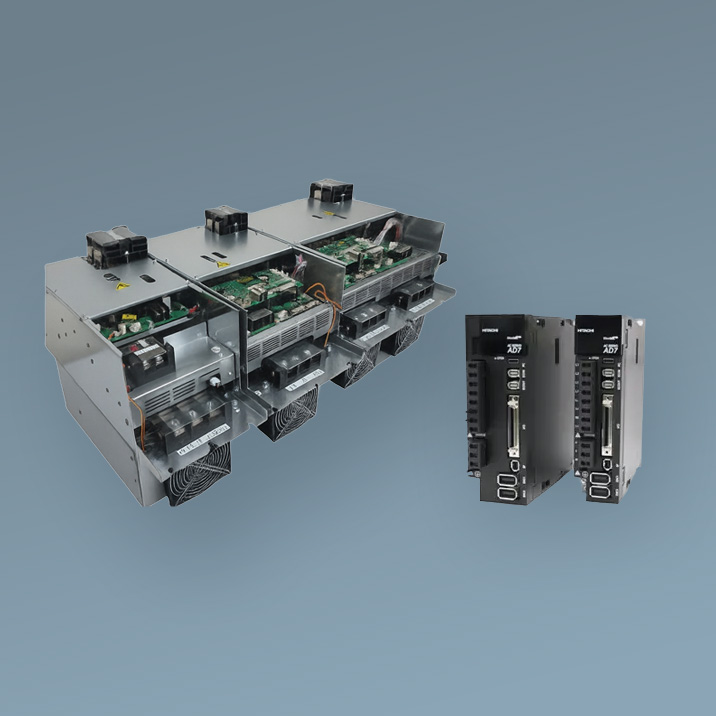

サーボアンプ

シリーズ	仕様	電圧	容量（kW）
シリーズ	仕様	電圧	0.05	0.1	0.2	0.4	0.75	1	1.5	2	3	5	11	18	30	37	45
AD7 （新型）	EtherCAT^®・標準I/F	単相・三相 200～240V	〇	〇	〇	〇	〇	-	-	-	-	-	-	-	-	-	-
		三相 200～240V	-	-	-	-	-	-	〇	開発中^※2 2～5kW			-	-	-	-	-
		単相 100～120V	〇	〇	〇	-	-	-	-	-	-	-	-	-	-	-	-
AD7-MEGA	EtherCAT^®・標準I/F ※電源コンバータが必要になります	DC 280～340V	-	-	-	-	-	-	-	〇	〇	〇	〇	〇	〇	〇	〇
